製品概要
機能と利点
- 高速41MSPSサンプル・レート
- 80dBSFDR
- 595mW消費電力
- 単一＋5V電源動作
- トラック＆ホールドとリファレンス内蔵
- 2の補数出力フォーマット
- CMOSロジック互換出力
製品概要

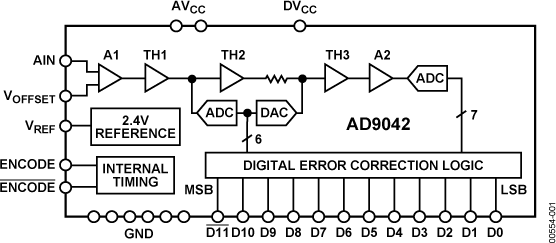

AD9042は高速、高性能、低消費電力のモノリシック12ビットA/Dコンバータです。トラック＆ホールド（T/H）と電圧リファレンスを含むすべての必要な機能をチップ上に搭載し、完全な変換ソリューションを提供します。＋5Vの単電源で動作し、CMOS互換のデジタル出力を41MSPSで供給します。
広帯域マルチチャンネル・レシーバのニーズに対応するように特別に設計されており、20MHzの帯域幅で80dBのSFDRを維持します。ノイズ性能も非常に優れており、信号対ノイズ比の代表値は68dBです。
アナログ・デバイセズの高速相補型バイポーラ・プロセス（XFCB）で製造しており、最先端のマルチパス・アーキテクチャを採用しています。パッケージは28ピンDIPです。このカスタム焼成のセラミック・パッケージは、内部のバイパス・コンデンサとAD9042のダイが付属した多層サブストレートを形成します。AD9042の工業用グレードは、－40～＋85℃の温度範囲で仕様が規定されていますが、軍用温度範囲（－55～＋125℃）の全域で動作するように設計されています。軍用グレード製品オプションについては、工場にお問い合わせください。今後のパッケージ・オプションとして、表面実装のプラスチック・パッケージも認定される予定です。このパッケージ・オプションの最新の仕様については、工場にお問い合わせください。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
AN-410: ディザ使用によるコンバータ非直線性の改善9/27/2002PDF115 kB
-
FAQ7/26/2017
-
CERN 採用事例2/10/2015
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD9042ASTZ | 材料宣誓書（MD） | 信頼性データ | 44-Lead LQFP (10mm x 10mm) | |
| ウェハ・ファブリケーション・データ |
