製品概要

機能と利点

  • 単電源動作:2.7V~5.5V
  • 省スペースのMSOPパッケージ
  • 帯域幅:5Vで50MHz
  • オフセット電圧:100μV(typ)
  • スルーレート:41V/μs
  • レールtoレールの入力および出力振幅
  • 入力バイアス電流:1pA
  • オペアンプあたりの電源電流:8mA

製品概要

AD8651とAD8652は、高精度、低ノイズ、低歪みのレールtoレールCMOSオペアンプであり、2.7V~5.5Vの単電源電圧で動作します。

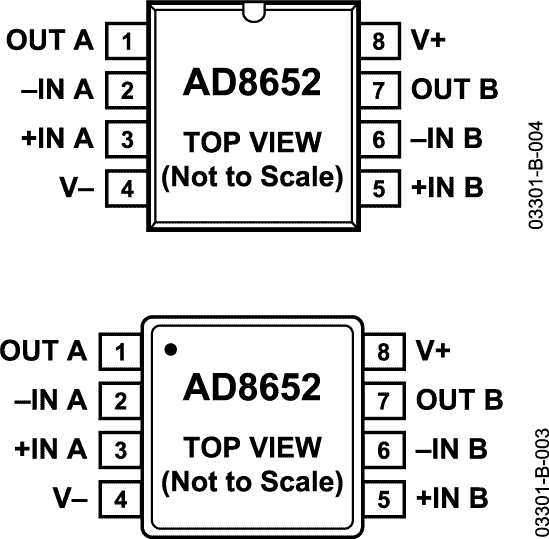

このシングル・アンプとデュアル・アンプは8ピンSOICパッケージを採用し、シングル・アンプでは8ピンMSOPパッケージも採用しています。

AD8651/AD8652は高速、広帯域幅、低ノイズ、高精度です。これらは、ゲイン帯域幅50MHz、代表的な電圧オフセット150μV、電源電圧5Vのレールtoレール出力アンプです。また5 nV/√Hzの低ノイズでもあります。

AD8651/AD8652は、携帯電話送信電力制御、光回線ネットワーク、無線ネットワーク、ビデオ・ライン・ドライバなどの通信領域で使用することができます。

AD8651/AD8652は拡張工業用温度範囲(-40°C~+125°C)で仕様が規定されています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

設計ツール

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様(電源電圧、フォトダイオード特性、帯域幅、必要な精度など)を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表(BOM)、SPICEネットリストなど、全ソリューションを確認することができます。
