製品概要

機能と利点

  • 単電源動作:4.5~16V
  • 各レールを超えた入力が可能
  • レールtoレール出力振幅
  • 連続出力電流:35mA
  • ピーク出力電流:250mA
  • オフセット電圧:10mV
  • スルーレート:6V/μs
  • 大容量負荷でユニティ・ゲイン安定動作
  • 供給電流:700μA/アンプ
  • 車載アプリケーション用に性能評価済み

製品概要

AD8565AD8566/AD8567は低価格、単電源、レールtoレールの入力および出力のオペアンプで、LCDモニタ・アプリケーションに最適化されています。これらのアンプは、斬新な高電圧CBCMOSプロセスで製造されています。AD8565はシングルで、AD8566は2個のアンプ、AD8567は4個のアンプで構成されています。

これらのLCD用オペアンプは、高いスルーレート、35mAの連続出力ドライブ、250mAのピーク出力ドライブ能力および高容量性負荷の駆動能力を備えています。また、広い電源電圧範囲を持ち、オフセット電圧は10mV以下となっています。 AD8565/AD8566/AD8567はLCDのグレー・スケール・リファレンス・バッファとVCOMアプリケーションに最適な製品です。

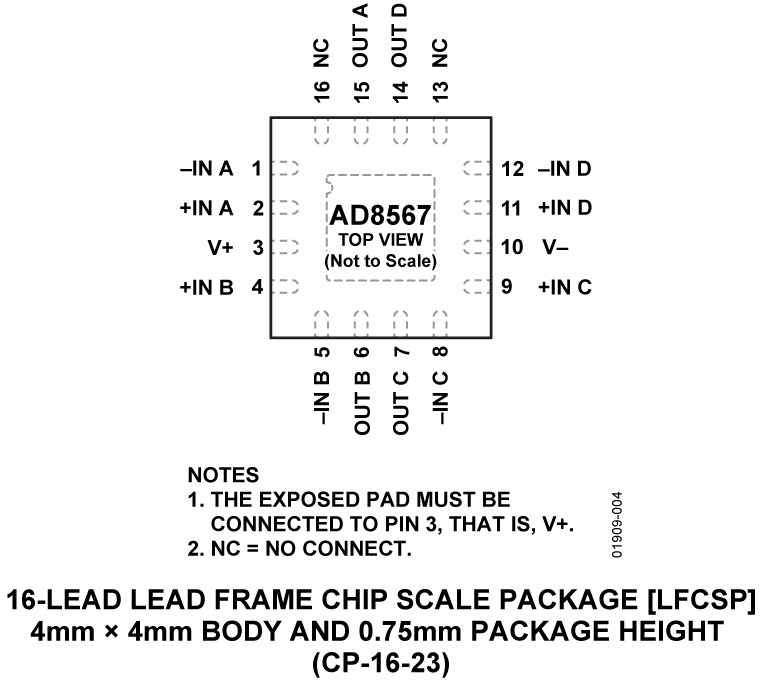

AD8565/AD8566/AD8567は、-40℃~+85℃の温度範囲にわたって仕様規定されています。AD8565シングル・アンプは5ピンSC-70パッケージを採用しています。AD8566デュアル・アンプは8ピンMSOPパッケージを採用しています。AD8567クワッド・アンプは14ピンTSSOPパッケージと16ピンLFCSPパッケージを採用しています。


アプリケーション

  • LCDリファレンス・ドライバ
  • ポータブル電子機器
  • 通信装置
  • 車載用情報娯楽システム
