特長
- 電源電流：アンプ1個あたり1μA（max）
- オフセット電圧：3mV（max）
- 単電源または両電源動作
- レールtoレール入出力
- 位相反転なし
- ユニティ・ゲイン安定性
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD8502/AD8504は、電源電流最大1µAの高精度低消費電力CMOSオペアンプです。最大3mVのオフセット電圧と1pA（代表値）の入力バイアス電流を持ち、入力と出力でレールtoレールの動作が可能です。AD8502/AD8504は、＋1.8～＋5.5Vの単電源、または±0.9～±2.75Vの両電源で動作します。
AD8502/AD8504は消費電流と入力バイアス電流が小さく、入力と出力でレールtoレール動作が可能であるため、バッテリ電源で動作する各種の携帯型機器アプリケーションに最適です。このアプリケーションとしては、臨床モニタ、心拍モニタ、血糖値測定器、煙/火災検知器、振動モニタ、バックアップ用バッテリ・センサーなどがあります。
入力と出力でレールtoレールの振幅動作が可能なため、非常に低い電圧で動作するシステムでダイナミック・レンジを広げ、信号対ノイズ比を大きくすることができます。AD8502/AD8504はオフセット電圧が低いため、高ゲイン・システムで使用しても、大きい出力オフセット誤差が生じることはありません。また、高い精度が常に維持されるため、システム・キャリブレーションを実行する必要もありません。
AD8502/AD8504は、工業用温度範囲（－40～＋85℃）と拡張工業用温度範囲（－40～＋125℃）で仕様が規定されています。AD8502は8ピンSOT-23表面実装パッケージを採用しています。AD8504は14ピンのTSSOP表面実装パッケージを採用しています。
アプリケーション- 携帯型機器
- リモート・センサー
- 低消費電力フィルタ
- スレッショールド検出器
- 電流センシング
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$1.18
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD8504
資料
3
Filters
1つが該当
すべて
-
すべて
-
データシート
-
よく聞かれる質問
すべて
-
すべて
-
English
-
日本語
データシート
2
よく聞かれる質問
1
HTML
更新 12/07/2014
日本語
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD8504ARUZ |

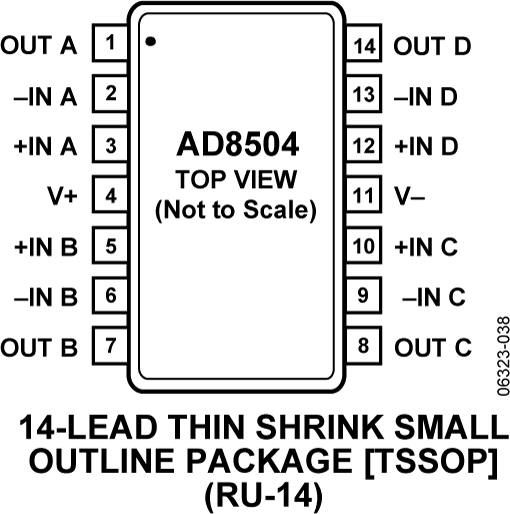

14-Lead TSSOP
|
|
|
| AD8504ARUZ-REEL |
14-Lead TSSOP
|
|
- AD8504ARUZ
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD8504ARUZ-REEL
- ピン／パッケージ図
-
14-Lead TSSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD8504ARUZ
製造中
AD8504ARUZ-REEL
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD8504ARUZ
製造中
AD8504ARUZ-REEL
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD8504ARUZ
製造中
AD8504ARUZ-REEL
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 5, 2021
- 21_0035
Amkor Philippines as an Alternate Site for TSSOP_4.4
AD8504ARUZ
製造中
AD8504ARUZ-REEL
製造中
1 20, 2012
- 11_0218
Halogen Free Material Change for Certain TSSOP Products at Carsem
AD8504ARUZ
製造中
AD8504ARUZ-REEL
製造中
2 8, 2010
- 04_0080
Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
AD8504ARUZ
製造中
AD8504ARUZ-REEL
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-OPAMP-4
EVAL-OPAMP-4 評価用ボード
製品の詳細
汎用高精度オペアンプ評価用ボードは、さまざまな回路構成に対応するように設計され、最適化されているので、目的のアプリケーションに適合させることができます。いずれのボードも RoHS に準拠しています。どのボードを注文するかについては、ピン数とパッケージを以下で確認してください。
- EVAL-PRAOPAMP-4RUZ（クワッド 14 ピン TSSOP）RU-14
- EVAL-PRAOPAMP-4RZ（クワッド 14 ピン SOIC）R-14
評価用キット1
ツールおよびシミュレーション 3
アナログ・フォトダイオード・ウィザード
アナログ・フィルタ・ウィザード
SPICEモデル 1
SPICEモデル
