AD8398A

オペアンプ、シングルポートVDSL2ライン・ドライバ、シャットダウン機能付き

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.75
特長
  • 電圧帰還型
  • 広い出力振幅
    • 18.4Vp-p差動、RLOAD,DIFF=20Ω、12V電源使用時
  • 高出力電流
    • 450mAピークの直線的出力電流
  • 低歪み
    • -65dBc(8bプロファイル)@20.4dBm
    • -55dBc(17aプロファイル)@14.5dBm
  • 高速
    • 85MHz帯域幅(AV差動=5)
製品概要
show more Icon

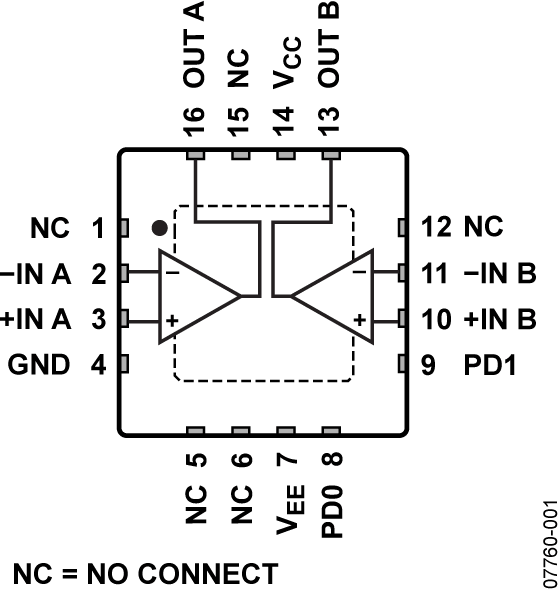

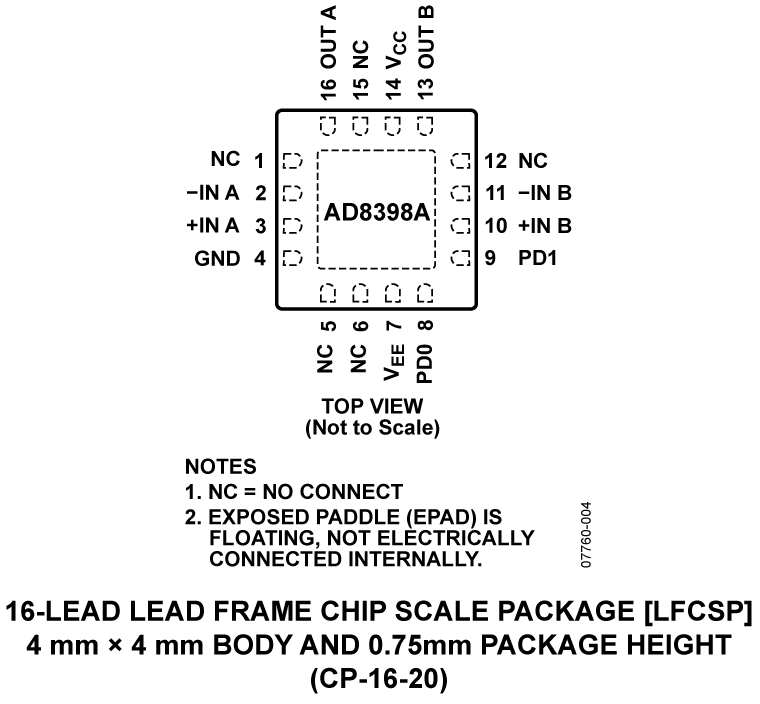

AD8398Aは2つの高速電圧帰還型オペアンプで構成されています。差動のライン・ドライバとして構成すると、AD8398Aは、ADSL2+、VDSL2、あるいはパワーライン通信(PLC)などのアプリケーションに最適な選択肢となります。この製品は、高出力電流、広帯域、高速スルーレートとともに、並外れたMTPRとコモンモードの安定性を備えています。AD8398Aは、熱強化された4mm×4 mmの16ピンLFCSPパッケージを採用しています。

AD8398Aは、2つのCMOS互換ピン、PD0、PD1、を介して制御する、パワー・マネージメント機能が組み込まれています。これらのピンで、4つの動作モードのうちの一つを選択します。フルパワー、中間パワー、低パワーあるいは完全なパワーダウン。パワーダウン・モードでは、静止電流が0.7mAまで低下します。

AD8398Aは、工業温度範囲-40°C~+85°Cで動作します。


アプリケーション

  • ADSL2+、VDSL2、CO/CPEのラインドライバ
  • PLCライン・ドライバ
  • 民生用xDSLモデム
  • ツイストペア・ライン・ドライバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD8398AACPZ-R7
  • HTML
  • HTML
AD8398AACPZ-RL
  • HTML
  • HTML
