製品概要
機能と利点
- 差動の増幅器
- 高いコモンモード電圧範囲：+12.8 V～-12 V
- 差動電圧範囲：±2 V
- 高いCMRR特性：60 dB＠4 MHz
- 差動クリッピング・レベルを内蔵±2.3 V
- 高速ダイナミック性能
- ユニティ・ゲイン帯域幅：85 MHz
- 0.1%へのセトリング・タイム: 35 ns
- スルーレート: 360 V/µs
- 対称なダイナミック応答特性
- 優れたビデオ仕様
- 詳細はデータシートを参照してください
製品概要
AD830は、広帯域の差動型アンプで、ビデオ周波数で使うように設計されていますが、多くの他のアプリケーションでも有効に使えます。入力段では完全差動の信号を高精度に増幅し、出力電圧はユーザーが選択したレベルを基準として提供します。望ましくないコモンモード信号は、たとえ高周波数でも、除去されます。高インピーダンスの入力は、有限の信号源インピーダンスを容易にインターフェースできるため、優れたコモンモード除去を維持します。多くの点で、この製品は、ディスクリートの差動アンプ処理に比較して大きな改善、特に高周波数でのコモンモード除去、を提供します。
AD830は広いコモンモードと差動電圧範囲を備えていますので、特にレベル・シフト・アプリケーションで有効で柔軟で、しかもディスクリート・ソリューションよりも低消費となっています。入力および出力において、可能な差動およびコモンモード電圧全域にわたって、低ひずみ特性が維持されます。
優れたゲインの平坦性と、0.06%の微分ゲイン誤差および0.08°の微分位相誤差を備えていますので、AD830は多くのビデオ・システム・アプリケーションに適しています。さらにAD830は、DC～10MHzでの汎用信号処理にも適しています。
アプリケーション
- 差動ライン・レシーバ
- 高速レベル・シフタ
- 高速の計装アンプ
- 差動／シングルエンド変換
- 抵抗を使用しない足し算器および引き算器
- 高速A/Dコンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
AN-282: サンプル・データ・システムの基本2/14/2015
-
AN-692: 汎用高精度オペアンプ評価用ボード (Rev. A)12/4/2003
-
FAQ7/26/2017
-
"Uncommon-mode" High-speed Video Feedback Amplifier6/1/1993 アナログ・ダイアログ
-
Ask the Applications Engineer—14: High Frequency Signal Contamination4/1/1993 アナログ・ダイアログ
ツールおよびシミュレーション
SPICE Model
AD830 SPICE Macro Models
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

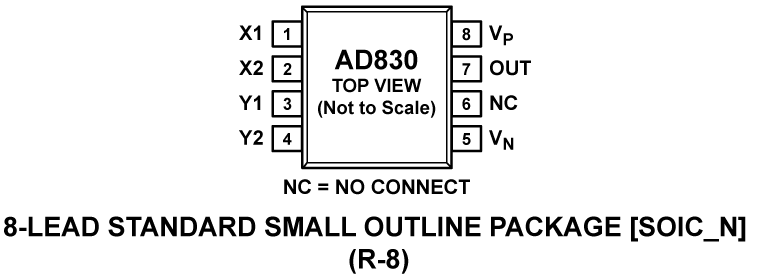

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| 5962-9313001MPA | 材料宣誓書（MD） | 信頼性データ | 8-Lead CerDIP | |
| AD830ANZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead PDIP | |
| AD830ARZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD830ARZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD830JRZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| AD830JRZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOIC | |
| ウェハ・ファブリケーション・データ |
