AD8218: ゼロ・ドリフト、双方向電流シャント・モニタ (Rev. A)1/31/2011
製品概要
機能と利点
- 高い入力コモンモード電圧範囲：
－4 V～80V 動作可能
－0.3 V～85 V 破損なし - バッファ付き出力電圧
- ゲイン=20 V/V
- 広い動作温度範囲：
-40℃～+125℃ - 優れたAC及びDC性能
オフセット・ドリフト：±100nV/℃（typ）
オフセット電圧：±50μV/℃（typ）
ゲイン・ドリフト：±5ppm/℃（typ）
DC電圧でのCMRR：110dB（typ）
製品概要
AD8218は、高電圧、高分解能の電流シャント・アンプです。特長としては20V/Vのゲインを設定でき、全温度範囲でのゲイン誤差は最大で±0.35%を備えています。バッファされた出力電圧は、ほとんどの標準的なコンバータに直接インターフェースすることができます。AD8218は、4V～80Vにわたって優れた入力コモンモード電圧の除去を提供します。AD8218は、モーター・コントロール、バッテリ・マネージメント、ベース・ステーションのパワー・アンプのバイアス制御などの、幅広い工業アプリケーションや通信アプリケーションで、シャント抵抗両端の双方向電流計測を行います。
AD8218は、－40°C～+125℃の温度範囲にわたって、ブレークスルーされた性能を提供します。特長としてゼロドリフト・コアがあり、動作温度範囲及びコモンモード電圧範囲にわたって、オフセットはわずか±100nV/℃（typ）しかドリフトしません。0mV～250mVの入力差動電圧範囲にわたって、出力直線性を維持する特別な回路が採用されています。また、AD8218は80mVリファレンスも内蔵しており、これによって単方向の電流検出アプリケーションにおいても最適なダイナミックレンジを提供できるようになっています。入力オフセット電圧は±50μV（typ）です。
AD8218は8ピンMSOPパッケージを採用しています。
アプリケーション
-
ハイサイド電流検出
- 電話用48V
- パワー・マネジメント
- 基地局
- 双方向でのモーター制御 高精度高電圧電流源
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
SPICE Models
CIR
AD8218 SPICE Macro Model
3.33 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

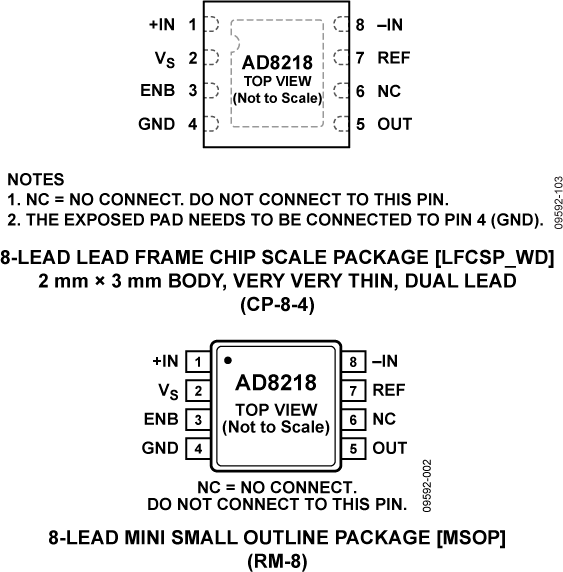

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD8218BCPZ-RL | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 2mm x 0.75mm) | |
| AD8218BCPZ-WP | 材料宣誓書（MD） | 信頼性データ | 8-Lead LFCSP (3mm x 2mm x 0.75mm) | |
| AD8218BRMZ | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| AD8218BRMZ-R7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
