AD8185

製造中

ビデオ用マルチプレクサ（2：1）310MHz、25mA、トリプル

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • フルにバッファされた入出力
  • 高速チャンネル切り替えスイッチング：15ns
  • 高速
    380MHzバンド幅（－3dB）@200mVp-p
    310MHz（－3dB）@2Vp-p
    1000V/μsのスルー・レート@G=＋1、2Vステップ
    1150V/μsのスルー・レート@G=＋2、2Vステップ
    高速セトリング・タイム：0.1％まで15ns
  • ロー・パワー：25mA
  • 低全不良クロストーク
    －84dB＠5MHz
    －54dB@50MHz
  • 卓越したビデオ帯域性能（RL=150Ω）
    90MHzを越える所まで0.1dBのゲイン平坦度
    0.01％微分ゲイン誤差
    0.02゜微分位相誤差
  • 低チャンネル間クロストーク：－56dB@100MHz
  • 高いオフ絶縁：－100dB＠10MHz
  • 低価格

AD8183（G＝＋1）とAD8185（G＝＋2）は、2：1の高速トリプル・マルチプレクサです。最大360MHzの－3dB信号帯域幅と1000V/μsを超えるスルー・レートを実現します。－72dB以上のクロストークと100dB以上のアイソレーションを備えているため、多くの高速アプリケーションで有用です。0.01％の微分ゲイン誤差と0.02°の微分位相誤差、さらに90MHzまで0.1dBゲイン平坦性により、AD8183とAD8185はプロ向けビデオおよびLCDの多重化に理想的です。±5Vの電源電圧での消費電流がわずか25mA未満で、15nsのスイッチング・タイムが可能なため、ビデオ信号のスイッチング用に最適です。
AD8185
ビデオ用マルチプレクサ（2：1）310MHz、25mA、トリプル

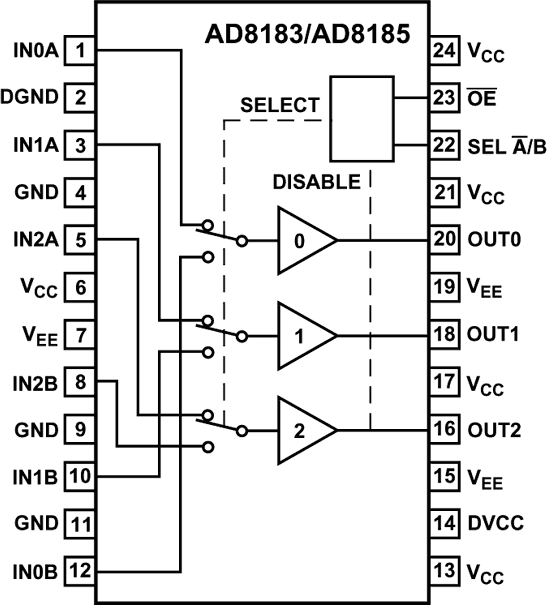

AD8183-8185-fbl
