AD8180

ビデオ用マルチプレクサ(2:1)750MHz、3.8mA、切り替え時間10ns

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$2.54
特長
  • 低グリッチ:<35mV
  • フルにバッファされた入出力
  • ロー・パワー:3.8mA(AD8180)、6.8mA(AD8182)
  • 卓越したビデオ帯域性能(RL>1kΩ)
    100MHzを越える所まで0.1dBのゲイン平坦度
    0.02%微分ゲイン誤差
    0.02゜微分位相誤差
  • 複数接続のための高速出力ディスエーブル機能
  • 高速チャンネル・スイッチング:10ns
  • 低全不良クロストーク:-80dB@5MHz
  • 高いオフ絶縁:-90dB@5MHz
  • 低価格
  • 高速
    >750MHzバンド幅(-3dB)
    750V/μsのスルー・レート
    高速セトリング・タイム:0.1%まで14ns
製品概要
show more Icon

AD8180(シングル)とAD8182(デュアル)は、2:1の高速マルチプレクサです。780MHzを超える-3dB信号帯域幅と750V/μsのスルー・レートを実現します。

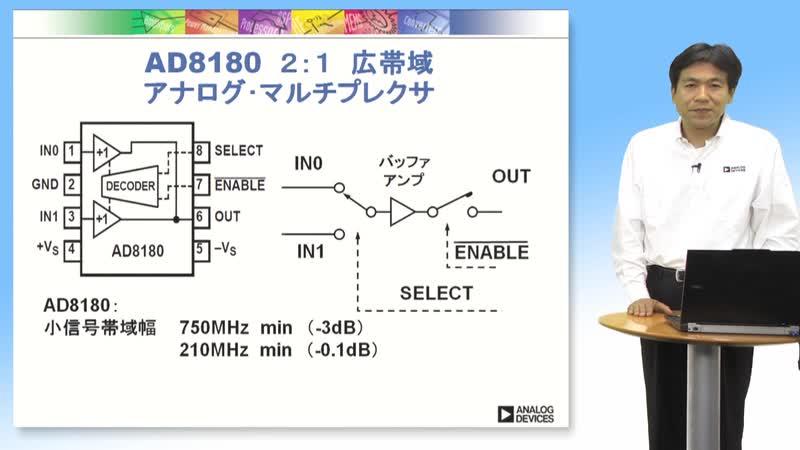

製品の詳細は製品ビデオ: 2:1 広帯域 アナログ・マルチプレクサをご覧ください。

クロストークとアイソレーションがそれぞれ77dBと84dB以上あるため、多くの高速アプリケーションで有用です。0.02%の微分ゲイン誤差と0.02°の微分位相誤差、さらに100MHzを超える0.1dBのゲイン平坦性があるため、AD8180とAD8182はプロ向けビデオの多重化に理想的です。±5Vの電源電圧での消費電流が(2:1マルチプレクサ1回路分)わずか3.8mA未満で、5nsのスイッチング・タイムが可能なため、ピクセル・スイッチング(ピクチャー・イン・ピクチャー)用にも最適です。

AD8180とAD8182の高速ディスエーブル機能により、出力をハイ・インピーダンス状態にすることができます。このため、複数の出力を接続して各段をカスケード接続でき、オフ・チャンネルによる出力バスへの負担がありません。±5Vの電源で動作し、AD8180は8ピン、およびAD8182は14ピンのPDIPおよびSOICパッケージがあります。
