製品概要

機能と利点

  • 変換時間6μsの高速12ビットADC
  • 8ビット・ミニDIPおよびSOIC
  • 単一電源動作
  • 高速シリアル・インターフェース
  • トラック&ホールド・アンプを内蔵
  • 低消費電力:25mW(typ)
  • 入力範囲の選択が可能:
    AD7893-10:±10V
    AD7893-2:0~+2.5V
    AD7893-5:0~5V

製品概要

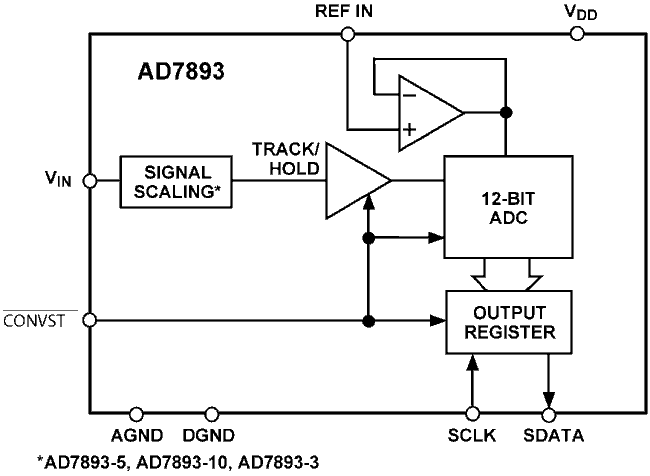

AD7893は+5Vの単電源で動作する高速の12ビットA/Dコンバータ(ADC)で、パッケージは小型の8ピン・ミニDIPおよび8ピンSOICです。変換時間6µsの逐次比較型A/Dコンバータ、オンチップのトラック&ホールド・アンプ、オンチップ・クロック、高速シリアル・インターフェースから構成されています。

AD7893の出力データは、高速のシリアル・インターフェース・ポートを通して供給します。この2線式シリアル・インターフェースは、シリアル・クロック入力とシリアル・データ出力を備えており、外部シリアル・クロックを使用して、AD7893から出力されるシリアル・データにアクセスします。

AD7893は、直線性誤差、フルスケール誤差、オフセット誤差などの従来から規定されているDC精度仕様に加えて、高調波歪みやS/N比などの動的性能のパラメータも仕様規定しています。

AD7893は、±10V(AD7893-10)、±2.5V(AD7893-3)、0~+5V(AD7893-5)、0~+2.5V(AD7893-2)のアナログ入力レンジを受け入れ、+5Vの単電源で動作し、消費電力はわずか25mW(typ)です。

AD7893は、高精度のバイポーラ回路と低消費電力のCMOSロジックを集積化するミックスド技術プロセスであるアナログ・デバイセズ社独自のリニア・コンパチブルCMOS(LC2MOS)プロセスにより製造されています。AD7893には、小型サイズの8ピン0.3インチ幅のプラスチックまたはハーメチックのデュアルインライン・パッケージ(ミニDIP)、8ピンのスモール・アウトラインIC(SOIC)パッケージがあります。
