AD7740

VF(電圧 / 周波数)コンバータ、3V / 5V低電圧電源動作、同期型

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.16
特長
  • 同期式動作
  • 外部システム・クロックによるフルスケール周波数の設定

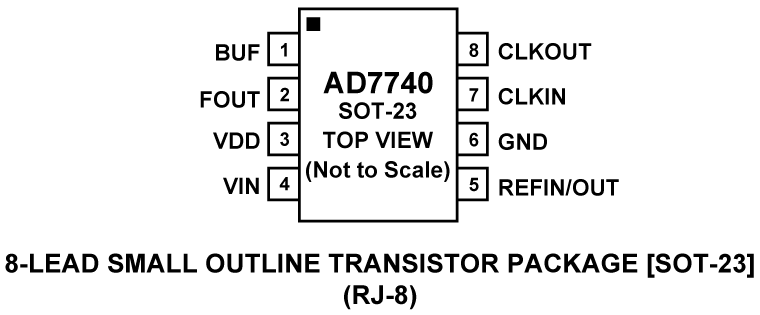

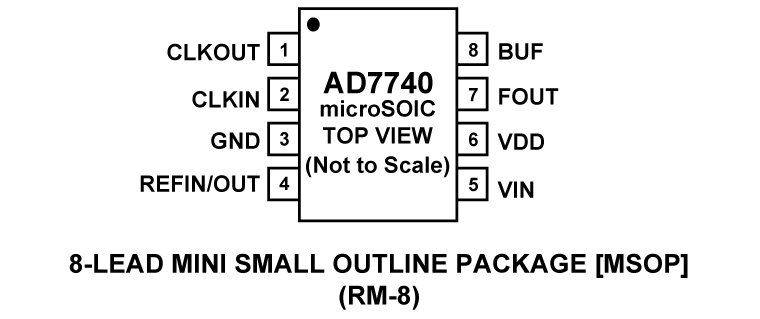

  • 8ピンSOT23パッケージと8ピンマイクロSOICパッケージ
  • 電源電圧動作:3V、5V
  • 低消費電力:3mW(typ)
  • 通常時の入力範囲:0~VREF
  • チャージ・ポンプなしで-150mVの入力に対応
  • VREF範囲:2.5V~VDD
  • 内蔵リファレンス:2.5V
  • 最大クロック入力周波数:1MHz
  • 選択可能な高インピーダンス・バッファ入力
  • 最小限の外部必要部品
製品概要
show more Icon
AD7740は、世界で最も小型で低価格の12ビット精度VFCです。

同期型のコンバータであるため、固定されたマスター・クロック周波数に出力周波数が関連付けられ、非同期式のVFCよりも温度安定性を大幅に改善します。1MHzの入力クロック周波数時に、FS出力周波数は900kHzです。必要に応じて、電圧リファレンス入力を電源に接続できます。

従来、VFCの主要なアプリケーションは、低コストのA/D変換動作の実行か、シンプルな絶縁を行うことでした。

AD7740には、8ピンのµSOICパッケージと8ピンのSOT-23パッケージがあります。SOTパッケージはテープ&リールの形態でのみ提供しています。0~+85℃と-40~+105℃の2つの動作温度範囲に対応するモデルがあります。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
