AD7616-P

16 ビット、バイポーラ入力、デュアル同時サンプリング ADC 搭載、パラレル・インターフェース付き 16 チャンネル DAS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$14.71
特長
  • 16 チャンネル、デュアル、同時サンプリング入力
  • 個別に選択可能なチャンネル入力範囲
    • 真のバイポーラ: ±10 V、±5 V、±2.5 V
  • 5 V アナログ単電源と 2.3 V ~ 3.6 V の VDRIVE 電源
  • 全機能内蔵のデータ・アクイジション・ソリューション
    • アナログ入力クランプ保護
    • アナログ入力インピーダンス 1 MΩ の入力バッファ
    • 1 次アンチエイリアシング・アナログ・フィルタ
    • 高精度リファレンスとリファレンス・バッファを内蔵
    • デュアル 16 ビット SAR ADC
    • スループット・レート: 1 MSPS × 2
    • デジタル・フィルタを備えたオーバーサンプリング機能
    • バースト・モードを備えた柔軟なシーケンサ
    • パラレル・デジタル・インターフェース
    • オプションの CRC エラー・チェック
  • ハードウェア/ソフトウェア設定
  • 性能
    • 500 kSPS で 92 dB の S/N比(2 倍のオーバーサンプリング比)
    • 1 MSPS で 90.5 dB の S/N比
    • −103 dB THD
    • ±1 LSB の INL(代表値)、±0.99 LSB の DNL(最大値)
  • アナログ入力ピンの ESD 定格: 8 kV
  • 自己検出機能を内蔵
  • 80 ピン LQFP パッケージ
製品概要
show more Icon

AD7616-P は、16 チャンネルのデュアル同時サンプリングに対応する 16 ビット DAS です。このデバイスは 5 V 単電源で動作し、±10 V、±5 V、±2.5 V の真のバイポーラ信号を受け入れることができます。90.5 dB の S/N比 でチャンネル・ペアあたり最大 1 MSPS のスループット・レートでサンプリングします。内蔵のオーバーサンプリング・モードにより、さらに高い S/N 比(SNR)性能を実現できます(2 倍のオーバーサンプリング比(OSR)に対して 92 dB)。


入力クランプ保護回路は、最大 ±21 V の電圧に耐えることができます。また、サンプリング周波数に関係なく、アナログ入力インピーダンスは 1 MΩ です。単電源動作、内蔵のフィルタリング、高い入力インピーダンスにより、ドライバ・オペアンプと外付けバイポーラ電源は不要です。


さらに、アナログ入力クランプ保護回路、デュアル 16 ビット電荷再配分式逐次比較型(SAR)A/D コンバータ(ADC)、柔軟なデジタル・フィルタ、2.5 V リファレンスおよびリファレンス・バッファ、高速パラレル・インターフェースを内蔵しています。


アプリケーション

  • 電力線のモニタリング
  • 保護リレー
  • 多相モーター制御
  • 計測器および制御システム
  • データ・アクイジション・システム(DAS)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$14.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7616-PBSTZ
  • HTML
  • HTML
AD7616-PBSTZ-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

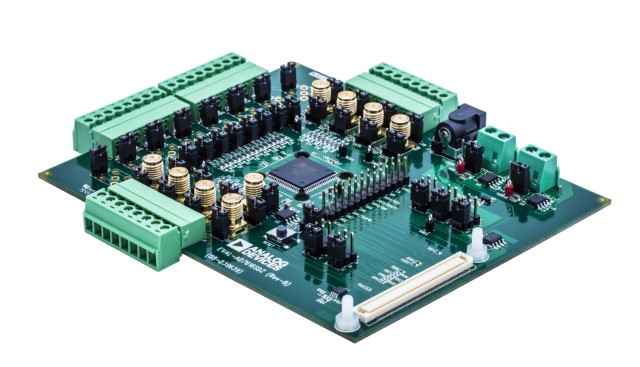

EVAL-AD7616

AD7616/AD7616-P 評価用ボード

zoom

EVAL-AD7616

AD7616/AD7616-P 評価用ボード

AD7616/AD7616-P 評価用ボード

機能と利点

  • AD7616 および AD7616-P 用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • SDP-B コントローラ・ボード互換
  • 制御およびデータ解析用 PC ソフトウェア


製品の詳細

EVAL-AD7616SDZ/EVAL-AD7616-PSDZ は、AD7616 および AD7616-P の両方のA/D コンバータ(ADC)のすべての機能を簡単に評価できるように設計されたフル機能の単一の評価用ボードです。この評価用ボードは、120 ウェイ高速システム・デモンストレーション・プラットフォーム(SDP-B)コネクタ(J10)を介して、EVAL-SDP-CB1Z で制御することができます。EVAL-SDP-CB1Z SDP-B ボードは評価用ボード・ソフトウェアを使用して、PC の USB ポート経由で評価用ボードを制御します。このソフトウェアは AD7616 および AD7616-P の製品ページからダウンロードできます。


AD7616 および AD7616-P デバイスの全仕様は、それらのデータシートに記載されています。評価用ボードを使用する際は、ユーザ・ガイド(UG-1012)と併せてこれらのデータシートを参照してください。EVAL-SDP-CB1Z の詳細については、SDP-B の製品ページを参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
