特長
- シングルチャンネル、ソフトウェア設定可能入出力
- 複数の設定可能モードを単一ピンに割り当て
- 電圧入力
- 電流入力
- 電圧出力
- 電流出力
- デジタル入力
- デジタル出力
- 2線式、3線式、または4線式のRTD測定
- 熱電対測定
- 電源オンと電源オフのどちらでも、過電圧に耐える複数のスクリュー端子対向ピン
- 補助的な高電圧検出ピン
- リファレンス温度係数：10ppm/°C
- 16ビット、Σ-Δ ADC、50Hzと60Hzの除去オプション付き
- 14ビット単調増加性DAC
- ユニポーラとバイポーラ対応能力
- HARTモデム内蔵
- オープン・サーキットおよび短絡検出を含む内蔵診断機能
- 内部温度センサー、精度±5°C
- SPI互換
- 広い電源電圧範囲
- プログラマブル電力制御
- 温度範囲：−40°C～+105°C
- 48ピンLFCSPパッケージ
製品概要
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
AD74115Hは、工業用制御アプリケーション向けに設計された、シングルチャンネルのソフトウェア設定可能な入出力デバイスです。AD74115Hは様々な用途に対応し、シングル・チップに統合されています。その用途は、アナログ出力、アナログ入力、デジタル出力、デジタル入力、測温抵抗体（RTD）、熱電対測定機能です。AD74115Hは内蔵HARTモデムも装備しています。シリアル・ペリフェラル・インターフェース（SPI）を使用することで、HARTモデムとの通信など、このデバイスとのすべての通信に対応できます。デジタル入力とデジタル出力は、SPI経由または汎用入出力（GPIO）ピン経由でアクセスでき、より高速なデータ・レートをサポートします。
このデバイスは、16ビット、Σ-Δ A/Dコンバータ（ADC）と14ビットD/Aコンバータ（DAC）を採用しています。AD74115Hは、DACとADCのリファレンスとして使用できる、高精度2.5V内部リファレンスを内蔵しています。
電源と絶縁は、関連製品ADP1034を使用して実現できます。ADP1034とAD74115Hを組み合わせて使用する場合、プログラマブル電力制御（PPC）を正のアナログ電源電圧AVDDで使用することができ、その場合、エンド・アプリケーションにとって最適化された電源ソリューションを実現できます。ユニポーラ機能が必要な場合、内蔵チャージ・ポンプを有効にすることができます。
アプリケーション
- 絶縁型工業用制御システム
- プロセス制御
- ファクトリ・オートメーション
- ビル管理システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
製品モデル
2
1Ku当たりの価格
最低価格：$9.62
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD74115H
資料
4
Filters
1つが該当
すべて
-
すべて
-
アプリケーション・ノート
-
データシート
-
ユーザ・ガイド
すべて
-
すべて
-
English
-
日本語
データシート
2
アプリケーション・ノート
1
WIKI
更新 09/09/2022
English
ユーザ・ガイド
1
更新 08/12/2022
English
この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
4
参考資料 6
デバイス・ドライバ 2
サードパーティ・ソリューション 1
Analog Dialogue 1
ビデオ
2
設計リソース 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD74115HBCPZ |
48-Lead LFCSP (7mm x 7mm x 0.95 w/ EP) (CP-48-28)
|
|
|
| AD74115HBCPZ-RL7 |
48-Lead LFCSP (7mm x 7mm x 0.95 w/ EP) (CP-48-28)
|
|
- AD74115HBCPZ
- ピン／パッケージ図
-
48-Lead LFCSP (7mm x 7mm x 0.95 w/ EP) (CP-48-28)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD74115HBCPZ-RL7
- ピン／パッケージ図
-
48-Lead LFCSP (7mm x 7mm x 0.95 w/ EP) (CP-48-28)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
ソフトウェア 2
デバイス・ドライバ
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
EVAL-AD74115H
AD74115H（HARTモデム搭載のシングルチャンネル、ソフトウェア設定可能入出力デバイス）の性能評価
AD74115H（HARTモデム搭載のシングルチャンネル、ソフトウェア設定可能入出力デバイス）の性能評価
製品の詳細

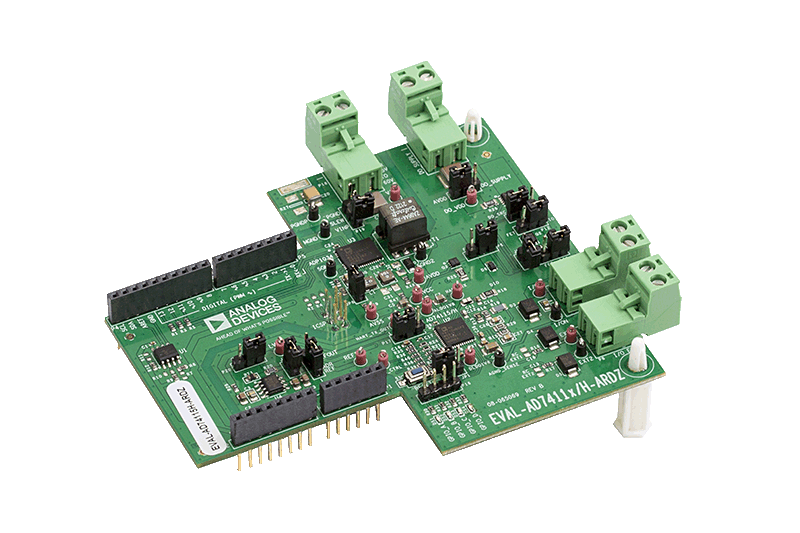

EVAL-AD74115H-ARDZは、AD74115Hの機能を評価するために使用できるフル機能評価用ボードで、ADP1034を使用して電源と絶縁を実現するフル・システム・ソリューションとして提供されます。AD74115Hは、ソフトウェア設定可能なシングルチャンネルの入出力デバイスです。このデバイスは、アナログ出力、アナログ入力、デジタル入力、デジタル出力、および2線式、3線式、4線式の測温抵抗体（RTD）計測用の機能を、互換性のあるシリアル・ペリフェラル・インターフェース（SPI）を備えた1つのシングルチップ・ソリューションに統合化しています。
