製品概要

機能と利点

  • 10ビット温度 / デジタル・コンバータ
  • 動作温度範囲:-35~+85℃
  • 精度±2℃
  • SPIおよびDSP互換のシリアル・インターフェース
  • シャットダウン・モード
  • 省スペースμSOICパッケージ

製品概要

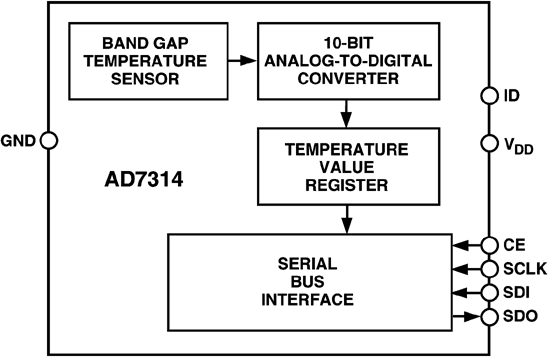

AD7314は、8ピンμSOICパッケージのフル機能温度監視システムです。バンドギャップ温度センサーと10ビットA/Dコンバータ(ADC)を備えており、温度を監視して分解能0.25℃で読み取り値をデジタル化します。

AD7314は柔軟なシリアル・インターフェースを備えているため、ほとんどのマイクロコントローラと容易に接続できます。インターフェースはSPI、QSPI、MICRO-WIREプロトコルと互換性があり、またDSPとの互換性もあります。Dallas DS1722とピン互換です。

AD7314は、シリアル・インターフェースを介して制御するスタンバイ・モードを備えています。電源電圧範囲は+2.65~+2.9Vです。超低消費電流で、SPI互換インターフェースを備えているため、パーソナル・コンピュータやオフィス機器、家電製品などのさまざまなアプリケーションに理想的です。

アプリケーション

  • ハード・ディスク・ドライブ
  • パーソナル・コンピュータ
  • 電子テスト機器
  • オフィス機器
  • 家電製品
  • プロセス制御
  • 携帯電話
