AD7150

製造中

容量デジタル・コンバータ、近接センシング用、超低消費電力、2チャンネル

データシート (Rev. A)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 超低消費電力
    2.7～3.6V、100μA
  • 応答時間：10ms
  • 環境適応型の補償
  • 2本の独立した容量入力チャンネル
    センサー容量（CSENS）：0～13pF
    感度：1fF
  • EMCテスト済み
  • 2つの動作モード：
    スタンドアロン（固定設定値）
    マイクロコントローラに接続（ユーザー定義の設定値）
  • 2つの近似値検出出力フラグ
  • 2線シリアル・インターフェース（I2C®互換）
  • 動作温度：－40℃～＋85℃
  • 10ピンMSOPパッケージ

AD7150は容量近接センサー用の完全な信号処理ソリューションを実現しており、超低消費電力、高速応答時間などの特長を備えています。AD7151はAD7150より消費電力が低い1チャンネル・バージョンです。

AD7150はアナログ・デバイセズの容量デジタル・コンバータ（CDC）技術を採用しています。このCDC技術は、真のセンサーとのインターフェースに重要な機能（高い入力感度および入力寄生グラウンド容量とリーク電流に対する高い耐性など）を結集しています。

内蔵のアダプティブ・スレッショールド・アルゴリズムにより、湿度や温度などの環境要因や誘電体の経時変化に起因するセンサーの容量変動が補償されています。

AD7150はデフォルトで固定のパワーアップ設定値を使用してスタンドアロン・モードで動作し、2本のデジタル出力上で検出を表示します。また、I2Cインターフェースによりマイクロコントローラに接続することも可能で、内部レジスタにユーザー定義の設定をプログラムして、データとステータスをデバイスから読出すことができます。

AD7150は2.7～3.6V電源で動作し、－40～＋85℃の温度範囲で仕様規定されています。

アプリケーション

  • 近接センシング
  • 無接点スイッチング
  • 位置検出
  • レベル検出

    •
    AD7150
    容量デジタル・コンバータ、近接センシング用、超低消費電力、2チャンネル

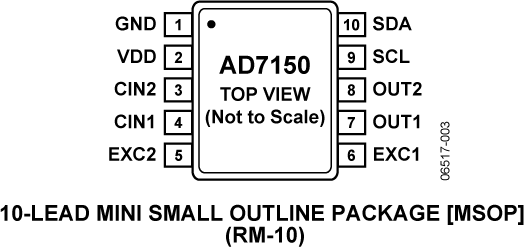

    AD7150 Functional Block Diagram AD7150 Pin Configuration
