製品概要
機能と利点
- 3.0 ms Acquisition Time to 60.01% max
- Low Droop Rate: 1.0 mV/ms max
- Sample/Hold Offset Step: 3 mV max
- Aperture Jitter: 0.5 ns
- Extended Temperature Range: –55°C to +125°C
- Internal Hold Capacitor
- Internal Application Resistors
- See datasheet for additional features
製品概要

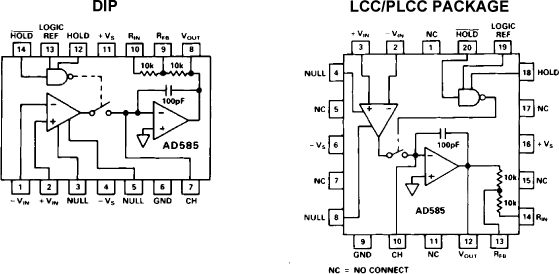

AD585はフル機能のサンプル・アンド・ホールド回路で、超低リークのアナログ・スイッチおよびFET入力集積アンプと直列に接続された高性能オペアンプで構成されます。アプリケーションの柔軟性と高精度を保証するために、ホールド・コンデンサと整合アプリケーション抵抗を内蔵しています。
優れた性能を持つAD585は、高速アクイジション時間、低サンプル-ホールド・オフセット、および低ドループを重要な条件とする高速10ビット/12ビット・データ・アクイジション・システムに最適です。AD585は、最大3μs内に0.01％の精度で信号を読み取り、オンチップのホールド・コンデンサを使って、3mVの最大サンプル-ホールド・オフセットと1mV/ms未満のドループでその信号をホールドします。これより低いドループが必要な場合は、もっと大きな外部ホールド・コンデンサを追加できます。
AD585はアパーチャ・ジッター0.5nsの高速アナログ・スイッチを採用しており、12ビット精度で、最大78KHzの周波数でフルスケール（20Vp-p）信号をサンプリングします。
AD585は、ユーザー定義の任意のフィードバック・ネットワークで使用でき、サンプル・モードで必要なゲインを提供します。オンチップの高精度薄膜抵抗により、＋1、－1、＋2のゲインが得られます。ホールド・モードの出力インピーダンスの値が十分に低いため、逐次比較型A/Dコンバータによって提供されるダイナミック負荷を駆動するときでも正確な出力信号を維持できます。出力は偶発的な短絡障害に対して保護されています。
HOLDコマンドの制御信号は、アクティブ・ハイまたはアクティブ・ローになります。適切なリファレンス・レベルが提供されていれば、このHOLD差動信号はすべてのロジック・ファミリーに適合します。TTL互換用に内部TTLリファレンス・レベルが提供されています。
AD585には、3つの性能グレードがあります。JPグレードは、0～＋70℃のコマーシャル温度範囲で仕様規定しており、20ピンPLCCパッケージで提供しています。AQグレードは、－25～＋85℃の工業温度範囲で仕様規定しており、14ピン・サーディップ・パッケージで提供しています。SQおよびSEグレードは、－55～＋125℃の軍用温度範囲で仕様規定しており、14ピン・サーディップおよび20ピンLCCパッケージで提供しています。
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| 5962-87540012A | 材料宣誓書（MD） | 信頼性データ | 20-Lead LCC | |
| 5962-8754001CA | 材料宣誓書（MD） | 信頼性データ | 14-Lead CerDIP | |
| AD585ACHIPS | 材料宣誓書（MD） | 信頼性データ | none available | |
| AD585AQ | 材料宣誓書（MD） | 信頼性データ | 14-Lead CerDIP | |
| AD585JPZ | 材料宣誓書（MD） | 信頼性データ | 20-Lead Flatpack | |
| AD585SCHIPS | 材料宣誓書（MD） | 信頼性データ | none available | |
| AD585SE | 材料宣誓書（MD） | 信頼性データ | 20-Lead LCC | |
| AD585SE/883B | 材料宣誓書（MD） | 信頼性データ | 20-Lead LCC | |
| AD585SQ | 材料宣誓書（MD） | 信頼性データ | 14-Lead CerDIP | |
| AD585SQ/883B | 材料宣誓書（MD） | 信頼性データ | 14-Lead CerDIP | |
| ウェハ・ファブリケーション・データ |
