製品概要

機能と利点

  • 完全14ビット性能
  • 3Vまたは5Vの単電源動作
  • 低消費電力:0.625mW
  • 高速セトリング時間:1μs
  • SPI™/QSPI™/MICROWIRE™互換インターフェース
  • パワーオンリセットで、DAC出力を0Vにクリアー(ユニポーラ・モード)
  • 5kVのHBM(人体モデル)ESD耐性

製品概要

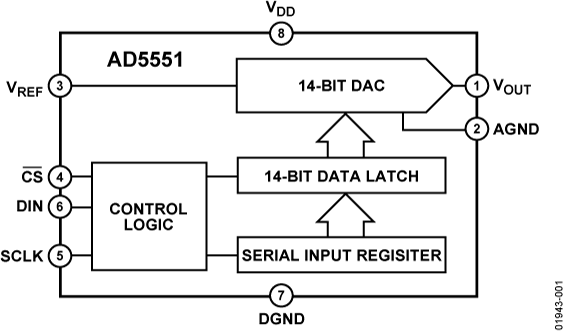

AD5551/AD5552は、14ビット、シリアル入力で電圧出力のD/Aコンバータ(DAC)で、単電源2.7V~5.5Vの電源電圧で動作します。このDACの出力電圧範囲は0V~VREFまで拡張されています。 これらのDACはいかなる調整も必要としないで14ビット性能を提供します。DACの出力はバッファリングされていませんが、消費電力および出力バッファーによって引き起こされるオフセット誤差が軽減されています。 外部にオペアンプを使うことで、AD5552は、±VREFの出力振幅を出力できる、バイポーラ・モードで動作させることが可能です。また、AD5552は、レイアウトの感度を軽減するためにリファレンスとアナログ・グランド・ピン用としてケルビン・センス接合を備えています。より高い精度のアプリケーションとしては、16ビット分解能のAD5541、AD5542及びAD5544を参照してください。AD5551/AD5552は、SPI/QSPI™/MICROWIRE™およびDSPの各インターフェース標準と互換性を持ち、かつ使い易い3線式インターフェースを内蔵しています。AD5551とAD5552は 8ピンおよび14ピンのSOICパッケージを採用しています。

アプリケーション

  • ゲイン、オフセットのデジタル校正
  • 自動テスト装置(ATE)
  • データ収集システム
  • 工業用プロセス制御
  • 製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
