AD538: リアルタイム・アナログ計算ユニット（ACU） (Rev. C)1/12/2010
製品概要
機能と利点

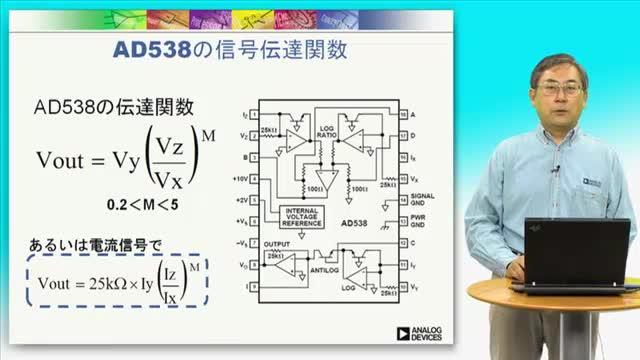

- 伝達関数：Vout＝VY（VZ/VX）m
- 広いダイナミック・レンジ1000：1
- 乗除算が同時に可能
- 累乗、累乗根計算が抵抗プログラミングで可能
- 外部調整不要
- 低オフセット電圧＜100µV
- 低読み取り誤差：±0.25％（100：1レンジ）
- ＋2Vと＋10Vのリファレンス内蔵
- モノリシック構造
製品概要
AD538は、高精度のアナログ乗算、割り算、および指数演算を備えた、モノリシックのリアルタイム演算回路です。低い入出力オフセット電圧と優れた直線性により、きわめて広い入力ダイナミック・レンジにわたって、正確な演算を実行できます。レーザ・ウェハー・トリミングにより、0.25％という低い読み取り誤差で乗算と割り算が可能になり、100μV以下の標準出力オフセットにより標準品の全体的な性能レベルを向上させています。400kHzの帯域幅により、リアルタイムのアナログ信号処理がさらに強化されます。AD538の総伝達関数は、Vo＝Vy （Vz/Vx）mです。ジャンパ線でピンを接続して、特定の機能をプログラミングします。1象限（正入力）の乗算と割り算では、外付け部品は不要です。2象限（バイポーラ計算器）の割り算では、外付けのレベル・シフトおよびスケーリング抵抗を使用します。乗算と割り算のどちらの目標スケール係数も、オンチップの＋2Vまたは＋10Vのリファレンス信号を用いて設定できます。外部から制御すれば、乗算と割り算を同時に実行することもできます。1つまたは2つの外付け抵抗を加えれば、M値が0.2～5の指数演算を実行できます。
チップの対数比部と出力部を利用するだけで、そのまま対数比の演算ができます。複数の加算接合への読み書きにより、AD538の柔軟性がさらに向上します。電源電圧範囲が±4.5～±18Vと広いため、標準の±5V、±12V、および±15V電源での動作が可能です。
AD538は、工業用温度範囲（－25～＋85℃）では2つの精度グレード（AおよびB）で、また軍用温度範囲（－55～＋125℃）では1つの精度グレード（S）で提供しています。18ピンTO-118ハーメチック・サイドブレーズ・セラミックDIPパッケージに収められており、Aグレードのチップもあります。
製品カテゴリ
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
-
AD538 アナログ・コンピューテイング素子11/28/2018
-
アナログ乗算器に関する考察（西暦2028年の回顧）（その1）［Dr. Leifの機知と知恵_7］12/1/2008 アナログ・ダイアログ
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD538ACHIPS | 材料宣誓書（MD） | 信頼性データ | none available | |
| AD538AD | 材料宣誓書（MD） | 信頼性データ | 18-Lead Side-Brazed CerDIP | |
| AD538ADZ | 材料宣誓書（MD） | 信頼性データ | 18-Lead Side-Brazed CerDIP | |
| AD538BD | 材料宣誓書（MD） | 信頼性データ | 18-Lead Side-Brazed CerDIP | |
| AD538BDZ | 材料宣誓書（MD） | 信頼性データ | 18-Lead Side-Brazed CerDIP | |
| AD538SD | 材料宣誓書（MD） | 信頼性データ | 18-Lead Side-Brazed CerDIP | |
| AD538SD/883B | 材料宣誓書（MD） | 信頼性データ | 18-Lead Side-Brazed CerDIP | |
| ウェハ・ファブリケーション・データ |
