AD5263

製造中

デジタル・ポテンショメータ、クワッド、256ポジション、15V、SPI / I2Cはピン設定可能

データシート (Rev. F)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 256ポジション、4チャンネル
  • 端子間抵抗：20kΩ、50kΩ、200kΩ
  • 3線SPI®またはI2C互換インターフェースはピン選択可能
  • ミッドスケールにパワーオン・プリセット
  • 2個のパッケージ用のデコードピン（A0とA1）
  • レオスタット･モードでの温度係数：30ppm/℃
  • 電圧デバイダ･モードでの温度係数：5ppm/℃
  • 広い動作温度範囲：－40℃～＋125℃
  • 単電源動作：10V～15V、両電源動作：±5V

AD5263は、デジタル・インターフェースが選択できる、業界初のクワッド・チャンネル、256ポジションの1デジタル・ポテンションメータです。このデバイスは、機械的なポテンショメータや可変抵抗と同じ電子的調整機能を持ち、優れた分解能、固体素子の信頼性と非常に小さな温度係数性能を備えています。

AD5263の各チャンネルは、A端子とワイパーの間、またはB端子とワイパーの間で、プログラマブルな抵抗値を提供します。AピンとBピンの間の固定抵抗は、20kΩ、50kΩ、200kΩで、公称温度係数は±30ppm/℃、チャンネル間マッチングは1％の許容範囲となっています。その他の特長として、これらの製品は+4.5V～+15Vあるいは±5Vで動作可能なことです。

ワイパー位置のプログラミングはパワーオン時、中間点にプリセットされます。電源投入後VRワイパー位置は、3線のSPIまたは2線のI2C互換のインターフェースのどちらかによってプログラムされます。I2Cモードでは、追加のプログラマブル・ロジック・出力を備えており、これらを使ったシステム内のデジタル負荷、ロジック・ゲート、あるいはアナログ・スイッチの駆動用として使うことができます。

AD5633は24ピンのナローボディTSSOPパッケージを採用しています。すべての製品は－40～＋125℃の拡張車載温度範囲での動作が保障されています。

シングルまたはデュアル・チャンネルのアプリケーションの場合はAD5260 / AD5280またはAD5262 / AD5282のデータシートを参照してください。

アプリケーション

  • 機械的ポテンショメータの置き換え
  • オプティカル･ネットワークでの調整
  • 計測機器：ゲインとオフセットの調整
  • ステレオ・チャンネルのオーディオ・レベル制御
  • 車載電子機器の調整
  • プログラマブル電源
  • プログラマブル・フィルタ、遅延、時定数
  • ライン・インピーダンスマッチング
  • 低分解能DAC / トリマーの置き換え
  • 基地局のパワーアンプのバイアッシング
  • センサーのキャリブレーション

      • 1 用語デジタル・ポテンショメータ、VR、RDACは同じ意味で使用しています。
AD5263
デジタル・ポテンショメータ、クワッド、256ポジション、15V、SPI / I2Cはピン設定可能

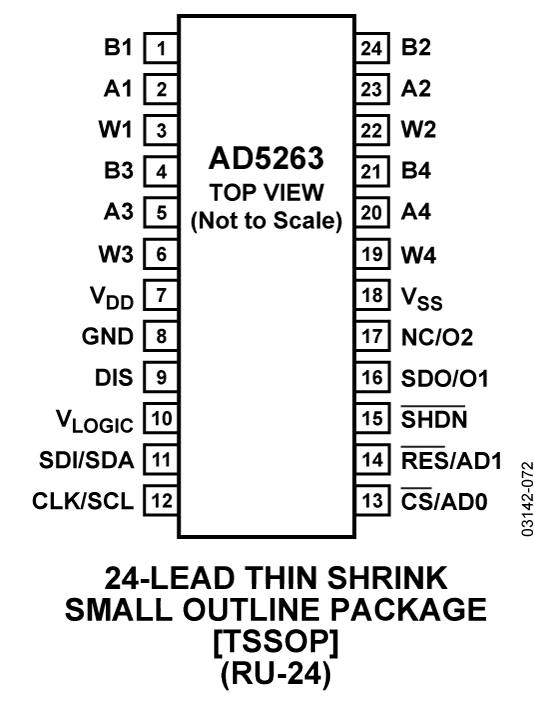

AD5263 Functional Block Diagram AD5263 Pin Configuration
