AD5262

デジタル・ポテンショメータ、256ポジション、+15Vまたは±5V電源、SPI互換

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.68
特長
  • AD5262-2チャンネル(独立して設定可能)
  • 単電源動作:5~15V、両電源動作:±5.5V
  • ポテンショメータ置き換え部品(20kΩ、50kΩ、200kΩ)
  • 256ポジション
  • AD5260―1チャンネル
  • 低温度係数:35ppm/℃
  • 4線式SPI互換シリアル・データ入力
  • パワーオン時ミッドスケールにプリセット

製品概要
show more Icon

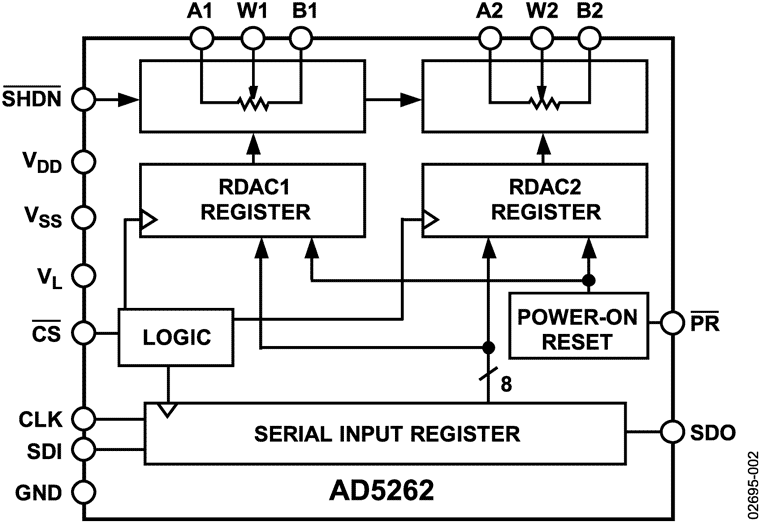

AD5260(1チャンネル) / AD5262(2チャンネル)は、SPI互換インターフェースでデジタル制御する256ポジションの可変抵抗(VR)デバイスです。業界のほとんどのデジタル・ポテンショメータは動作範囲が5Vに制限されますが、このデバイスは+5~+15Vの電圧範囲の単電源または±5Vの両電源で動作するので、端子電圧動作を拡張します。ポテンショメータまたは可変抵抗器と同じ電子的調整機能を実行しますが、ソリッドステートの信頼性と小型の電子パッケージング・サイズも提供します。高さが1.1mmの薄型14ピン / 16ピンTSSOP表面実装パッケージがあります。

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$2.68

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

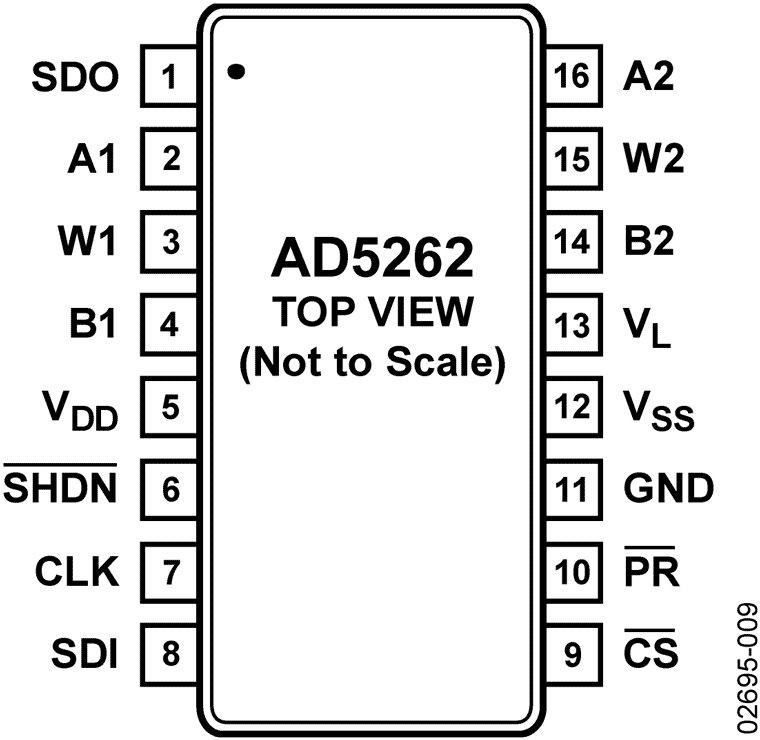

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5262BRUZ20
  • HTML
  • HTML
AD5262BRUZ20-RL7
  • HTML
  • HTML
AD5262BRUZ200
  • HTML
  • HTML
AD5262BRUZ200-RL7
  • HTML
  • HTML
AD5262BRUZ50
  • HTML
  • HTML
AD5262BRUZ50-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5262BRUZ20

製造中

AD5262BRUZ20-RL7

製造中

AD5262BRUZ200

製造中

AD5262BRUZ200-RL7

製造中

AD5262BRUZ50

製造中

AD5262BRUZ50-RL7

製造中

7 30, 2010

- 10_0171

AD5260 and AD5262 datasheet correction

AD5262BRUZ20

製造中

AD5262BRUZ20-RL7

製造中

AD5262BRUZ200

製造中

AD5262BRUZ200-RL7

製造中

AD5262BRUZ50

製造中

AD5262BRUZ50-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5262BRUZ20

製造中

AD5262BRUZ20-RL7

製造中

AD5262BRUZ200

製造中

AD5262BRUZ200-RL7

製造中

AD5262BRUZ50

製造中

AD5262BRUZ50-RL7

製造中

7 30, 2010

- 10_0171

arrow down

AD5260 and AD5262 datasheet correction

AD5262BRUZ20

製造中

AD5262BRUZ20-RL7

製造中

AD5262BRUZ200

製造中

AD5262BRUZ200-RL7

製造中

AD5262BRUZ50

製造中

AD5262BRUZ50-RL7

製造中
