AD5259

製造中

デジタル・ポテンショメータ、256ポジション、不揮発性、I2C互換

データシート (Rev. F)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 不揮発性メモリがワイパー設定を保持
  • 256ポジション
  • 薄型LFCSP-10（3mm × 3mm × 0.8mm）パッケージ
  • 小型MSOP-10（3mm × 4.9mm × 1.1mm）パッケージ
  • I2C対応インターフェース
  • VLOGICピンによりインターフェースの柔軟性が向上
  • エンドtoエンドの抵抗：5kΩ、10kΩ、50kΩ、100kΩ
  • 抵抗許容誤差をEEPROMに格納（0.1%精度）
  • パワーオン時のEEPROMリフレッシュ時間 < 1ms
  • ソフトウェアによる書込み保護コマンド
  • アドレス・デコード・ピンAD0およびAD1によりバスあたり4パッケージが可能
  • 100年間のデータ保持（55°Cにおける代表値）
  • 広い動作温度範囲：−40°C～+125°C
  • 3V～5Vの単電源動作

AD5259は、256ポジション調整アプリケーション用の不揮発性ソリューションで、パッケージ・サイズが3mm×4.9mmとコンパクトです。このデバイスは、機械式ポテンショメータまたは可変抵抗器と同様の電子調整機能を実行しますが、高い分解能とソリッドステート信頼性があります。デジタル・ポテンショメータ、VR（可変抵抗）、RDACの各用語は、区別することなく用いられます。

ワイパー設定の制御は、ワイパー・レジスタとEEMEMのデータ内容の読出しができる I2C互換のデジタル・インターフェースを介して実行できます。抵抗の許容誤差もEEMEM内部に保存されるため、これによって0.1％のエンド・ツー・エンド許容誤差精度が得られます。セキュリティ強化のため、デバイスを書込み保護モードに設定するコマンド・ビットがあり、EEMEMレジスタへのデータの書込みを禁止できます。

このほか、VLOGICピンも別途用意されているため、ユーザーが利用できるインターフェースのフレキシビリティがさらに高まります。1つのバス上に複数のデバイスを接続する必要があれば、AD0とAD1の各アドレス・ビットを使用して、同じバス上に最大9個までデバイスを接続できます。

アプリケーション

  • LCDパネルのVCOM調整
  • LCDパネルの輝度およびコントラスト調整
  • 新規設計で機械式ポテンショメータの代わりに利用
  • プログラマブル電源
  • RFアンプのバイアシング
  • 自動車のエレクトロニクス調整
  • ゲイン制御とオフセット調整
  • 低分解能DACの代わりに利用
  • 電子レベル設定
AD5259
デジタル・ポテンショメータ、256ポジション、不揮発性、I2C互換

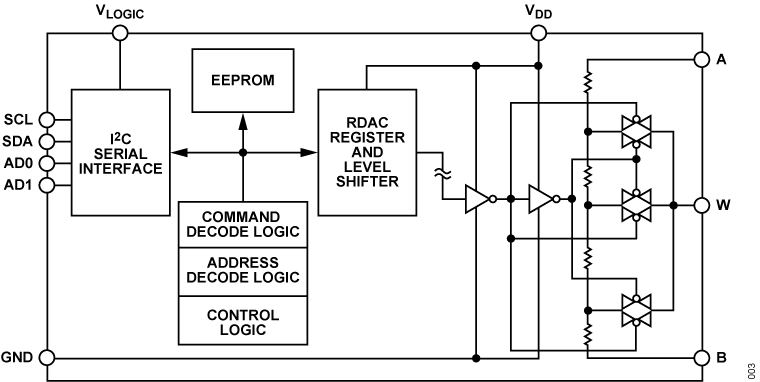

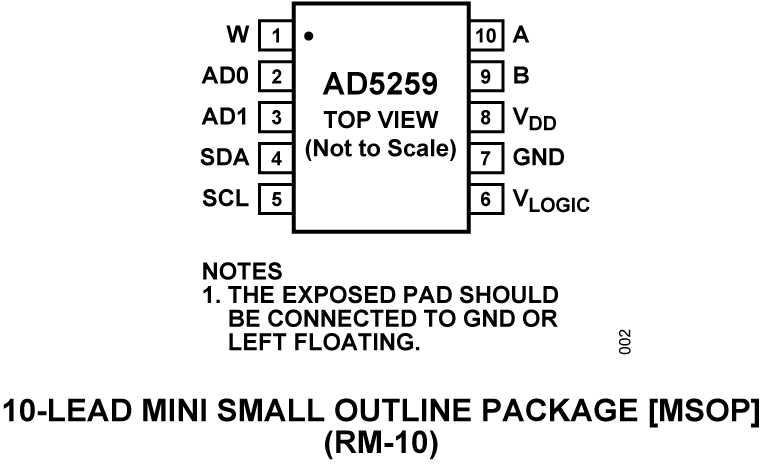

AD5259 Functional Block Diagram AD5259 Functional Block Diagram AD5259 Pin Configuration AD5259 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 3

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
AD5141
製造中 デジタル・ポテンショメータ、シングル・チャンネル、256ポジション、I2C/SPIインターフェース、不揮発性メモリ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
EVAL-AD5259

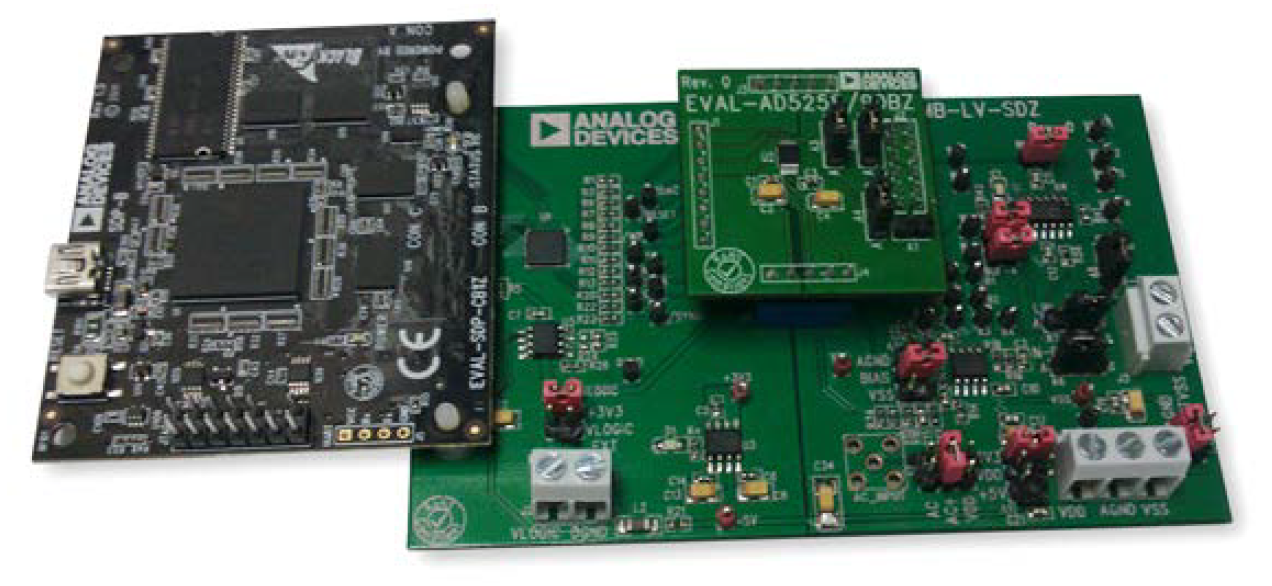

AD5259 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full-featured in conjunction with low voltage digiPOT motherboard (EVAL-MB-LV-SDZ)
  • Various test circuits
  • Various ac/dc input signals
  • PC control via a separately purchased system demonstration platform (SDP-B or SDP-S)
  • PC software for control

製品詳細

The AD5259 supports single-supply 2.7 V to 5.5 V operation, making the device suited for battery-powered applications and many other applications with superior low temperature coefficient performance.

In addition, the AD5259 uses a versatile I2C serial interface that operates in fast mode, allowing speeds of up to 400 kHz. This interface can be used to read back the wiper register and EEPROM content.

The EVAL-MB-LV-SDZ can operate in single-supply mode and incorporates an internal power supply from the USB.

Complete specifications for the AD5259 part can be found in the AD5259 data sheet.
EVAL-AD5259
AD5259 Evaluation Board
EVAL-AD5259DBZ
