製品概要

機能と利点

  • クワッド256ポジション分解能
  • 1kΩ、10kΩ、50kΩ、100kΩ
  • 書込み保護を備えた、不揮発性メモリ1へのワイパー位置設定
  • 300μs(typ)で、電源投入時にEEMEMの設定をリフレッシュ
  • EEMEMの再書込み時間=540μs(typ)
  • 抵抗の許容値を不揮発性メモリに保存
  • EEMEMの12バイトをユーザーに開放
  • I2C®互換シリアル・インターフェース
  • RDAC2とEEMEMの直接読出し / 書込み機能
  • 直線的なインクリメント / デクリメントをプリセット可能
  • ±6dBステップの変化をプリセット可能

製品概要

AD5253 / AD5254は、それぞれ64 / 256ポジションの4チャンネル、I2C®、不揮発性メモリ内蔵のデジタル制御ポテンショメータです。両デバイスは、機械的ポテンショメータ、トリマー、可変抵抗と同じ電子的な調節機能を実行します。

これらの製品の多様な設定機能を使うと、多くの動作モードが可能になります。たとえば、RDACレジスタとEEMEMレジスタのリード / ライト・アクセス、抵抗値のインクリメント / デクリメント機能、±6dBスケールでの抵抗値変更、ワイパー設定値のリードバック、EEMEMへのユーザー定義情報の保持(たとえば、他の部品のメモリ・データ、ルックアップ・テーブル、システム識別情報)などの動作モードが可能です。

AD5253 / AD5254を使うと、ホスト I2CコントローラからRDACレジスタに64 / 256ステップのワイパー設定値を書込んで、EEMEMに保存することができます。一度設定値が保存されると、システムのパワーオン時にこれらの値が自動的にRDACレジスタに設定されます。また、設定値は動的に書き換え可能です。

さらに、AD5253/AD5254は同期または非同期のチャンネル更新モードで、インクリメント、デクリメント、+6dBステップの変更、-6dBステップの変更の各機能も提供します。このインクリメント機能とデクリメント機能を使うと、ステップ幅での直線的調節が可能になります。一方、±6dBステップの変更機能ではRDACワイパー設定値を2倍または1/2倍にすることができます。これらの機能は、白色LED輝度やオーディオ・ボリュームの制御などの急な傾斜を持つ非線形調節アプリケーションに有効です。

AD5253 / AD5254は特許取得済みの抵抗偏差値保持機能を内蔵しています。この機能を使うと、EEMEMをアクセスして、高精度アプリケーション用RDACの両端間の絶対抵抗値を取得することができます。

AD5253 / AD5254はTSSOP-20パッケージを採用しており、1kΩ、10kΩ、50kΩ、100kΩの各オプションがあります。すべてのデバイスは-40~+85℃の拡張工業温度範囲での動作が保障されています。

1 用語不揮発性メモリとEEMEMは同じ意味で使用しています。
2 用語デジタル・ポテンショメータとRDACは同じ意味で使用しています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

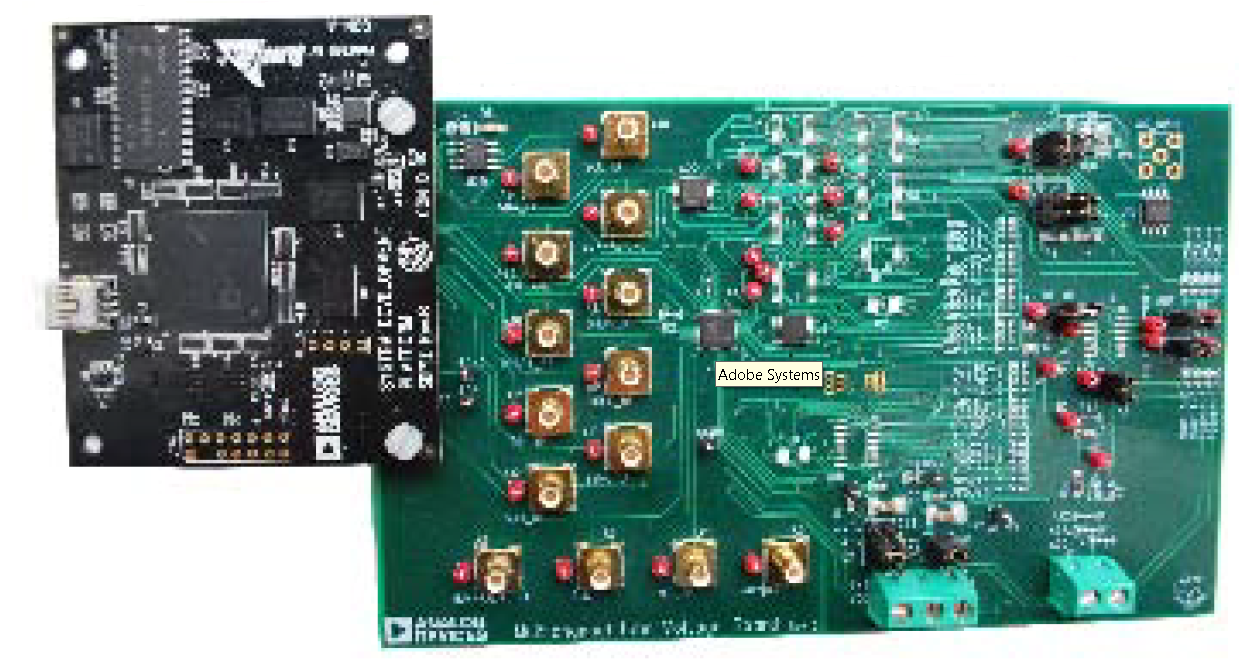

評価キット (1)
