製品概要
機能と利点
- デュアル・チャンネル、256ポジションの分解能
- 公称端子間抵抗値：10kΩ、50kΩ、100kΩ
- 不揮発性メモリでワイパー設定を維持
- 所定値で直線的にインクリメント / デクリメント動作
- 所定の±6dBステップのログでのインクリメント / デクリメント動作
- SPI互換シリアル・インターフェース
- ワイパー設定とEEMEMのリードバック機能
- 単電源動作：3V～5V
- 両電源動作：±2.5V
- 汎用ユーザー向けEEMEN：14バイト
- 永久的なメモリ書込み保護
- TA＝55℃で100年間（typ）のデータ保持が可能
製品概要
AD5232は、不揮発性メモリ内蔵、デュアル・チャンネル、256ポジションの分解能を持つ、デジタル制御可変抵抗（VR）です。この製品は、機械的なポテンショメータと同じ電子的調整機能を提供し、優れた分解能、固体素子の信頼性、非常に小さい温度係数性能を備えています。マイクロコントローラを介して遂行されるAD5232の多機能なプログラミング機能によって、複数の動作モードと調整が可能です。ダイレクト・プログラム・モードでは、RDACレジスタ（RDAC1とRDAC2）の事前設定値はマイクロコントローラから直接ロードすることができます。動作におけるその他の重要なモードでは、RDACxレジスタを、それぞれに対応するEEMEMレジスタ（EEMEM1とEEMEM2）にあらかじめ保存されていた設定値に、リフレッシュすることができます。RDACxレジスタの値を変更し新しいワイパー位置を設定したときは、新しい設定値を、EEMEMセーブ動作を実行することによって、EEMEMに保存することができます。EEMEMレジスタへのセービングが設定された後、これらの値は、システムのパワーオン時に、自動的にRDACxリジスタに転送されワイパー位置をセットします。このような動作は、内部プリセット・ストローブによりイネーブルとなります。このプリセット・ストローブはまた外部からもアクセス可能となっています。
全ての内部レジスタの内容は、シリアル・データ出力（SDO）を介して読み取ることができます。これには、不揮発性のEEMEM1とEEMEM2に対応するRDAC1とRDAC2レジスタおよび14バイトのUSER EEMEMレジスタ（定数などの保存用として使うことができる）も含まれています。
調整用のベーシック・モードはインクリメントとデクリメント・コマンドのインストラクションで、ワイパー位置設定レジスタ（RDACx）を制御します。内部のスクラッチ・パッド（メモ帳）RDACxレジスタで、A端子とB端子間で公称抵抗の1ステップごとの上 / 下移動を行うことができます。 このステップ調整は、ワイパーとB端子抵抗（RWB）を、デバイスのエンドtoエンド抵抗（RAB）の１ポジション・セグメントによって、直線的に変化させます。ワイパー設定値のエクスポーネンシャル / 対数変化の場合は、左 / 右シフト・コマンドにより±6 dBステップでレベルを調整します、これはオーディオや明るさ・アラームなどのアプリケーションにとって有益です。

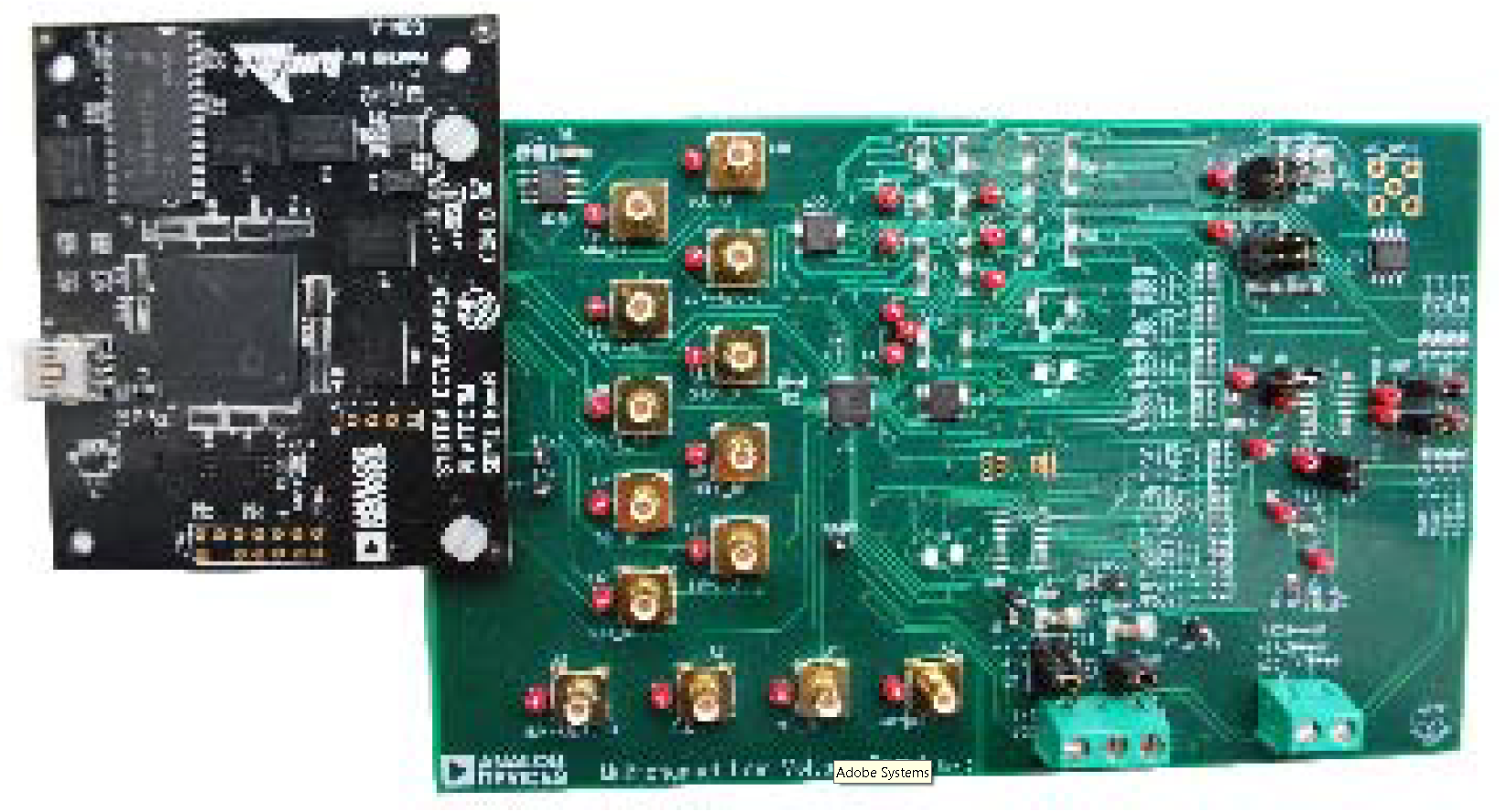

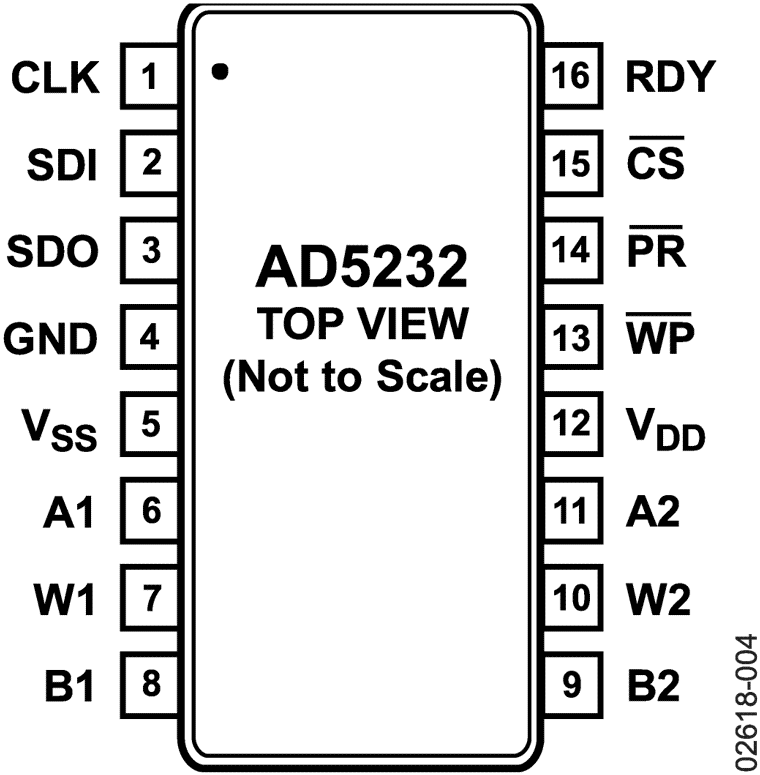

AD5232は、薄型16ピンのTSSOPパッケージを採用しています。すべてのデバイスは、工業用拡張温度範囲－40℃～＋85℃での動作を保証しています。評価用ボード、EVAL-AD5232-10EBZ、も入手可能です。
アプリケーション
- 機械的ポテンショメータの置き換え
- 計測機器：ゲインとオフセットの調整
- プログラマブルな電圧-電流変換
- プログラマブル・フィルタ、遅延、時定数
- プログラマブル電源
- 低分解能DACの置き換え
- センサーのキャリブレーション
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1291: デジタル・ポテンショメータの FAQ8/18/2020
-
AN-579: 不揮発性メモリ付きのデジタル・ポテンショメータを使用した多機能プログラマブル・アンプ (Rev. 0)3/4/2010
-
AN-686: I2C®リセットの追加 (Rev. 0)12/16/2003
-
AN-582: 複数のデバイスによるデジタル・ポテンショメータの分解能の向上10/2/2002
-
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev. 0)10/2/2002
-
AN-585: AD5232–Programmable Oscillator Using Digital Potentiometers (Rev. 0)1/1/2000
-
FAQ7/26/2017
-
アプリケーションに最適なdigiPOTを選ぶには3/25/2011
-
Understanding and Applying Digital Potentiometers4/10/2017
-
デジタル・ポテンショメータの用途と使い方4/12/2016
ソフトウェア & システム
デバイス・ドライバ
設計リソース
