AD4884

新規設計に推奨

アナログ・フロントエンド搭載のデュアル・チャンネル16ビット、20MSPS、SAR ADC

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 完全差動ADCドライバを内蔵
    • 同相モード電圧の広い入力範囲
    • 高い同相モード除去性能
    • シングルエンド／差動変換
  • ゲインのオプション：1.03、1.25、1.53、2.03、2.74、4.11、5.77
    • ゲイン設定抵抗を内蔵
  • 高性能
    • 16ビット分解能、ノー・ミス・コード
    • スループット：チャンネルあたり20MSPS
    • 変換レイテンシ：78.13ns
    • INL：±5ppm（代表値）、±12ppm（最大値）
    • SN比/THD
      • 91.9dBFS（代表値）／−111.0dBc（代表値）（fIN = 1kHz時）
      • 90.9dBFS（代表値）／−107.8dBc（代表値）（fIN = 500kHz時）
    • ノイズ・スペクトル密度：−158.4dBFS/Hz
  • 低消費電力
    • 20MSPSでチャンネルあたり97.9mW（代表値）
  • 低ドリフトのリファレンス・バッファおよびデカップリングを内蔵
  • VCMの生成機能を内蔵
  • デジタル機能とデータ・インターフェース
    • 変換結果FIFO、チャンネルあたり16kのサンプル
    • デジタル平均化フィルタによる最大210のデシメーション
  • チャンネルごとのSPI構成
  • データ・インターフェースをチャンネルごとに構成可能
    • シングル・レーン、DDR、シリアルLVDS、レーンあたり320Mbps
    • デュアル・レーン、DDR、シリアルLVDS、レーンあたり160Mbps
    • シングル／クワッド・レーンSPIデータ・インターフェース
  • パッケージ
    • 196ボール、10mm x 10mm CSP_BGA、0.65mmピッチ
    • 電源デカップリング・コンデンサを内蔵
  • 動作温度範囲：-40°C～+85°C

AD4884は、デュアル・チャンネル、低ノイズ、低消費電力、高速の16ビット逐次比較レジスタ（SAR）A/Dコンバータ（ADC）であり、完全差動ドライバ（FDA）とゲイン設定抵抗が内蔵されています。この2つのチャンネルは同時に、または別々にサンプリングできるため、幅広いアプリケーションに柔軟に対応できます。

ADCドライバ、低ドリフトのリファレンス・バッファ、低ドロップアウト（LDO）レギュレータ、およびすべての重要なデカップリング・コンデンサを集積することで、アナログ・フロントエンドの設計の課題が大幅に簡素化されます。仕様規定された性能を容易に達成できるため、必要なプリント回路基板（PCB）レイアウトがよりシンプルかつコンパクトになります。

AD4884は最大1MHzの入力信号向けに最適化されており、極めて小さい消費電力で低ノイズと優れた直線性を実現するため、多くの高精度データ・アクイジション・システムに適しています。

高いサンプル・レートを利用してオーバーサンプリングを行い、内蔵のデジタル・フィルタとデシメーションを適用してノイズを低減し、超低レイテンシが要求されないアプリケーションでダイナミック・レンジを拡大することで、アンチエイリアシングのフィルタ要件を緩和できます。

AD4884はSARアーキテクチャを採用しており、変換レイテンシはわずか78.13nsです。そのため、マルチプレックスされた入力シグナルを使用する広帯域幅のアプリケーション、極めて低いレイテンシが求められるアプリケーション、またはこれら両方に適しています。このような高スループットかつ低レイテンシのアプリケーションでは、2つの独立したマルチレーン低電圧差動信号（LVDS）インターフェースのメリットを享受できます。あるいは、キャプチャしたデータをチャンネルあたり16kサンプルの先入れ先出し（FIFO）オンチップ・メモリに保存し、SPI（シリアル・ペリフェラル・インターフェース）データ・インターフェースを介して非同期にアクセスすることで、デジタル・ホストの負荷を軽減できます。

アプリケーション

  • デジタル・イメージング
  • セル解析
  • 分光分析
  • 高速データ・アクイジション
  • デジタル制御ループ、ハードウェア・イン・ザ・ループ
  • 電力の品質解析
  • ソース・メジャー・ユニット
  • 非破壊検査
AD4884
アナログ・フロントエンド搭載のデュアル・チャンネル16ビット、20MSPS、SAR ADC
AD4884 Typical Application Diagram AD4884 Pin Configuration AD4884 Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

IBISモデル 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD4884

AD4884（アナログ・フロントエンド搭載のデュアル・チャンネル16ビット、20MSPS、SAR ADC）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • AD4884のフル機能評価用ボード
  • ACE（分析、制御、評価）ソフトウェア・プラグインを利用したデバイスの構成、データ・キャプチャ、性能評価が可能
  • 柔軟なアナログ・フロントエンド
  • オンボード電源ソリューションと高精度リファレンス
  • ACEソフトウェアでサンプリング周波数を制御できるオンボード・クロック生成回路
  • FMC互換

製品詳細

EVAL-AD4884-FMCZ評価用ボードは、アナログ・フロントエンド（AFE）が内蔵されたAD4884デュアル・チャンネルADCの性能を実証し、ACEソフトウェア環境で本チップの一部の機能にアクセスできるように設計されています。EVAL-AD4884-FMCZ評価用キットは、AD4884の次の機能をサポートします。

  • 低電圧デジタル信号（LVDS）データ出力インターフェース
  • シリアル・ペリフェラル・インターフェース（SPI）を使用したA/Dコンバータ（ADC）の構成
  • 1.1Vの安定した電源レールの内部または外部生成
  • 1.25MSPS～20MSPSのサンプリング・レート機能

EVAL-AD4884-FMCZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。ZedBoardでは、アナログ・デバイセズのKuiper LinuxとLIBIIOを実行するXilinx Zynq7000システム・オン・チップ（SoC）が使用されています。Kuiper LinuxとLIBIIOは評価用ボード・キットに付属のSDカードに格納されており、EVALAD4884- FMCZと通信して、ADCの構成およびデータ・キャプチャを行えるようにします。ホストPCおよびACEソフトウェア・プラグインへの通信リンクも、ZedBoardによって確保されます。

AD4884の詳細な仕様は、アナログ・デバイセズから入手できるAD4884のデータシートに記載されています。EVAL-AD4884-FMCZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD4884のデータシートも参照してください。

現在の回路図、レイアウト、部品表については、EVAL-AD4884-FMCZ製品ページを参照してください。
EVAL-AD4884
AD4884（アナログ・フロントエンド搭載のデュアル・チャンネル16ビット、20MSPS、SAR ADC）の性能評価

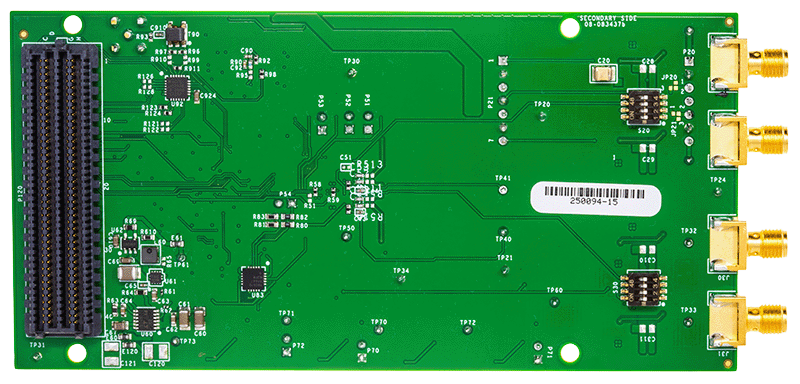

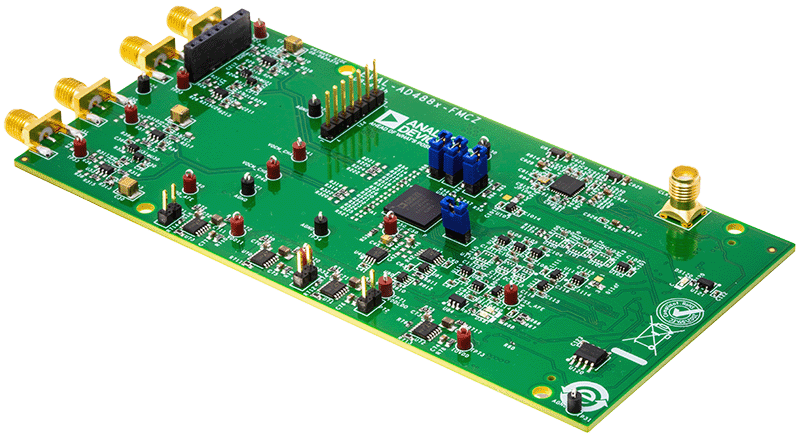

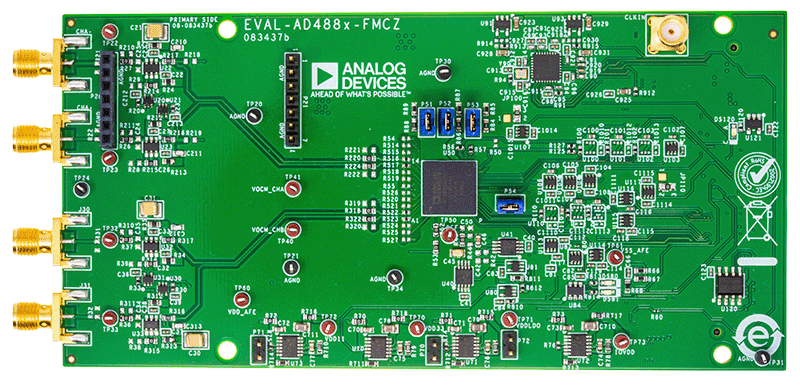

EVAL-AD488x Evaluation Board Angle View EVAL-AD488x Evaluation Board Top View EVAL-AD488x Evaluation Board Bottom View
