EVAL-AD4884

製品概要

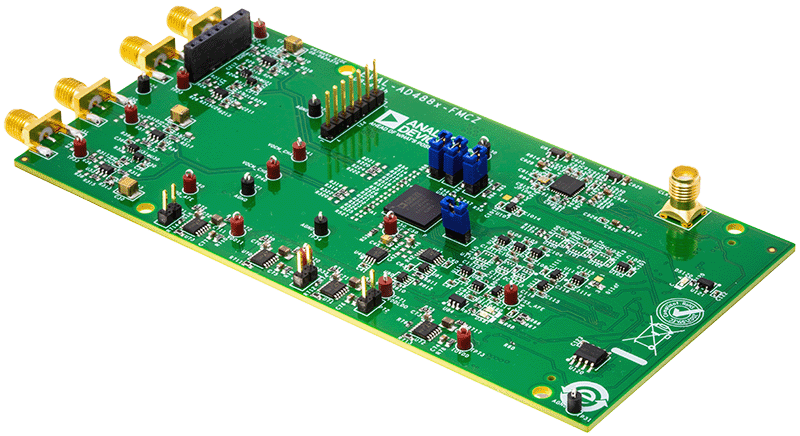

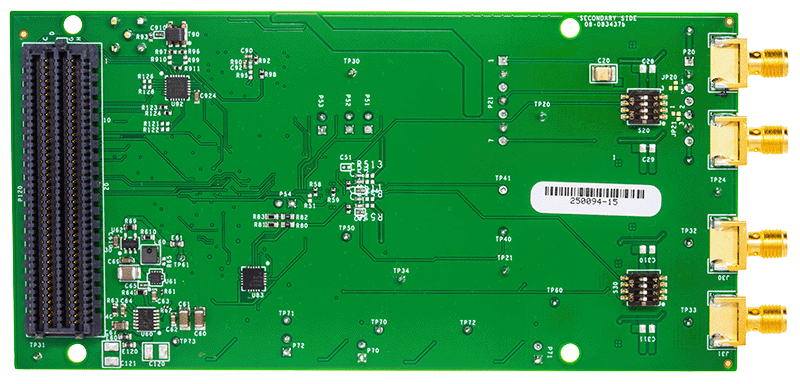

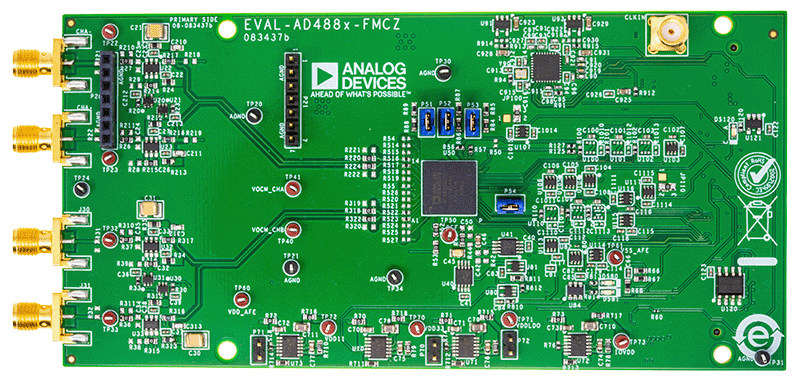

EVAL-AD4884-FMCZ評価用ボードは、アナログ・フロントエンド（AFE）が内蔵されたAD4884デュアル・チャンネルADCの性能を実証し、ACEソフトウェア環境で本チップの一部の機能にアクセスできるように設計されています。EVAL-AD4884-FMCZ評価用キットは、AD4884の次の機能をサポートします。

• 低電圧デジタル信号（LVDS）データ出力インターフェース
• シリアル・ペリフェラル・インターフェース（SPI）を使用したA/Dコンバータ（ADC）の構成
• 1.1Vの安定した電源レールの内部または外部生成
• 1.25MSPS～20MSPSのサンプリング・レート機能

EVAL-AD4884-FMCZ評価用ボードは、FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・カード（FMC）コネクタを介し、Digilent ZedBoardに接続して使用するように設計されています。ZedBoardでは、アナログ・デバイセズのKuiper LinuxとLIBIIOを実行するXilinx Zynq7000システム・オン・チップ（SoC）が使用されています。Kuiper LinuxとLIBIIOは評価用ボード・キットに付属のSDカードに格納されており、EVALAD4884- FMCZと通信して、ADCの構成およびデータ・キャプチャを行えるようにします。ホストPCおよびACEソフトウェア・プラグインへの通信リンクも、ZedBoardによって確保されます。

AD4884の詳細な仕様は、アナログ・デバイセズから入手できるAD4884のデータシートに記載されています。EVAL-AD4884-FMCZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD4884のデータシートも参照してください。

現在の回路図、レイアウト、部品表については、EVAL-AD4884-FMCZ製品ページを参照してください。
