製品概要

機能と利点

  • デュアル・シリアル入力、電圧出力DAC
  • +5V単電源動作
  • THD+N:0.005%
  • 低消費電力:50mW
  • チャンネル・セパレーション:115dB
  • 8倍オーバ・サンプリング動作
  • 16ピンDIPとSOICパッケージ

製品概要

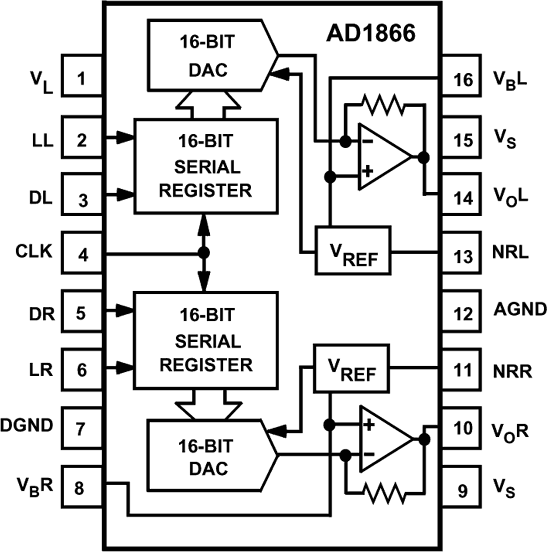

AD1866は、+5V単電源動作で優れた性能を実現する全機能内蔵型デュアル16ビットD/Aコンバータ(DAC)です。アナログ・デバイセズのABCMOSウェハープロセスで製造されています。モノリシック・チップに、CMOS論理素子、バイポーラ / MOS線形素子、レーザ・トリミングした薄膜抵抗素子を内蔵しています。入念な設計とレイアウト技術によって、低歪み、ローノイズ、優れたチャンネル分離性、低消費電力を実現しました。

チップ上のDACは、部分的にセグメント化されたアーキテクチャを採用しています。各DACの最初の3個のMSBは、7個の素子に細分されますが、13個のLSBは標準のR-2R技術を用いて構成されています。セグメントおよびR-2R抵抗には、レーザ・トリミングが行われ、きわめて低い全高調波歪みを実現します。デグリッチャやトリミング回路は不要です。

各DACには高性能出力アンプがあります。これらのアンプは高速セトリングと高スルーレートを実現し、最大±1mAの負荷電流で±1Vの信号を生成します。バッファされた出力信号の範囲は1.5~3.5Vです。2.5Vのリファレンス電圧があるため、「フォールス・グラウンド」のネットワークは不要になります。

多彩なデジタル・インターフェースによって、AD1866をすべてのデジタル・フィルタ・チップに直接接続することができます。高速CMOS論理素子により、最大16MHzの入力クロック・レートが可能です。このため、各チャンネルでサンプリング周波数(FS=44.1kHz)の2倍、4倍、8倍、16倍の動作を実行できます。デジタル入力ピンはTTLおよび+5V CMOS互換です。

AD1866は+5V電源で動作します。デジタル電源VLとアナログ電源VSは分離されており、デジタル・フィードスルーを低減することができます。アナログ・グラウンド・ピンとデジタル・グラウンド・ピンも分離されています。+5Vの単電源を使用するシステムでは、VLとVSを互いに接続する必要があります。バッテリ動作システムでは、電源電圧が低下しても動作はそのまま実行されます。AD1866の消費電力は50mW(typ)です。

AD1866には16ピンのプラスチックDIPまたは16ピンのプラスチックSOICパッケージがあり、温度範囲-35~+85℃、電源電圧範囲4.75~5.25Vで動作が保証されています。
