SSM3525

製造中

30 W、フィルタレス、クラスD、出力検出 オーディオ・アンプ

データシート (Rev. Sp0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Σ-Δ 変調を採用したフィルタレス・デジタル入力、モノラル・クラスD アンプ
  • 出力電圧、出力電流、PVDD 電源電圧のデジタル化された出力
  • 2 ～ 3 個のセル・バッテリなど、4.5 V ～ 17 V の電源で動作
  • 入出力電源動作: 1.1 V ～ 1.98 V
  • 出力電力 30.2 W、17 V 電源、4 Ω 負荷、1 % THD+N
  • 37.5 µVrms ノイズ、S/N 比: 107 dB（A 加重）
  • 最大 4 ピンの選択可能なアドレスによる I2C 制御
  • 複数のシリアル・データ・フォーマット
    • TDM、I2S、または左詰めスレーブ
    • PDM 入出力動作: 2.048 MHz ～ 6.144 MHz
  • 8 kHz ～ 192 kHz のサンプル・レートをサポート
  • 柔軟なデジタル／アナログのゲイン調整
  • バッテリ電圧ベースのリミッタを備えた AGC
  • 出力電流検出で 74 dB の S/N 比、電圧検出で 85 dB の S/N 比
  • 12 V PVDD 電源での静止電流: 6.62 mA
  • I2C モード時のシャットダウン電流: 5 µA
  • 1°C 読み出しによる温度センサー
  • 短絡保護、過熱保護、過熱警告
  • 23 ボール、2.26 mm × 2.38 mm、0.4 mm ピッチ WLCSP
  • ポップ・アンド・クリック抑制回路
  • 選択可能な超低 EMI 放射モード
  • パワーオン・リセット

SSM3525 は、デジタル入力および出力電圧、出力電流、PVDD 電源のデジタル化された出力を備えた、完全統合型の高効率なモノラル・クラスD オーディオ・アンプです。 アプリケーション回路で必要とされる外付け部品は最小限で済み、4.5 V ～ 17 V（PVDD）および 1.8 V（IOVDD）の電源で動作します。 このデバイスは、12 V の電源では 8.3 W の連続出力電力を 8 Ω 負荷に（または 15.3 W の出力電力を 4 Ω 負荷に）<1% THD + N で供給できます。また、17 V 電源では 30.2 W の出力電力を 4 Ω の負荷に <1% THD + N で供給できます。

SSM3525 は、外付けインダクタ/キャパシタ（LC）出力フィルタが不要な高効率の低ノイズ変調方式を採用しています。 この回路は、低出力パワー時でも高効率を維持します。 この製品は、12 V 電源で 8 Ω の負荷に 9W を供給する時は 92 % の効率、17 V 電源で 4 Ω の負荷に 20 W を供給する時は 89% の効率で動作し（表と一致するはずです）、107 dB（A 加重）の S/N 比（SNR）を実現します。

拡散スペクトラム・パルス密度変調方式により、特に 100 MHz 以上で他のクラスD アーキテクチャよりも電磁干渉（EMI）放射を抑制します。

デジタル入力により、外付け D/A コンバータ（DAC）は不要です。 SSM3525 は 12 V PVDD 電源でシャットダウン電流 90 nA （typ）となる¬マイクロパワー・シャットダウン・モードを備えています。 個々の検出ブロックは、検出が必要ない場合にパワーダウンして電力を節約することができます。

このデバイスは、ポップ・アンド・クリック抑制回路も内蔵しており、ターンオンおよびターンオフ時の出力で発生する電圧グリッジを最小限に抑えます。

電流検出は、内蔵 A/D コンバータ（ADC）および内部検出抵抗を使用して実現されます。 デジタル化された電圧および電流情報は、I2S、時分割多重方式（TDM）、パルス密度変調（PDM）などのさまざまなオーディオ形式で返されます。

SSM3525 には、必要な 5 V アナログ電源を生成するレギュレータが内蔵されています。 または、DC/DC コンバータからの外部 5 V レールを使用できる場合は、システムの効率を向上させることができます。

SSM3525 は、I2C 制御インターフェースで動作するよう設計されており、−40 ～ +85 ºC の温度範囲で仕様規定されています。 このデバイスは、サーマル・シャットダウン機能と出力短絡保護機能を備えています。 このデバイスは、ハロゲン・フリーの 23 ボール、2.26 mm × 2.38 mm ウェーハ・レベル・チップ・スケール・パッケージ（WLCSP）を採用しています。


アプリケーション

  • モバイル・コンピューティング
  • ポータブル機器

SSM3525
30 W、フィルタレス、クラスD、出力検出 オーディオ・アンプ
SSM3525 Functional Block Diagram SSM3525 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 3

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-SSM3525

SSM3525 評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 12 V 電源で 4 Ω の負荷に 15.3 W を供給、1% THD + N

製品詳細

EVAL-SSM3525Z は、内蔵モノラル、30 W、高効率、ステレオ入力のクラスD オーディオ・アンプ、SSM3525 の評価用ボードです。 アプリケーション回路に必要な外付け部品が最小限で済み、4.5 V ～ 17 V の単電源で動作します。 このデバイスは、12 V 電源で 4 Ω 負荷に <1% の全高調波歪み（THD）とノイズ（THD + N）で 15.3 W の連続出力電力を供給できます。

SSM3525 は、外付けインダクタ/キャパシタ（LC）出力フィルタが不要な高効率の低ノイズ変調方式を採用しています。 この回路は、低出力パワー時でも高効率を維持します。

SSM3525 は、8 Ω 負荷に 9 W を供給するときは 92.1% の効率で動作し、37.5 μV rms（A 加重）の通常出力ノイズ電圧を備えています。

ユーザー・ガイド UG-1183 に、EVAL-SSM3525Z 評価用ボードの設定方法および使用方法が記載されています。 アンプ IC の仕様、内部ブロック図、レジスタ・マップ、アプリケーション・ガイダンスについては、SSM3525 データシートと併せて、このユーザー・ガイドを参照してください。

EVAL-SSM3525
SSM3525 評価用ボード

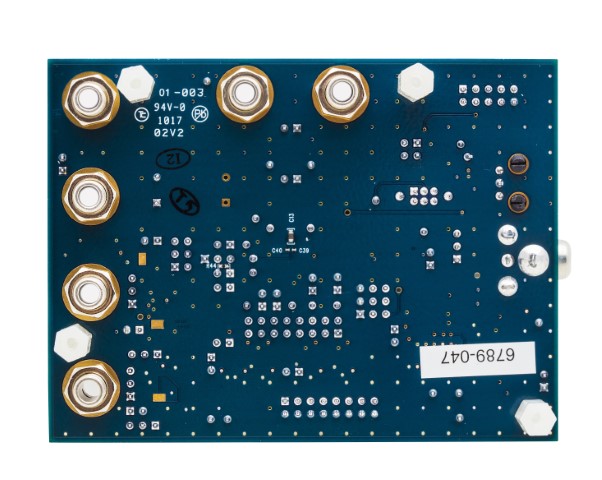

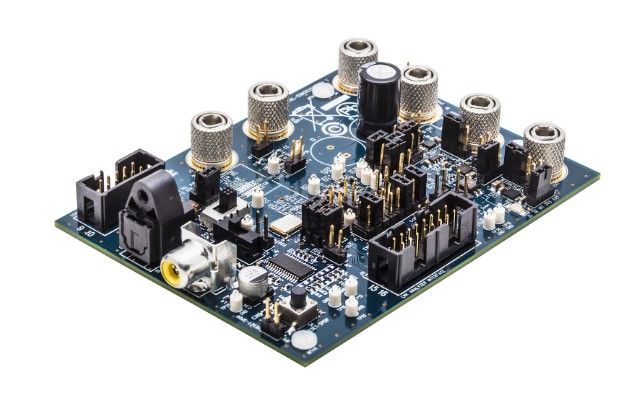

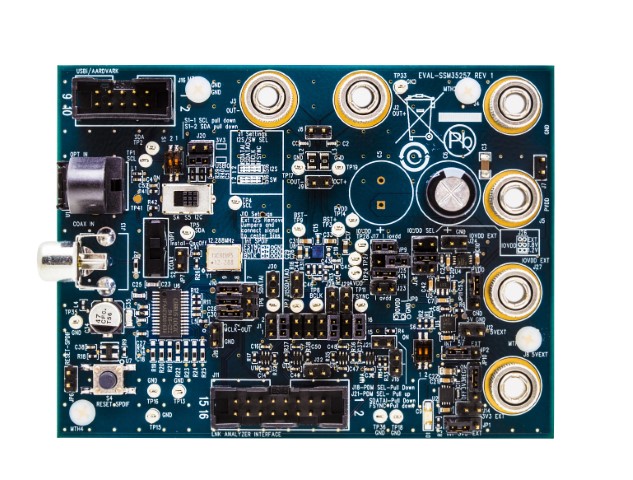

EVAL-SSM3525Z (angle) EVAL-SSM3525Z (top) EVAL-SSM3525Z (bottom)
