MAX98366

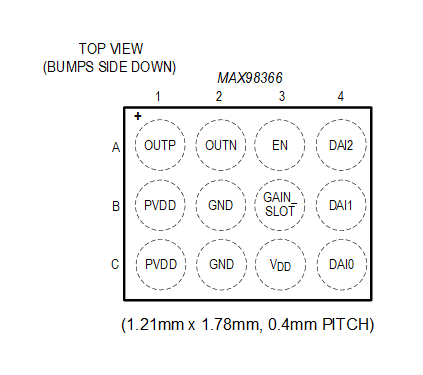

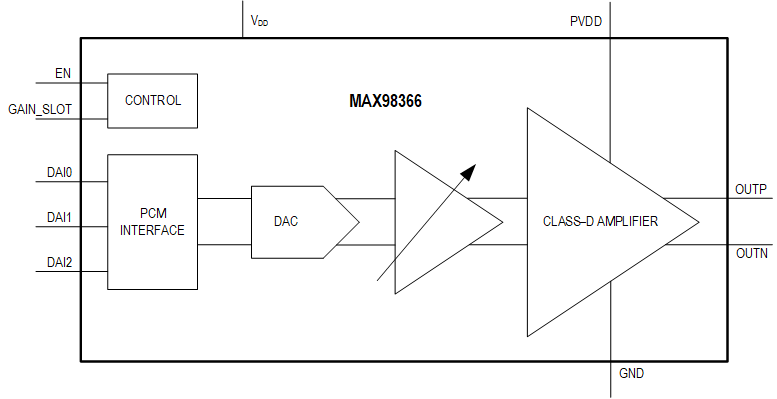

MAX98366は、業界をリードするクラスABのオーディオ性能をクラスDの効率で実現する、使いやすく、低コストのデジタル入力クラスDアンプです。デジタル・オーディオ・インターフェースは、様々なPCMおよびTDMクロッキング・スキームを自動的に認識するため、I²Cプログラミングが不要になります。電源、LRCLK、BCLK、デジタルオーディオを供給するだけでサウンドが生成されます。さらに、新しいピン配置により、高価なパッド内ビアを必要とせずに、コスト効率の高いウェハレベル・パッケージ（WLP）を使用できるようになります。3V～15Vの広い電源範囲により、本デバイスは8Ωの負荷に15Wを供給できます。

デジタルオーディオインターフェースは非常に柔軟性があります。これらのデバイスは、I²S、左詰め、および8チャンネルの時分割多重化（TDM）データ・フォーマットをサポートしています。デジタル・オーディオ・インターフェースは、8kHz、16kHz、32kHz、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、および192kHzのサンプル・レートに対応しています。このデバイスは超音波のユースケースをサポートし、48kHz（公称）を超えるサンプル・レートのデジタル・オーディオ入力信号に対して38.8kHz以上の通過帯域を自動的に提供します。データ・ワードは、I²Sおよび左詰めモードでは16ビット、24ビット、または32ビットで、TDMモードでは16ビットまたは32ビットにすることができます。

デジタル・オーディオ・インターフェースの入力閾値は、1.2Vおよび1.8Vロジックとのインターフェースに最適です。これらのデバイスは、最大5.5Vのロジック入力電圧に耐えることができます。

MAX98366AとMAX98366Bはターンオン時間が1msと短く、MAX98366CとMAX98366Dはターンオンとターンオフ時に13msでボリュームをランプアップします。

これらのデバイスには、PCM通信に通常使用される外部MCLK信号が不要です。これにより、サイズとピン数の削減に加えて、EMIとボード結合の問題が軽減されます。また、これらのデバイスは、BCLKおよびLRCLKで非常に高い広帯域ジッタ耐性（12ns、代表値）を備えており、堅牢な動作を提供します。

能動的な放射制限、エッジ・レート制限、オーバーシュート制御回路によってEMIが大幅に低減されています。フィルタレスのスペクトラム拡散変調方式により、従来のClass-Dデバイスに見られる出力フィルタリングが不要になり、ソリューションの部品点数が削減されます。

これらのデバイスは、-40°C〜+85°Cの温度範囲で仕様が規定されています。

アプリケーション

• スマート・スピーカ
• ワイヤレス・スピーカ
• スマートIoTとスマートホームデバイス
• ゲーミング・デバイス（オーディオおよびハプティクス）
• ラップトップとタブレット
• カメラ
