MAX30102

高感度パルス酸素濃度計および心拍数センサー、ウェアラブル型ヘルスケア用

すべて表示 showmore-icon

フィットネス/ヘルスケア用、高感度パルス酸素濃度計および心拍数バイオセンサー

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.41
特長
  • 心拍数モニタおよびパルス酸素濃度計バイオセンサーをLED反射型ソリューションに内蔵
  • 小型14ピン光モジュール(5.6mm x 3.3mm x 1.55mm)
    • カバーガラスの内蔵によって最適かつ堅牢な性能を実現
  • 超低電力動作によってモバイル機器に対応
    • 設定可能なサンプルレートとLED電流による省電力
    • 低電力心拍数モニタ:1mW以下
    • 超低シャットダウン電流:0.7µA (typ)
  • 高速データ出力性能
    • 高サンプルレート
  • 堅牢なモーションアーチファクト耐性
    • 高SN比
  • 動作温度範囲:-40℃~+85℃
製品概要
show more Icon

MAX30102は、高集積パルス酸素濃度計および心拍数モニタバイオセンサーモジュールです。このモジュールは、LED、フォトディテクタ、光学素子、および環境光除去を備えた低ノイズ電子回路を内蔵しています。MAX30102は、モバイルおよびウェアラブル機器の設計プロセスを容易にする完全なシステムソリューションを提供します。

MAX30102は、1.8V単一電源と、内蔵LED用の個別の3.3V電源で動作します。通信は、標準I2C対応インタフェースを介して行われます。このモジュールは、ソフトウェアを介してシャットダウンし、ゼロスタンバイ電流にすることができるため、電源レールを常に給電状態にしておくことが可能です。

アプリケーション

  • フィットネス補助装置
  • スマートフォン
  • タブレット
  • ウェアラブルデバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.41

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX30102EFD+
  • HTML
  • HTML
MAX30102EFD+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 9, 2019

- 1951

ASSEMBLY

MAX30102EFD+

製造中

MAX30102EFD+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 9, 2019

- 1951

arrow down

ASSEMBLY

MAX30102EFD+

製造中

MAX30102EFD+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX30102ACCEVKIT

MAX30102の評価キット

zoom

MAX30102ACCEVKIT

MAX30102の評価キット

MAX30102の評価キット

機能と利点

  • リアルタイム監視
  • 柔軟なPCB設計
  • USB給電
  • ボード上に加速度計を実装
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • Windows® 7、およびWindows 8/8.1対応ソフトウェア

製品の詳細

MAX30102の評価キット(EVキット)は、高集積パルス酸素濃度計および心拍数モニタ集積回路(IC)のMAX30102を評価するための実証済みデザインを提供します。このEVキットは2つのボードで構成されます。USBOSMBはマザーボードで、MAX30102DBEVKITはMAX30102と加速度計を内蔵したドータボードです。このEVキットはUSB電源を使用して給電され、センサー用の+1.8V、MAX30102の内蔵LED用の+4.5V、および加速度計用の+3.3Vを生成します。

このEVキットには、14ピンOESIPパッケージのMAX30102EFD+が実装されています。

アプリケーション

  • フィットネス補助装置
  • ウェアラブルデバイス
ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 2

maxrefdes117fig00

Heart-Rate and Pulse-Oximetry Monitor

zoomopens a dialog

MAXREFDES117

Heart-Rate and Pulse-Oximetry Monitor

Heart-Rate and Pulse-Oximetry Monitor

機能と利点

  • Optical Heart-Rate Monitor and Pulse Oximetry Solution
  • Tiny 12.7mm x 12.7mm (0.5in x 0.5in) Board Size
  • Low Power
  • Device Drivers
  • Free Algorithm
  • Example C Source Code For Arduino And mbed Platforms
  • Test Data

Competitive Advantages

  • Highly-integrated, small-size sensor
  • Non-chest based heart-rate/SpO2 detection
  • Ultra-low power consumption
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

19.03 M

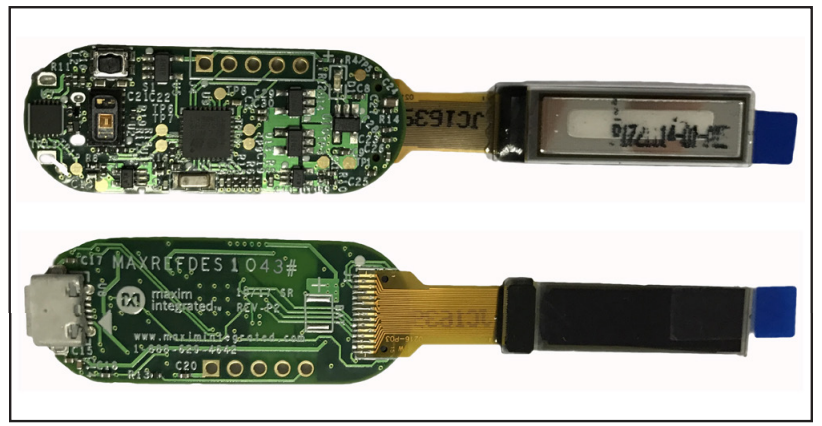

MAXREFDES1043

MAXREFDES1043: How to Monitor SpO2 Levels Using the MAX30102
