MAX20484

新規設計に推奨

Three- to Five-Input Power-System Monitor with Clock Monitor and Watchdog

A Complete ASIL D Compliant SoC Power-System Monitor with up to Five Voltage Monitor Inputs

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Small Solution
    • 2.35V to 5.60V Operating Supply Voltage
    • Only One External Component Required
    • 150µA Operating Current
    • 8µA Power-Down Mode
    • Universal Channel Configurations
  • High Precision
    • Selectable 102.5% to 110% OV Monitors
    • Selectable 97.5% to 90% UV Monitors
    • ±0.8% Accuracy with 0.5% Step Size
    • ASIL D Compliance
  • Highly Integrated
    • Five Fixed-Voltage Monitoring Inputs
    • Clock/Fault Monitor Input (25kHz to 50MHz)
    • Power-Sequencing Recording
    • Simple or Challenge/Response Windowed Watchdog
    • Fault Recording
    • CRC on I2C Interface
    • Programmable I2C Address
    • OTP Configuration with Error-Correcting Code and Reload Functionality
    • Two Independently Programmable Active-Low RESET Pins
  • 3mm × 3mm, 16-Pin, Side-Wettable TQFN-EP
  • AEC-Q100 Qualified
  • −40°C to +125°C Operating Temperature

The MAX20484 is a complete ASIL D compliant SoC power system monitor with up to five voltage monitor inputs. Each input has programmable OV/UV thresholds of between 2.5% and 10% with ±0.8% accuracy.

The MAX20484 contains a programmable flexible power sequence recorder (FPSR). This recorder stores power-up and power-down timestamps separately, and supports on/off and sleep/standby power sequences. The MAX20484 also contains a programmable challenge/response watchdog, which is accessible through the I2C interface, and an external clock/fault monitor along with two configurable active-low RESET outputs.

The MAX20484 significantly reduces system size and component count while improving reliability, as compared to separate ICs or discrete components. The MAX20484 meets ASIL D reliability when used with a supervisory controller. The device is designed to operate over the ambient temperature range of -40°C to +125°C.

Applications

  • ADAS
  • Autonomous Driving Processing Systems
  • Power System Supervision and MCU/SoC Monitoring
  • Remote Sensor Modules
MAX20484
Three- to Five-Input Power-System Monitor with Clock Monitor and Watchdog

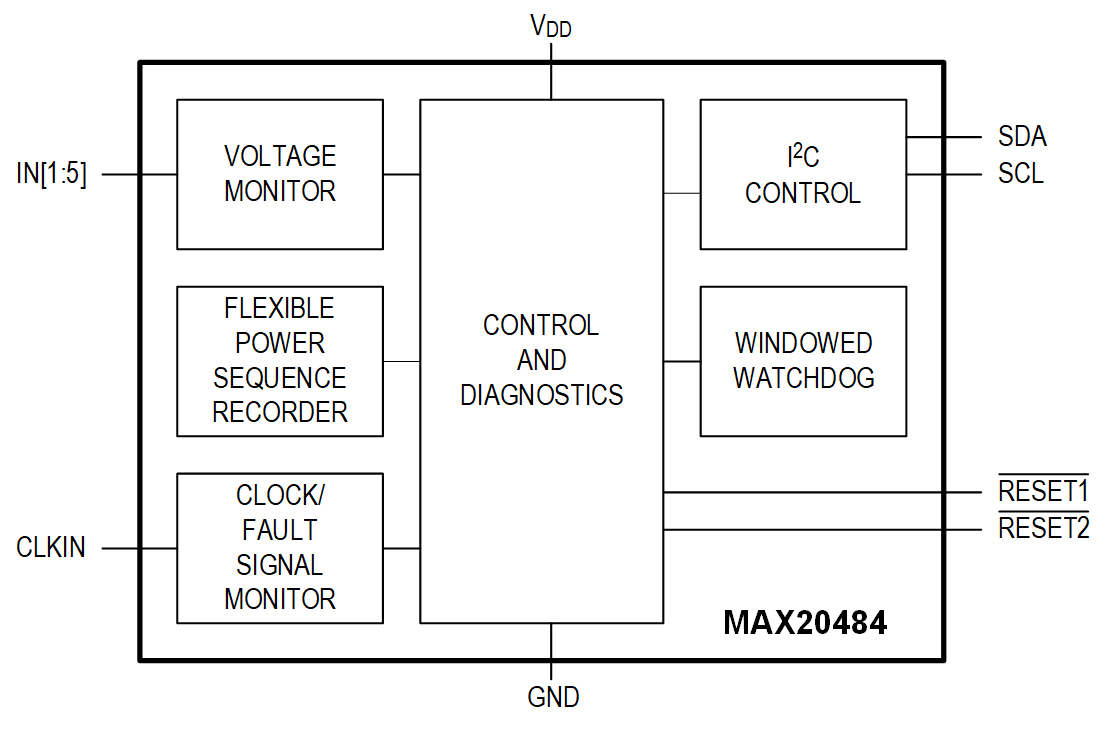

MAX20484 Simplified Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

秘密保持契約（NDA）をリクエスト

技術文書一式は、秘密保持契約（NDA）の締結後にご利用いただけます。

秘密保持契約（NDA）をリクエスト
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX20484EVKIT

Evaluation Kit for the MAX20484 Voltage Monitor with Watchdog and Clock Monitor

今すぐ購入 詳細を表示

機能と利点

  • Easy to Reach Test Points for Debugging
    • Pre and Post Filter Connections
    • Input Jumpers for Logic Probe Connections
  • I2C Communication Header Allows for Flexible Interfacing
  • Maxim PICO2MINIQ# Communication Board
  • Used with the MAX20484 Graphical User Interface
  • Fully Assembled and Tested

製品詳細

The MAX20484 evaluation kit (EV kit) provides a platform to evaluate the performance and features of the MAX20484 Power System Monitor. The voltage monitoring accuracy, watchdog, power sequence recorder, and clock monitoring of the MAX20484 are fully demonstrable through the evaluation board hardware and the accompanying software. Figure 1 shows the block diagram of the EV kit.

The I2C communication is controlled using a Universal Serial Bus (USB) to I2C bridge that provides an interface between the IC and Graphical User Interface (GUI) which provides access to the MAX20484’ register set for configuration and status reporting.

Applications

  • ADAS
  • Autonomous Driving Processing Systems
  • Power System Supervision and MCU/SoC Monitoring
  • Remote Sensor Modules

MAXPICO2MINIQ

Evaluation Kit for the MAX20484 Voltage Monitor with Watchdog and Clock Monitor

今すぐ購入 詳細を表示

機能と利点

  • Easy to Reach Test Points for Debugging
    • Pre and Post Filter Connections
    • Input Jumpers for Logic Probe Connections
  • I2C Communication Header Allows for Flexible Interfacing
  • Maxim PICO2MINIQ# Communication Board
  • Used with the MAX20484 Graphical User Interface
  • Fully Assembled and Tested

製品詳細

The MAX20484 evaluation kit (EV kit) provides a platform to evaluate the performance and features of the MAX20484 Power System Monitor. The voltage monitoring accuracy, watchdog, power sequence recorder, and clock monitoring of the MAX20484 are fully demonstrable through the evaluation board hardware and the accompanying software. Figure 1 shows the block diagram of the EV kit.

The I2C communication is controlled using a Universal Serial Bus (USB) to I2C bridge that provides an interface between the IC and Graphical User Interface (GUI) which provides access to the MAX20484’ register set for configuration and status reporting.

Applications

  • ADAS
  • Autonomous Driving Processing Systems
  • Power System Supervision and MCU/SoC Monitoring
  • Remote Sensor Modules
MAX20484EVKIT
Evaluation Kit for the MAX20484 Voltage Monitor with Watchdog and Clock Monitor
MAXPICO2MINIQ
Evaluation Kit for the MAX20484 Voltage Monitor with Watchdog and Clock Monitor
