LTC2980-24

新規設計に推奨

24チャンネルPMBusパワー・システム・マネージャ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 24個の電源をシーケンス／トリム／マージン付けして監視
  • 故障を管理、遠隔測定を監視、故障ログを作成
  • PMBus準拠のコマンド・セット
  • LTpowerPlay®GUIによるサポート
  • 電源をターゲットの0.15%以内にマージンまたはトリム付け
  • チャンネルごとの高速OV/UV監視回路
  • 複数のアナログ・デバイセズPSMデバイス間でシーケンシングと障害管理を調整
  • 内部EEPROMに自動的に障害ログを記録
  • 追加ソフトウェアなしで自動動作
  • 内部温度および入力電圧の監視回路
  • 24個の出力電圧、3個の入力電圧、内部ダイ温度の正確な監視
  • I2C/SMBusシリアル・インターフェース
  • 3.3V、または4.5V～15Vから給電可能
  • プログラマブルなウォッチドッグ・タイマー
  • 210ピン（8.1mm × 16.9mm）BGAパッケージを採用
LTC2980-24
24チャンネルPMBusパワー・システム・マネージャ

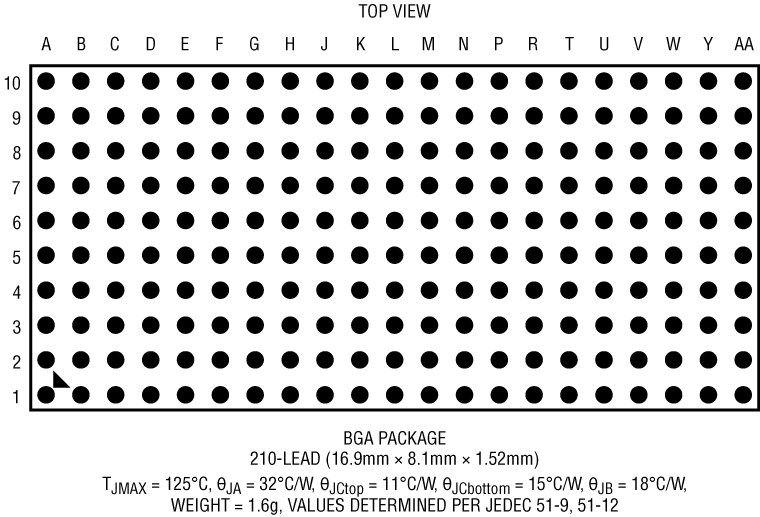

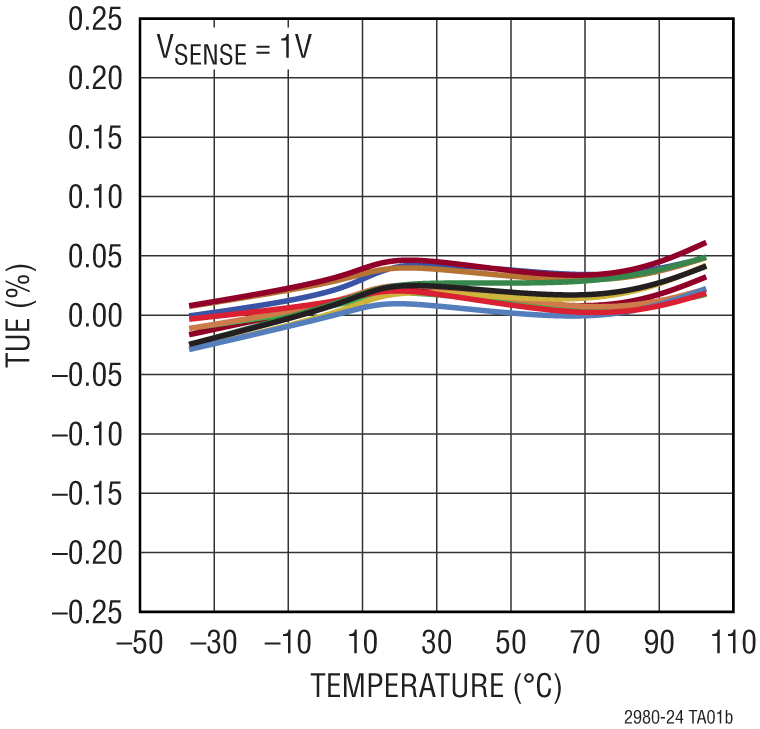

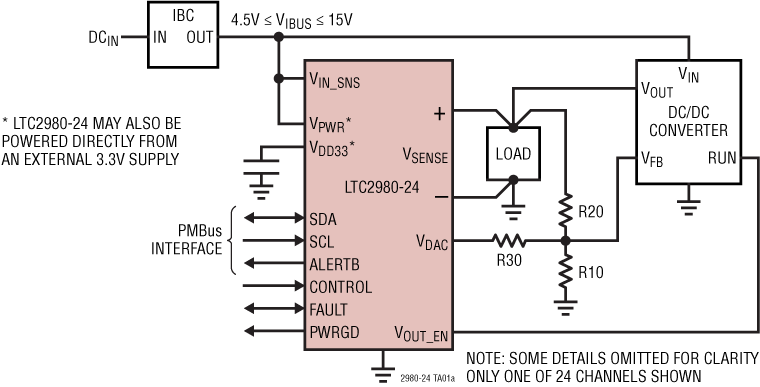

LTC2980-24 Application Circuit LTC2980-24 Performance Graph LTC2980-24 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC3097A-KIT

LTC2980-24 | LTC2980-24パワー・システム・マネージャを搭載した24チャンネル電源システム

今すぐ購入 詳細を表示

製品詳細

DC3097A-KITは、EEPROM内蔵24チャンネルI2C/SMBus/PMBus電源システム・マネージャ（PSM）に使用されるLTC2980-24のデモンストレーション・システムです。1つのDC3094Aボードと3つのDC1361Bボードの4つの回路ボードで構成されています。LTC2980-24は、DC3094Aに差し込まれた3つのDC1361B電源ボードによって提供される24個の電源レールをモニタリングして制御します。このシステムは24個の電源をシーケンス／トリム／マージン付け、監視、モニタリングし、故障ログを作成するLTC2980-24の機能をデモンストレーションします。これらの4つのボードは、デジタルにプログラマブルで、デジタルに管理された高度な24チャンネルの電源システムを構成します。

このボード・セットには、3つのDC1361Bボードが含まれ、24個の独立した電源レールがあります。24本のレールはいずれも、LTM4603 DC/DC μModule®スイッチング・レギュレータをベースにしています。DC1361Bボードは、出力電圧が0.8V～3.3Vになるように事前構成されています。帰還抵抗を変更することにより、電源チャンネルを異なる出力電圧に再構成することもできます。奇数番号のチャンネルの電流をモニタリングするようにLTC2980-24を構成することもできます。DC1361Bボードは、この機能をチャンネル7に対して有効にできるように設計されています。この構成では、チャンネル7はチャンネル6の1V出力の電流を測定します。

LTpowerPlay®グラフィカル・ユーザ・インターフェース（GUI）は、このデモンストレーション・システムをサポートしており、LTC2980-24の全機能を完全に制御できます。LTpowerPlayソフトウェアとDC3094Aハードウェア・システムを組み合わせることにより、LTC2980-24の構成設定値を設計、テストするための強力な開発環境を構築できます。LTpowerPlayはこれらの設定値を、LTC2980-24の内部EEPROMまたはプロジェクト・ファイルに保存します。このソフトウェアは、構成設定値とパワー・システム・マネージメントICからのリアルタイム計測値をすべて表示します。遠隔測定によって、LTC2980-24が作成する障害ログへのアクセスやデコーディングを容易に実行できます。このボードには、24個の電源レールに適したEEPROM値が事前にプログラムされています。プラグ・アンド・プレイにより、接続するだけで使用できます。

LTpowerPlayを使用した、アナログ・デバイセズ・エクスプレス（ADX）の事前プログラム済みデバイスをご注文ください。
www.analog.com/programming

DC3097A-KITデモ・ボードは、+12VDC電源などの外部電源で駆動できます。ソフトウェアとの通信はDC1613 USB-to-I2C/SMBus/PMBusコントローラにより提供されます。以下のアイテムが必要です。

  • +12VDC電源
  • USB-to-I2C/SMBus/PMBusコントローラ（DC1613）
  • LTpowerPlayソフトウェア
DC3097A-KIT
LTC2980-24 | LTC2980-24パワー・システム・マネージャを搭載した24チャンネル電源システム

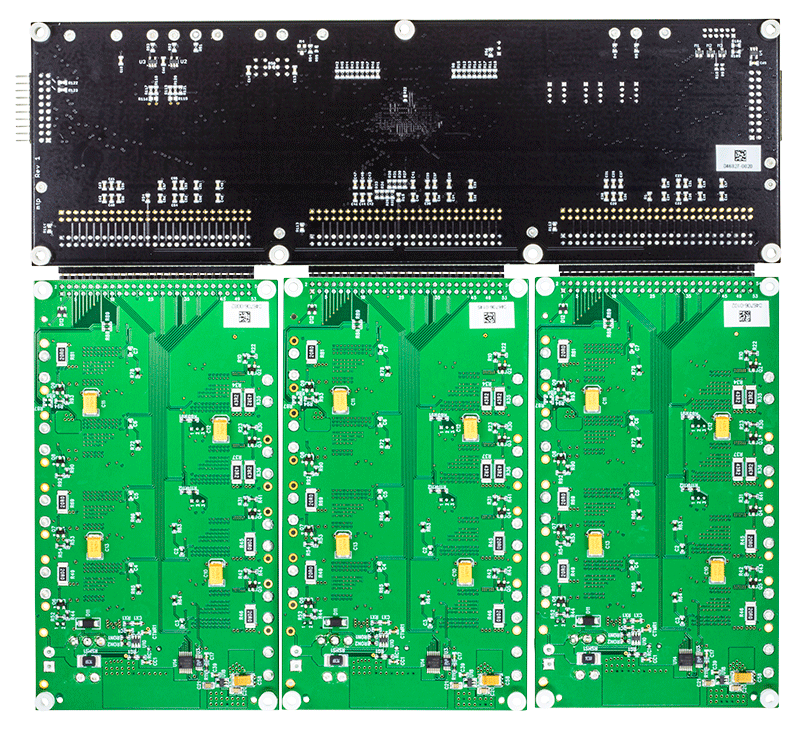

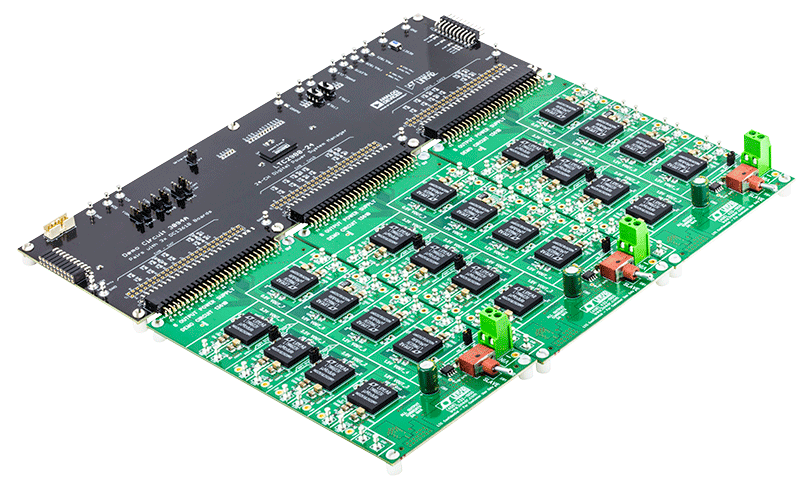

DC3097A-KIT Evaluation Board DC3097A-KIT Evaluation Board - Top View DC3097A-KIT Evaluation Board - Bottom View
