LTC2357-18

製造中

バッファ付きのクワッド、18 ビット、350 ksps/チャンネル差動 ±10.24 V ADC、30 VP-P コモンモード電圧範囲

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 4 個のバッファ付きチャンネル、同時サンプリング
  • チャンネルあたり 350 ksps のスループット
  • 85°C/125°C で最大入力リーク 500 pA/12 nA
  • ±3.5 LSB の INL（最大値、±10.24 V 範囲）
  • 18 ビットのノー・ミス・コードを確保
  • 広いコモンモード入力範囲
  • チャンネルあたり SoftSpan 入力範囲:
    • ±10.24 V、0 V ～ 10.24 V、±5.12 V、0 V ～ 5.12 V
    • ±12.5 V、0 V ～ 12.5 V、±6.25 V、0 V ～ 6.25 V
  • 96.4 dB シングル変換 S/N 比（代表値）
  • fIN = 2 kHz で −110 dB THD（代表値）
  • fIN = 200 Hz で 128 dB CMRR（代表値）
  • レール to レール入力オーバードライブ耐性
  • 内蔵リファレンスおよびバッファ（4.096 V）
  • SPI CMOS（1.8 V ～ 5 V）および LVDS シリアル I/O
  • 内部変換クロック、サイクル遅延なし
  • 消費電力: 175 mW（チャンネルあたり 44 mW、代表値）
  • 48 ピン（7 mm x 7 mm）LQFP パッケージ

LTC2357-18 は、バッファ付きの差動、広いコモンモード電圧範囲のピコアンペア入力を備えた、18 ビット、低ノイズ、4 チャンネルの同時サンプリング高精度逐次比較レジスタ（SAR）ADC です。内部リファレンスおよびバッファを使用し、5 V の低電源電圧や柔軟な高電源電圧で動作するこの SoftSpan™ ADC の各チャンネルは、±10.24 V、0 V ～ 10.24 V、±5.12 V、または 0 V ～ 5.12 V の信号を許容するように変換ごとに個別に設定できます。個々のチャンネルをディスエーブルにして残りのチャンネルのスループットを向上させることもできます。

LTC2357-18 の内蔵ピコアンペア入力アナログ・バッファ、広い入力コモンモード電圧範囲、128 dB CMRR により、ADC は最小限の基板スペースと消費電力でさまざまな信号を直接デジタル化できます。この入力信号の柔軟性と ±3.5 LSB の INL、18 ビットのノー・ミス・コード、96.4 dB の S/N 比とを組み合わせることで、LTC2357-18 は、幅広いダイナミック・レンジが必要な多くの高電圧アプリケーションにとって最適な選択肢になります。

LTC2357-18 は、ピンの選択可能な SPI CMOS（1.8 V ～ 5 V）および LVDS シリアル・インターフェースをサポートします。CMOS モードでは 1 ～ 4 レーンのデータ出力を採用することができるため、バスの幅とスループットを最適化できます。

アプリケーション

  • プログラマブル・ロジック・コントローラ
  • 工業用プロセス制御
  • 電力線のモニタリング
  • 試験および計測
LTC2357-18
バッファ付きのクワッド、18 ビット、350 ksps/チャンネル差動 ±10.24 V ADC、30 VP-P コモンモード電圧範囲

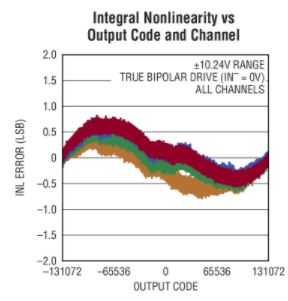

Differential Inputs & Sampling Channels Integral Nonlinearity vs Output Code and Channel
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ツールおよびシミュレーション

Linduino 3

ソフトウェアおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
DC2365A-B

LTC2357-18 デモ・ボード | バッファ付きのクワッド、18 ビット、350 ksps 同時サンプリング SAR ADC（DC590、DC2026、または DC890 が必要）

今すぐ購入 詳細を表示

製品詳細

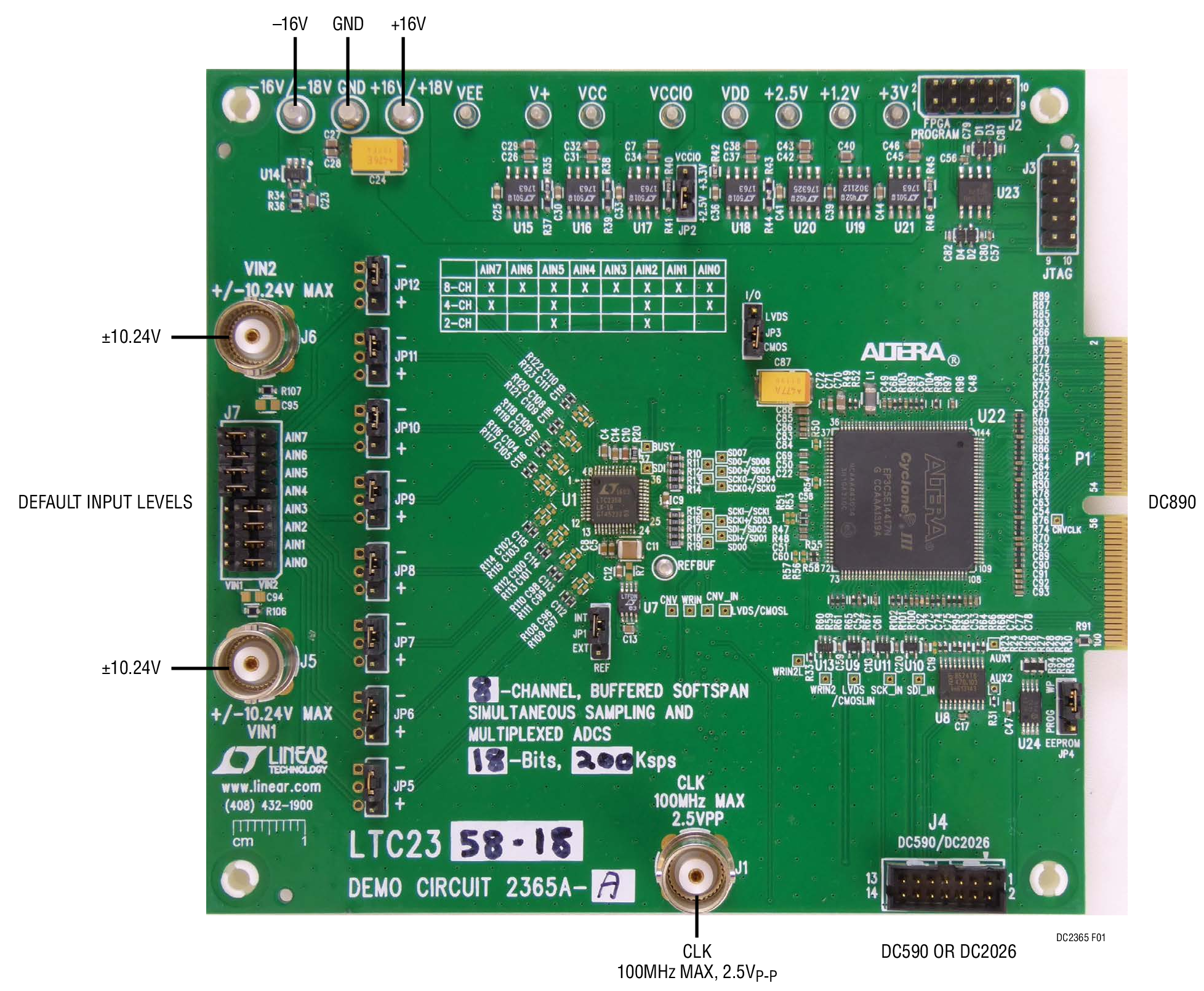

デモ回路 2365A は、LTC2358 バッファ付き入力 ADC ファミリーを特徴としています。LTC2358/LTC2357/LTC2353/LTC2333 は、フロント・エンド・バッファが内蔵された、低ノイズ、高速、16/18 ビット逐次比較レジスタ（SAR）ADC です。これらの ADC は広いコモンモード電圧範囲に対応しています。これらの ADC は、ピコアンペア入力と高い CMRR により、測定精度を維持したままさまざまなセンサーに直接接続できます。以下は LTC2358-18 についての説明ですが、同じファミリーのすべての部品に当てはまります。違いは、ビット数、チャンネル数、最大サンプル・レートだけです。LTC2358-18 は柔軟な SoftSpan™ インターフェースを備え、チャンネル単位で入力電圧スパンを変換ごとに制御できます。2.048 V の内部リファレンスと 2X バッファによって基本動作は簡略化されます。また、外部リファレンスを使用して ADC の入力範囲と S/N 比を高めることもできます。
