HMC6301

ミリ波レシーバー、57 GHz ~ 64 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 周波数帯域: 57 GHz ~ 64 GHz
  • RF 信号帯域幅: 最大 1.8 GHz
  • ノイズ指数: 8 dB(代表値)
  • レシーバー・ゲイン: 0 dB ~ 69 dB
  • デジタルおよびアナログの RF および IF ゲイン制御
  • ベースバンド・ゲインとフィルタ帯域幅を設定可能
  • 周波数シンセサイザ内蔵
  • イメージ除去フィルタ内蔵
  • 部分的な外部ループ・フィルタ
  • 外部 LO をサポート
  • 温度センサー内蔵
  • 256 QAM 変調をサポート
  • AM および FM 検出器内蔵
  • 汎用アナログ I/Q ベースバンド・インターフェース
  • 3 線式シリアル・デジタル・インターフェース
  • 75 ボール RoHS 準拠ウェーハ・レベル・ボール・グリッド・アレイ
製品概要
show more Icon

HMC6301BG46 は、RoHS 準拠の 6 mm x 4 mm ウェーハ・レベル・ボール・グリッド・アレイ(WLBGA)パッケージを採用したフル機能のミリ波レシーバー集積回路で、低ノイズ・アンプ(LNA)、イメージ除去フィルタ、RF-IF ダウンコンバータ、IF フィルタ、I/Q ダウンコンバータ、周波数シンセサイザを搭載しています。このレシーバーは 57 GHz ~ 64 GHz で動作し、両側波帯変調の帯域幅は最大 1.8 GHz です。

内蔵のシンセサイザは、優れた位相ノイズで 250 MHz、500 MHz または 540 MHz ステップのチューニングを行い 、最大 64 QAM の変調をサポートします。オプションとして、外部から LO 信号を注入することができるので、選択可能な LO 特性または位相コヒーレントな送受信動作、さらに 256 QAM の変調が可能です。汎用アナログ・ベースバンド IQ インターフェースを介して、様々な変調方式がサポートされます。

このレシーバー・デバイスは AM および FM 検出器も内蔵しており、OOK、FSK または MSK 変調を復調し、高速データ・コンバータを必要とせずに低価格で低消費電力のシリアル・データ・リンクを実現します。

RF、IF およびベースバンド段でゲイン制御が行われ、最大ゲインで 8 dB(代表値)の低いノイズ指数を維持します。HMC6300BG46 トランスミッタと組み合わせると、無認可の 60 GHz ISM 帯域のマルチ Gb/s 動作向けのフル機能 60 GHz 送信/受信チップセットになります。

アプリケーション

  • 小型セル・バックホール
  • 60 GHz ISM 帯域データ・レシーバー
  • マルチ Gb/s データ通信
  • WiGig/802.11ad 無線
  • 高品位ビデオ伝送
  • レーダー/高解像度画像

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-HMC6301

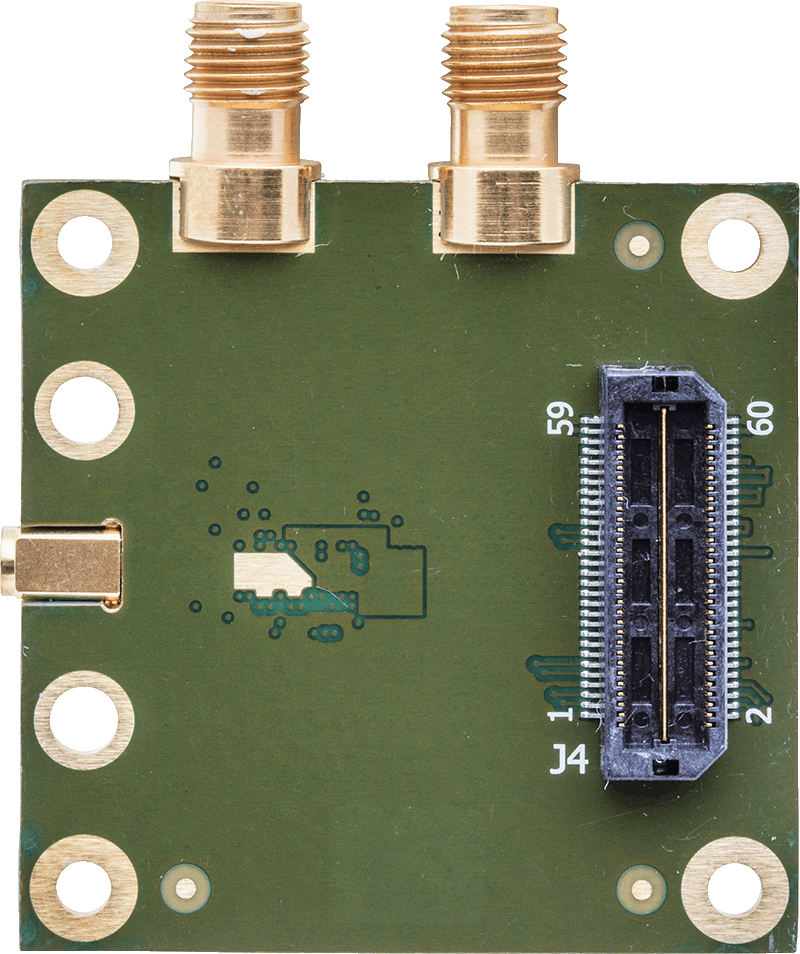

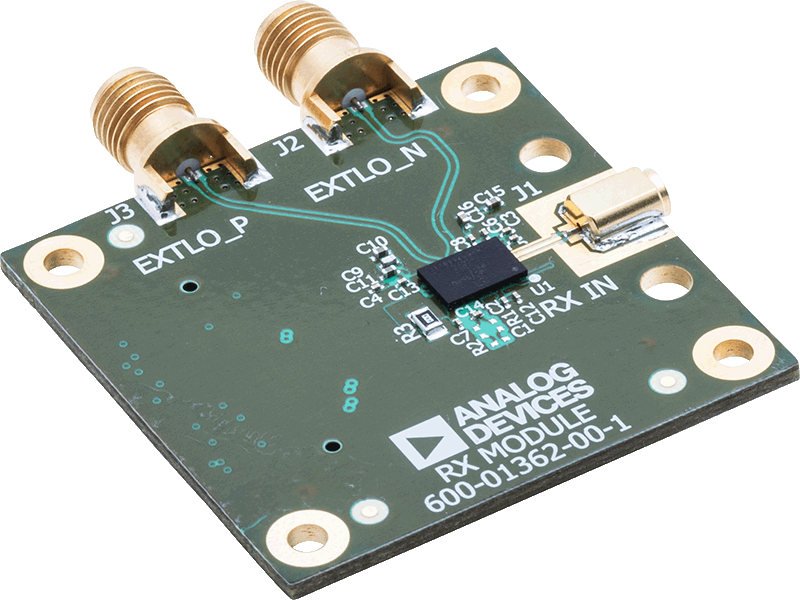

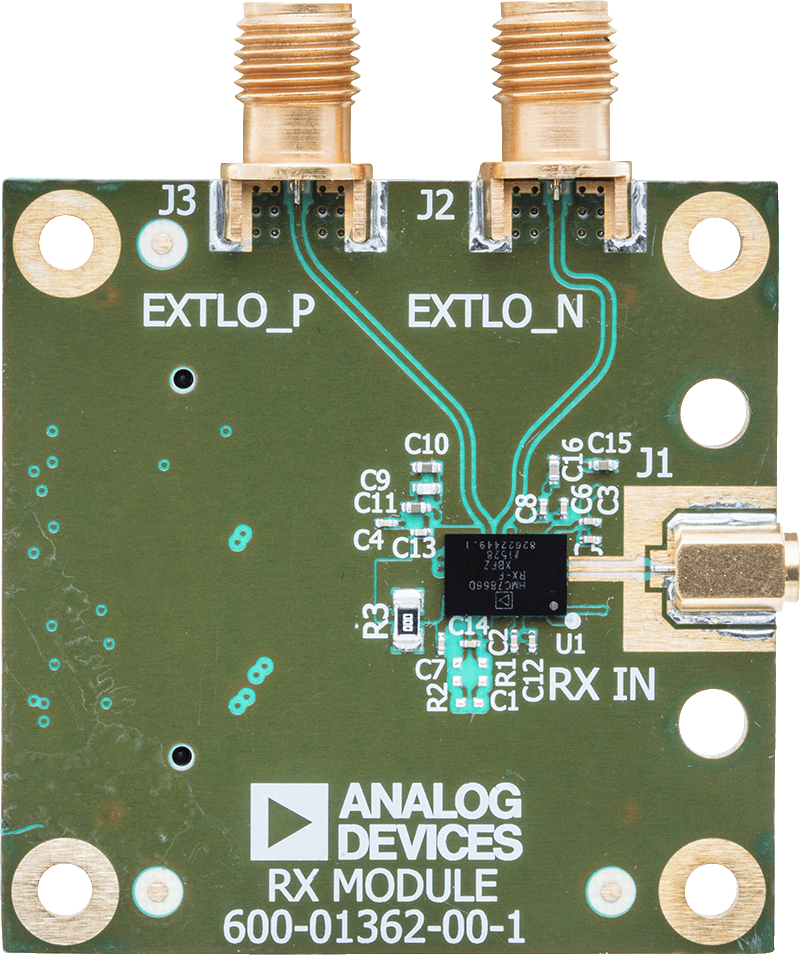

HMC6301 Evaluation Board
