製品概要

機能と利点

  • 周波数帯域: 57 GHz ~ 64 GHz
  • RF 信号帯域幅: 最大 1.8 GHz
  • 1 dB 圧縮ポイントの出力電力: 15 dBm
  • ゲイン: 5 dB ~ 35 dB
  • デジタルおよびアナログの RF および IF ゲイン制御
  • 周波数シンセサイザ内蔵
  • イメージ除去フィルタ内蔵
  • 部分的な外部ループ・フィルタ
  • 外部 LO をサポート
  • 温度センサー内蔵
  • 256 QAM 変調をサポート
  • MSK 変調器内蔵
  • 汎用アナログ I/Q ベースバンド・インターフェース
  • 3 線式シリアル・デジタル・インターフェース
  • 65 ボール RoHS 準拠ウェーハ・レベル・ボール・グリッド・アレイ

製品概要

HMC6300 は、RoHS 準拠の 6 mm x 4 mm ウェーハ・レベル・ボール・グリッド・アレイ(WLBGA)を採用したフル機能のミリ波トランスミッタ集積回路です。57 GHz ~ 64 GHz で動作し、変調帯域幅は最大 1.8 GHz です。内蔵のシンセサイザは、優れた位相ノイズで 250 MHz、500 MHz または 540 MHz ステップのチューニングを行い 、最大 64 QAM の変調をサポートします。オプションとして、外部から LO 信号を注入することができるので、選択可能な LO 特性または位相コヒーレントな送受信動作、さらに最大 256 QAM の変調が可能です。汎用アナログ・ベースバンド IQ インターフェースを介して、様々な変調方式がサポートされます。このトランスミッタ・チップはオプションとして専用の FSK、MSK、OOK 変調方式をサポートしており、高速データ・コンバータを必要とせずに低価格で低消費電力のシリアル・データ・リンクを実現します。差動出力は、 100 Ω 負荷に最大 15 dBm のリニア出力電力を供給します。最大 12 dBm のシングルエンド動作もサポートしています。HMC6301 と組み合わせると、無認可の 60 GHz ISM 帯域のマルチ Gb/s 動作向けのフル機能 60 GHz トランシーバー・チップセットになります。

アプリケーション

  • 小型セル・バックホール
  • 60 GHz ISM 帯域データ転送
  • マルチ Gb/s データ通信
  • WiGig/802.11ad 無線
  • 高品位ビデオ伝送
  • レーダー/高解像度画像

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

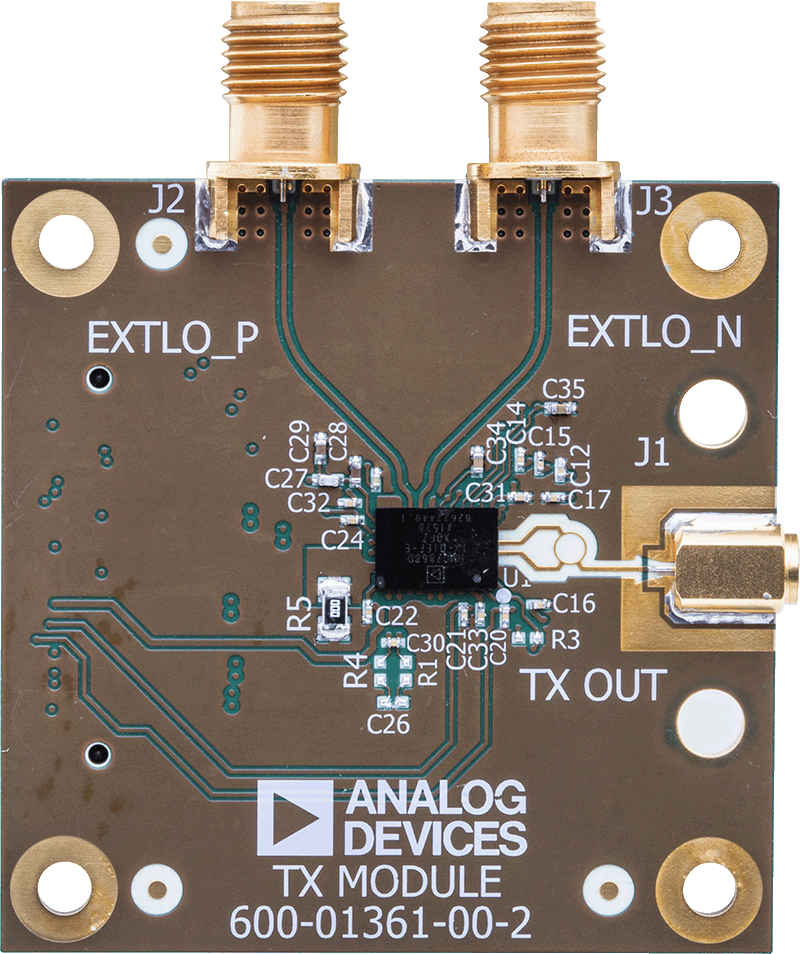

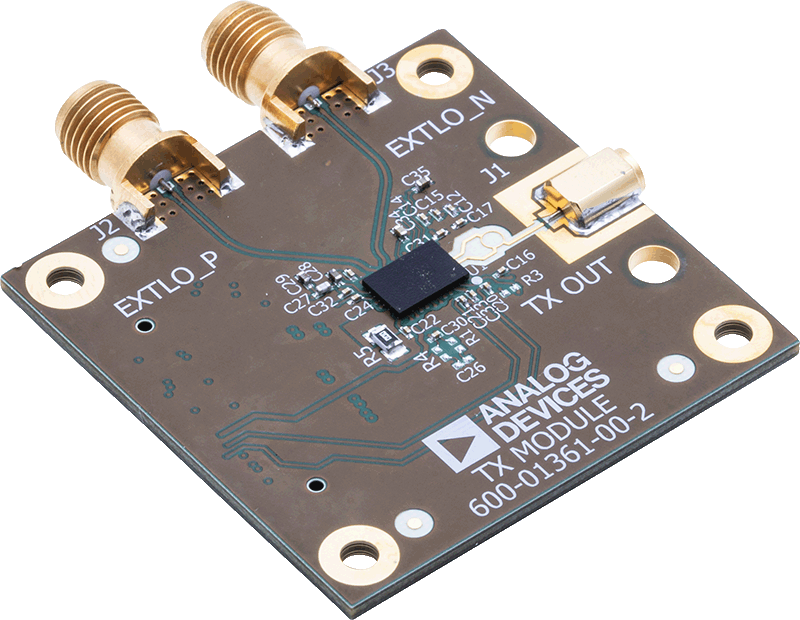

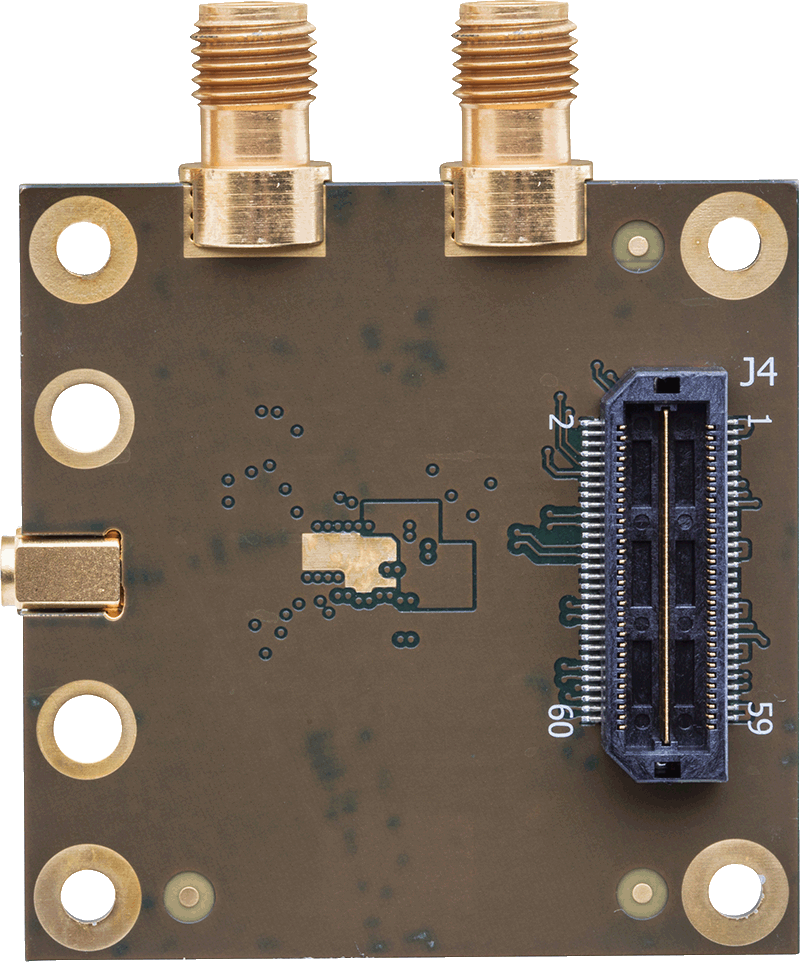

評価キット (1)
