製品概要

機能と利点

  • パッシブ:DC バイアス不要
  • 変換損失: 9 dB(代表値)
  • イメージ除去: 20 dB(代表値)
  • LO/RF アイソレーション: 35 dB(代表値)
  • LO/IF アイソレーション: 25 dB(代表値)
  • IP3: 18 dBm(代表値)
  • P1dB:17 dBm(代表値)
  • IF ピン周波数: DC ~ 4.5 GHz

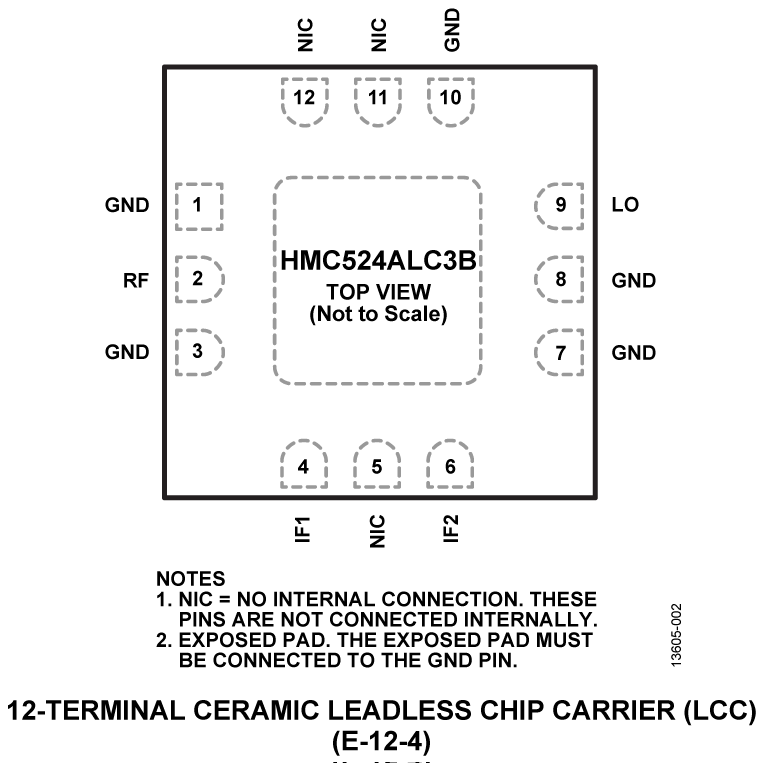

  • 12 ピン、3 mm × 3 mm SMT セラミック・パッケージ

製品概要

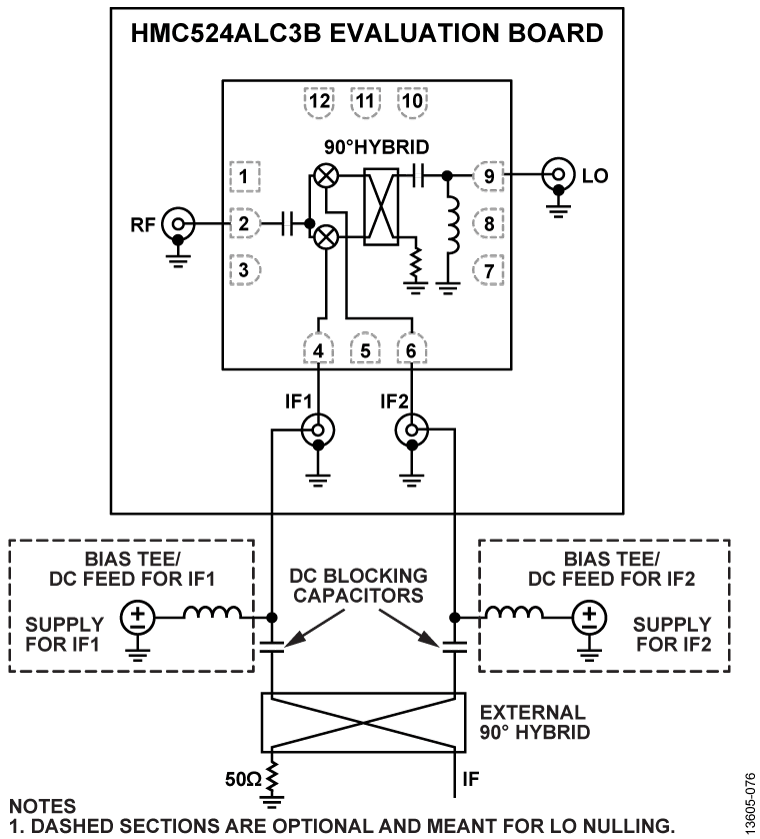

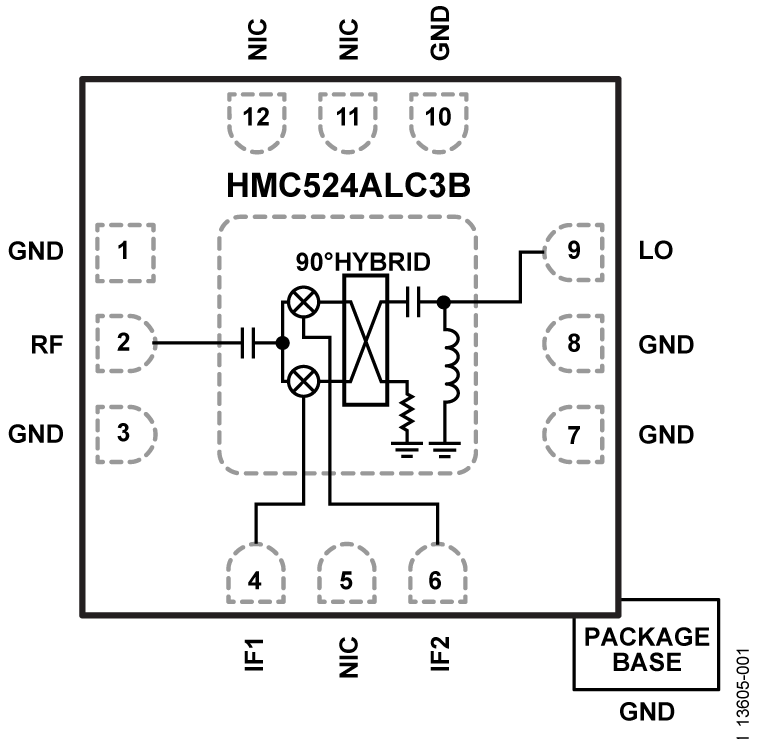

HMC524ALC3B は、小型のガリウム・ヒ素(GaAs)、モノリシック・マイクロ波集積回路(MMIC)の同相/直交(I/Q)ミキサーで、リードレス RoHS 準拠の表面実装(SMT)セラミック・パッケージを採用しています。このデバイスは、イメージ除去ミキサーまたは単側波帯アップコンバータとして使用できます。このミキサーは、2 つの標準的なダブル・バランスド・ミキサー・セルと、GaAs 金属半導体電界効果トランジスタ(MESFET)プロセスで製造された 90° ハイブリッド・カプラを使用しています。低周波数の直交ハイブリッドにより、100 MHz IF 出力が生成されます。

このデバイスは、ハイブリッド型イメージ除去ミキサーと単側波帯アップコンバータ・アセンブリよりはるかに小さい代替デバイスです。HMC524ALC3B はワイヤ・ボンディングが不要なので、表面実装製造技術を使用することができます。

アプリケーション

  • ポイント to ポイント無線
  • ポイント to マルチポイント無線および VSAT
  • 試験装置およびセンサー
  • 防衛用

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

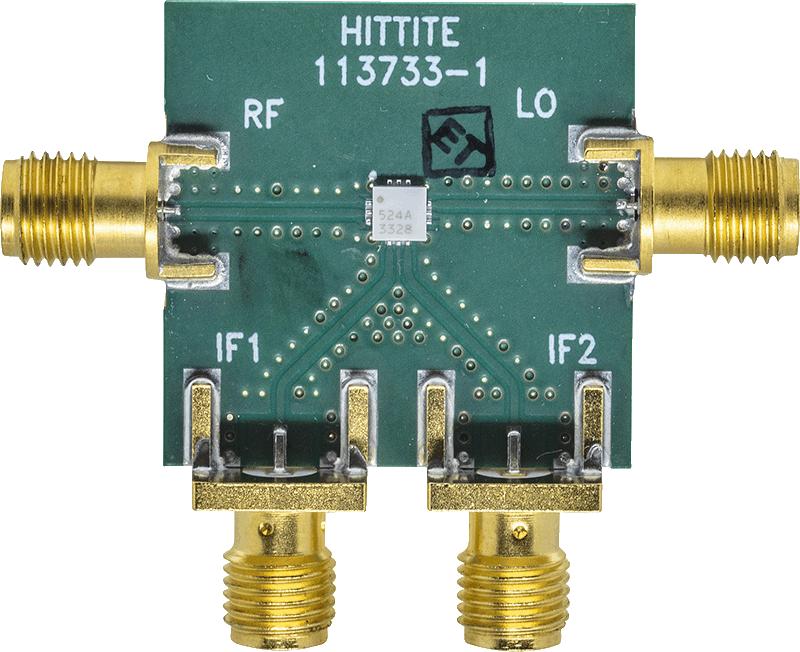

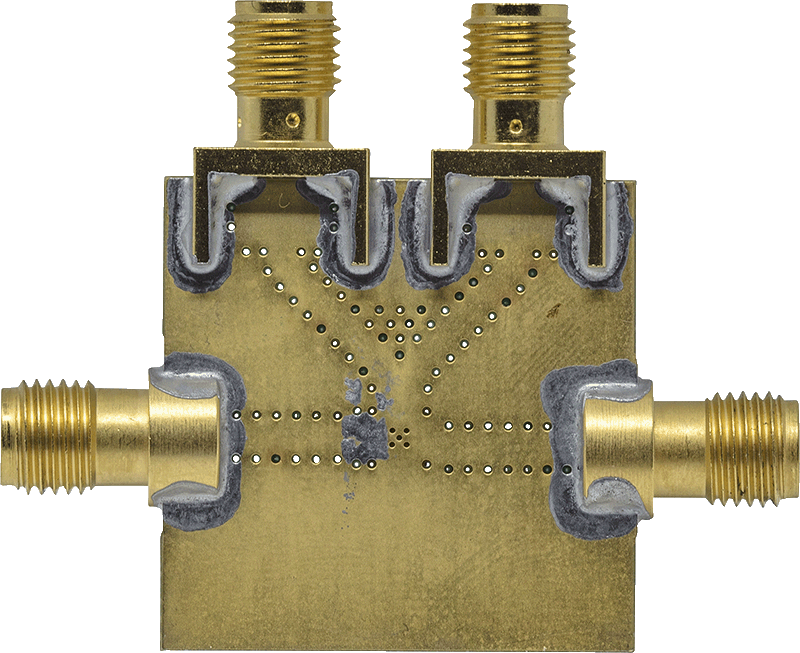

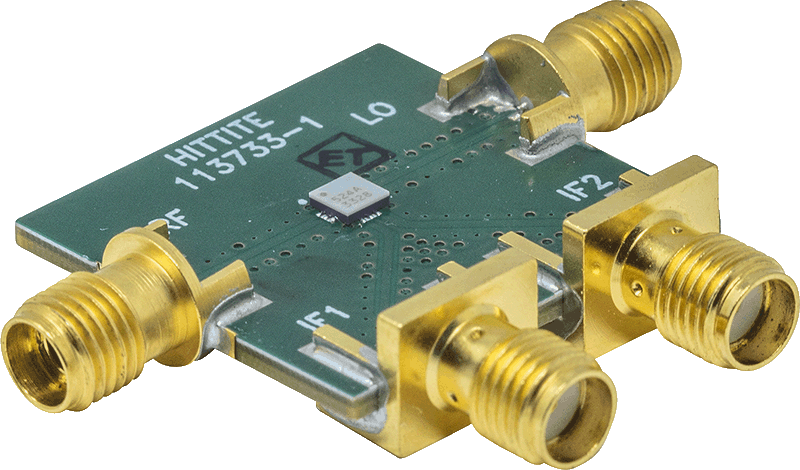

評価キット (1)
