HMC478
製造中止HMC478MP86 / HMC478SC70 / HMC478ST89
SiGe, HBT, gain block amplifier SMT, DC to 4 GHz
- 製品モデル
- 6
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- P1dB output power: 17 dBm or 18 dBm
- Gain: 22 dB or 23 dB
- Output third-order intercept points (IP3): 31 dBm, 32 dBm, or 33 dBm
- Cascadable 50 Ω inputs/outputs
- Single supply: 5 V to 8 V
- Industry standard SOT89 package or SC70 package
- Robust 1,000V ESD, Class 1C
The HMC478 devices are SiGe, heterojunction bipolar transistor (HBT), gain block MMIC, SMT amplifiers covering dc to 4 GHz. These amplifiers can be used as cascadable 50 Ω RF/IF gain stages as well as LO or PA drivers with up to 17 dBm or 20 dBm output power. These amplifiers offer 22 dB or 23 dB of gain with 31 dBm, 32 dBm, or 33 dBm output IP3 at 850 MHz, while requiring only 62 mA from a single positive supply. The Darlington feedback topology results in reduced sensitivity to normal process variations and excellent gain stability over temperature while requiring a minimal number of external bias components.
Applications
- Cellular/PCS/3G/4G
- Fixed wireless and WLAN
- CATV, cable modem, and direct broadcast satellite (DBS)
- Microwave radio and test equipment
推奨代替製品
ドキュメント
品質関連資料 4
テープ＆リール仕様 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

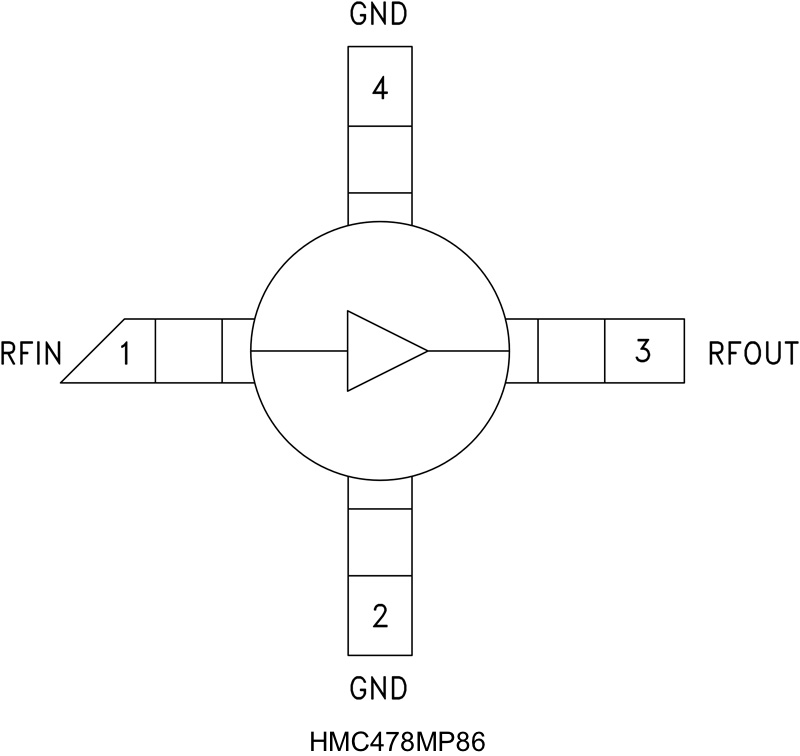

| HMC478MP86E | 4-Lead MP86 | ||
| HMC478MP86ETR | 4-Lead MP86 | ||

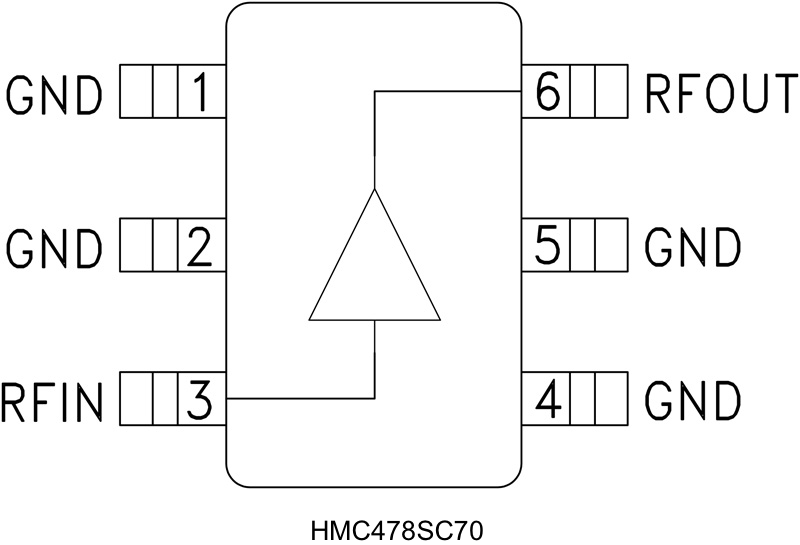

| HMC478SC70E | 6-Lead SC70 | ||
| HMC478SC70ETR | 6-Lead SC70 | ||

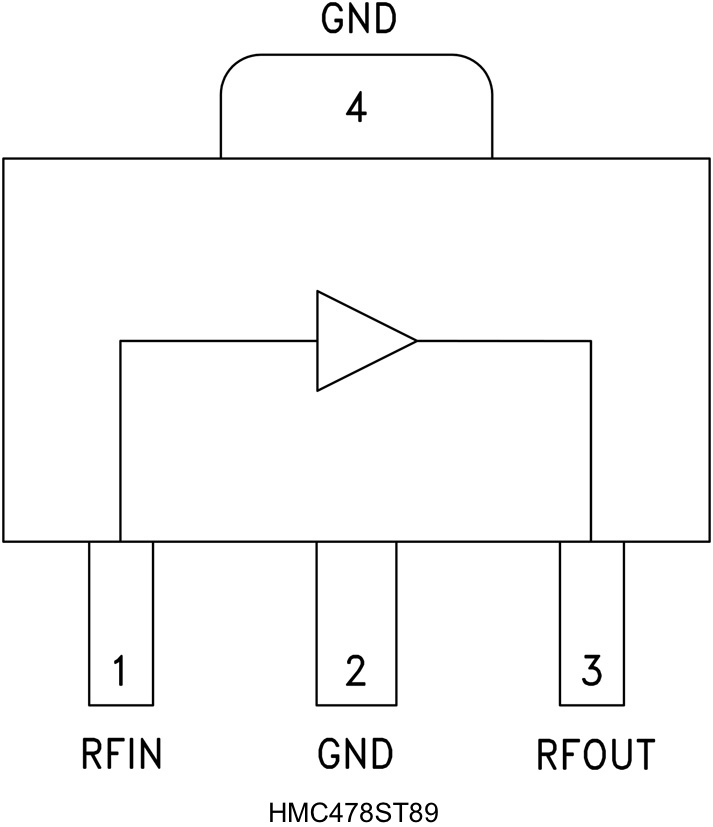

| HMC478ST89E | 3-Lead SOT-89 | ||
| HMC478ST89ETR | 3-Lead SOT-89 |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
12 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC478MP86E | 製造中止 | |
| HMC478MP86ETR | 製造中止 | |
| HMC478SC70E | 製造中止 | |
| HMC478SC70ETR | 製造中止 | |
| HMC478ST89E | 製造中止 | |
| HMC478ST89ETR | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| HMC311SC70 | InGaP HBT Gain Block Amplifier SMT, DC - 8 GHz |
ツールおよびシミュレーション
評価用キット
HMC478SC70 Evaluation Board.
資料
HMC478ST89 Evaluation Board
資料
HMC478MP86 Evaluation Board.
