HMC394
HMC394
Info :
新規設計に推奨
Info :
新規設計に推奨
お探しの製品ではありませんか
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
4
1Ku当たりの価格
特長
- SSB 位相ノイズ:
100 kHz で -153 dBc/Hz - 選択可能な分周比: 2 ~ 32
- 5 ビット並列制御
- 広い入力電力範囲:
-20 dBm ~ +10 dBm - 4 mm×4 mm リードレス SMT パッケージ
製品概要
HMC394LP4(E) は、GaAs HBT を使用した低ノイズのプログラマブル 5 ビット・カウンタで、4 mm×4 mm のリードレス表面実装パッケージを採用しています。このデバイスは、最大 2.2 GHz の入力周波数で N = 2 ~ 32 の連続分周比に設定できます。出力電圧振幅は 800 mV で、デューティ・サイクルは N に反比例します。このカウンタは 100 kHz オフセット時に付加される SSB 位相ノイズが -153 dBc/Hz と低いため、低ノイズ・シンセサイザのアプリケーションに最適です。
アプリケーション
- 衛星通信システム
- ポイント to ポイントおよび
- ポイント to マルチポイント無線
- LMDS
- SONET
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
製品モデル
4
1Ku当たりの価格
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
技術資料
1
データシート 1
参考資料 5
製品選択ガイド 1
品質関連資料 3
テープ&リール仕様 1
設計リソース 4
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
HMC394LP4 | 24-Lead QFN (4mm x 4mm w/ EP) |
|
|
HMC394LP4E | 24-Lead QFN (4mm x 4mm w/ EP) |
|
|
HMC394LP4ETR | 24-Lead QFN (4mm x 4mm w/ EP) |
|
|
HMC394LP4TR | 24-Lead QFN (4mm x 4mm w/ EP) |
|
- HMC394LP4
- ピン/パッケージ図
- 24-Lead QFN (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC394LP4E
- ピン/パッケージ図
- 24-Lead QFN (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC394LP4ETR
- ピン/パッケージ図
- 24-Lead QFN (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- HMC394LP4TR
- ピン/パッケージ図
- 24-Lead QFN (4mm x 4mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
PCN/PDN情報
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 29, 2023
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC394LP4E
製造中
HMC394LP4ETR
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 29, 2023
- 22_0048
Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products
HMC394LP4E
製造中
HMC394LP4ETR
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
EVAL-HMC394LP4

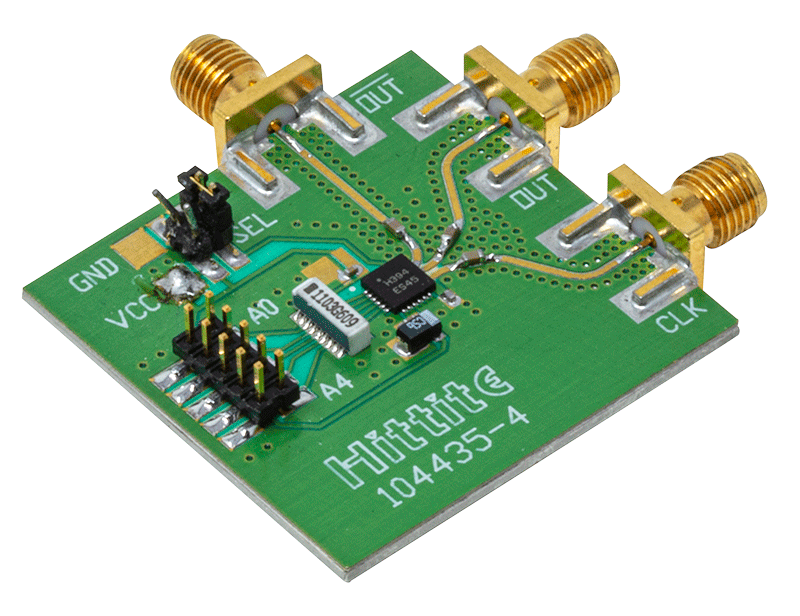

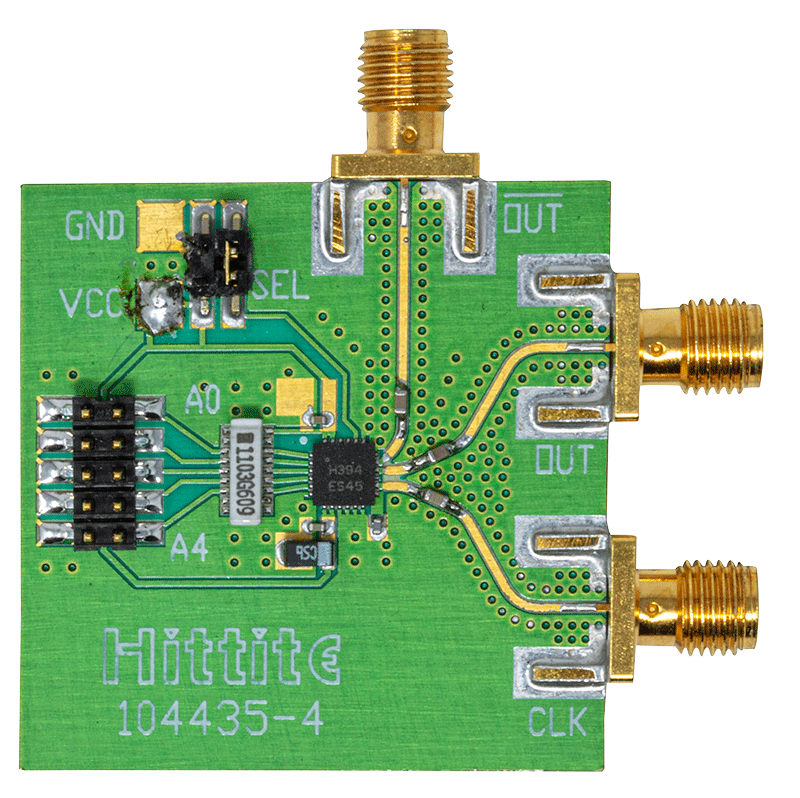

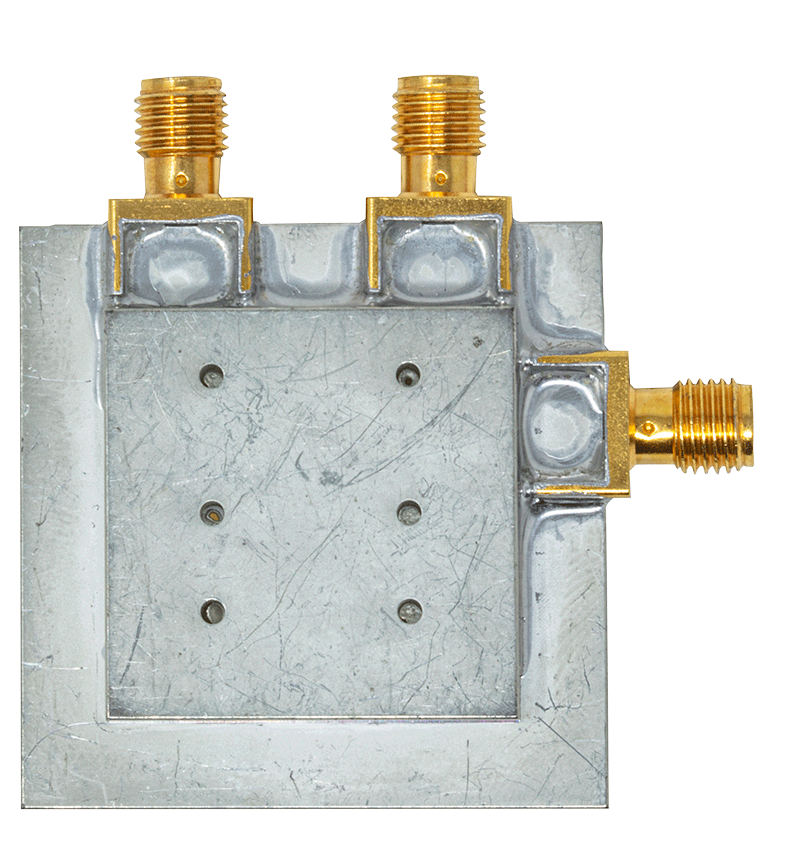

HMC394LP4 Evaluation Board
製品の詳細
This page contains ordering information for evaluating the HMC394LP4.
The design files link includes the BOM, schematics, and Gerber files for the evaluation board.
