ADXL373

マイクロパワー、3軸、±400g、デジタル出力、MEMS加速度センサー

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.32
特長
  • 測定範囲:±400g
  • 160Hz~2560Hzの範囲で帯域幅を選択可能、4極アンチエイリアシング・フィルタ内蔵
  • 選択可能なオーバーサンプリング比
  • 調整可能なハイパス・フィルタ
  • 超低消費電力
    • コイン・セル・バッテリによる電力供給が可能
    • 19µA @ 2560Hz ODR、2.5V電源
    • 低消費電力、低gアクティブ検出のためのウェークアップ・モード
    • 閾値を調整可能なインスタント・オン・モード:1.4µA
    • スタンバイ・モード:0.1µA
  • システム・レベルの節電を実現する組込み機能
    • プロセッサの介入が不要な自律的割込み処理
  • 超低消費電力のイベント・モニタリング:衝突を検出し、過渡イベントを取り込むのに十分な速度でウェークアップ
  • 調整可能な低g閾値のアクティブ/インアクティブ検出
  • 広い動作電圧範囲:1.6V~3.5V
  • 外部トリガによる加速度サンプルの同期
  • SPIデジタル・インターフェースとI2Cインターフェース形式をサポート
  • スケール・ファクタ200mg/LSBで12ビット出力
  • 広い動作温度範囲:-40℃~+105℃
  • 小型・薄型パッケージ:3.00mm × 3.25mm × 1.06mm
製品概要
show more Icon

ADXL373は超低消費電力の3軸±400gマイクロマシン(MEMS)加速度センサーで、出力データ・レート(ODR)が2560Hzのときの消費電流は19µAです。ADXL373は、低消費電力動作を実現するためにフロント・エンドの電源のオン/オフを行わないので、センサー出力にエイリアスが生じるおそれはありません。

ADXL373は、超低消費電力に加えて、システム・レベルの消費電力を低減しながら衝撃を検出することができます。

さらに、インアクティブ期間中のモーション・モニタリング用に、割込み駆動によるウェークアップ機能を備えた追加の低消費電力モードが2つあります。ウェークアップ・モードでは、出力ノイズを十分小さく抑えるために加速度データを平均化して、低g閾値でデバイス動作をトリガすることができます。インスタント・オン・モードでは、ADXL373は1.4µA消費し、衝突の有無について継続的に環境をモニタします。内部で設定した閾値を超える衝突イベントが検出された場合、デバイスは、イベントを記録するのに十分な速さで通常動作モードに切り替わります。

高gアプリケーションでは、広い周波数範囲にわたって加速度成分が現れる傾向があります。ADXL373は、高gアプリケーションによく見られる帯域外信号を減衰させる、4極ローパス・アンチエイリアシング・フィルタを内蔵しています。また、ADXL373は、周囲温度ドリフトのような初期誤差およびゆっくりと変化する誤差を除去するために、ハイパス・フィルタも内蔵しています。

ADXL373は、200mg/LSBのスケール・ファクタで12ビットのデータを出力します。設定レジスタとデータ・レジスタには、シリアル・ペリフェラル・インターフェース(SPI)、またはI2Cプロトコルを介してアクセスできます。ADXL373は広い電源電圧範囲で動作し、3.00mm × 3.25mm × 1.06mmのパッケージを採用しています。

アプリケーション

  • 衝撃および衝突の検出
  • 資産の健全性評価
  • 携帯型モノのインターネット(IoT)のエッジ・ノード
  • 脳震盪および頭部外傷の検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$9.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADXL373BCCZ-RL
  • HTML
  • HTML
ADXL373BCCZ-RL7
  • HTML
  • HTML

評価用キット 1

reference details image

EVAL-ADXL373Z

ADXL373マイクロパワー、3軸、±400g、デジタル出力、MEMS加速度センサーの評価

zoom

EVAL-ADXL373Z

ADXL373マイクロパワー、3軸、±400g、デジタル出力、MEMS加速度センサーの評価

ADXL373マイクロパワー、3軸、±400g、デジタル出力、MEMS加速度センサーの評価

機能と利点

  • 5ピンのヘッダ搭載用のスペースを設けた2セットのビア
  • プロトタイピング・ボードまたはPCBへの取り付けが簡単
  • 小型サイズおよびボードの剛性により、システムおよび加速度計測への影響を最小化

製品の詳細

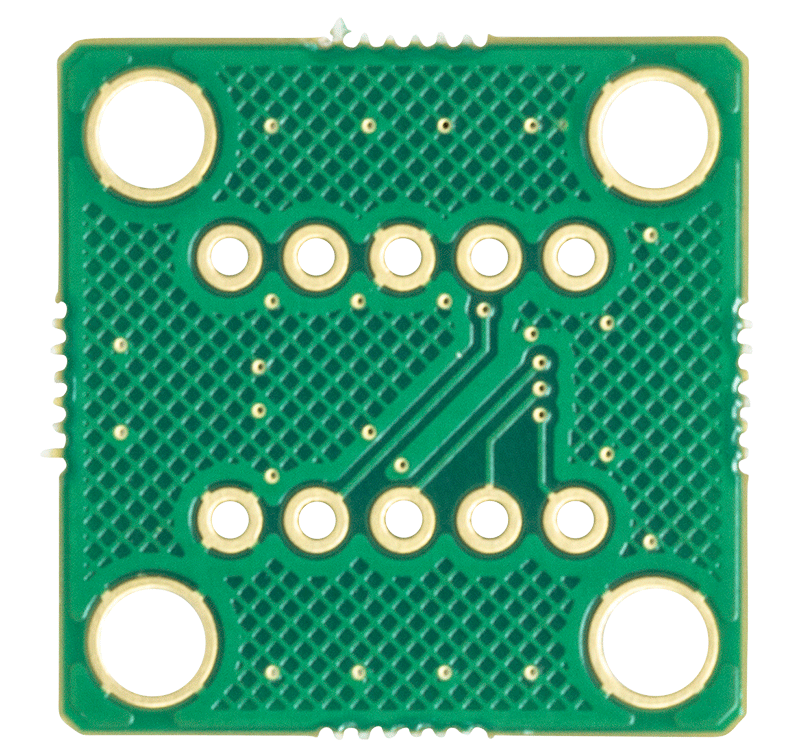

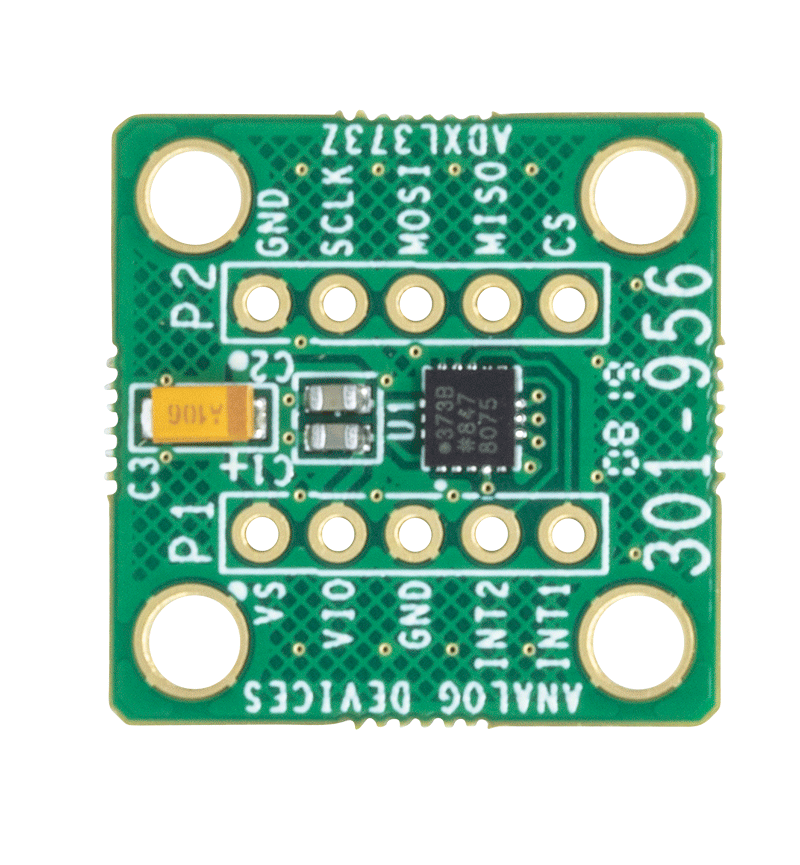

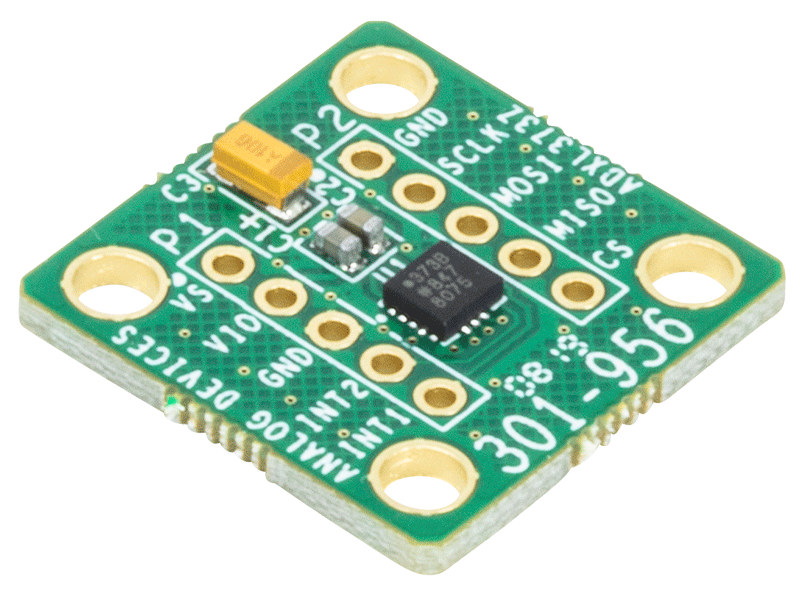

EVAL-ADXL373Zは、ADXL373マイクロパワー3軸±400gデジタル出力マイクロマシン(MEMS)加速度センサーの性能評価を手早く行うことができる、シンプルな評価ボードです。

EVAL-ADXL373Zは既存のシステムにおけるADXL373の評価に最適です。この評価ボードは剛性があり小型サイズであるため、システムと加速度計測の両方に対してボードの影響が最小になります。

ADXL373の詳細については、ADXL373のデータシートを参照してください。これらの評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
