ADMV1009

GaAs MMIC 差動アップコンバータ、12.7 GHz ~ 15.4 GHz、上側波帯

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$45.23
特長
  • RF 出力周波数範囲: 12.7 GHz ~ 15.4 GHz
  • IF 入力周波数範囲: 2.8 GHz ~ 4 GHz
  • LO 入力周波数範囲: 9 GHz ~ 12.6 GHz
  • 50 Ω の RF 出力、LO 入力、IF 入力に整合
  • イメージ除去: 20 dB
  • 32 端子、4.9 mm × 4.9 mm LCC パッケージ
製品概要
show more Icon

ADMV1009 は、小型ガリウム・ヒ素(GaAs)設計、モノリシック・マイクロ波集積回路(MMIC)の上側波帯、差動アップコンバータです。RoHS 準拠のパッケージを採用しており、ポイント to ポイント・マイクロ波無線設計に最適化され、12.7 GHz ~ 15.4 GHz の周波数範囲で動作します。

ADMV1009 は、20 dB のサイドバンド除去で 21 dB の変換ゲインを実現します。ADMV1009 は、ドライバ・アンプが局部発振器(LO)を駆動する、パッシブ・ダブル・バランスド・ミキサーを前段に接続した無線周波数(RF)アンプを使用しています。IF1 ミキサー入力と IF2 ミキサー入力があり、IFピンを差動で駆動するために外部 180° バランを必要とします。ADMV1009 は、ハイブリッド型 SSB アップコンバータ・アセンブリよりはるかに小さい代替デバイスです。また、表面実装製造アセンブリを使用できるので、ワイヤ・ボンディングが不要です。

ADMV1009 アップコンバータは、コンパクトな熱強化型 4.9 mm × 4.9 mm LCC パッケージに収められています。ADMV1009 は −40 °C ~ +85 °C の温度範囲で動作します。


アプリケーション

  • ポイント to ポイント・マイクロ波無線
  • レーダーおよび電子戦システム
  • 計測器、ATE(自動試験装置)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$45.23

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADMV1009AEZ
  • HTML
  • HTML
ADMV1009AEZ-R7
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

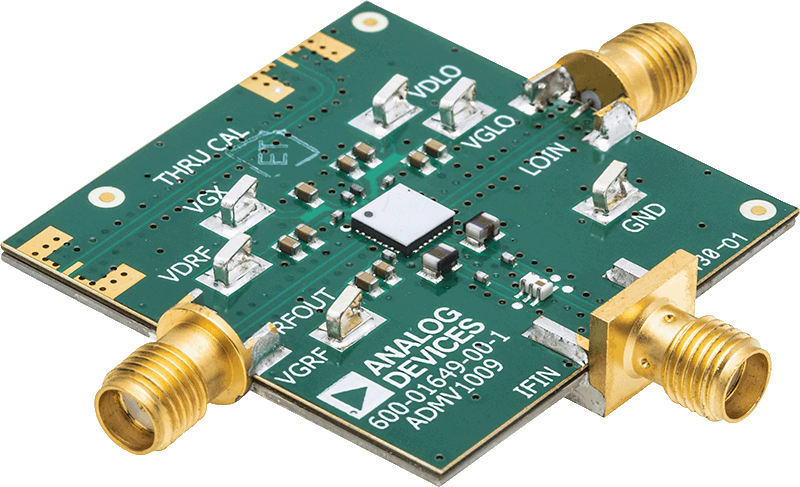

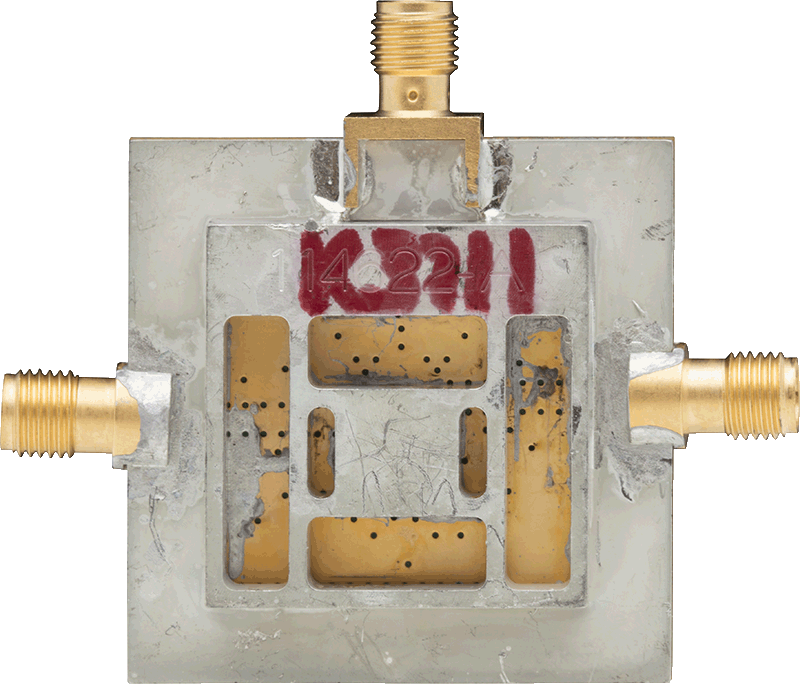

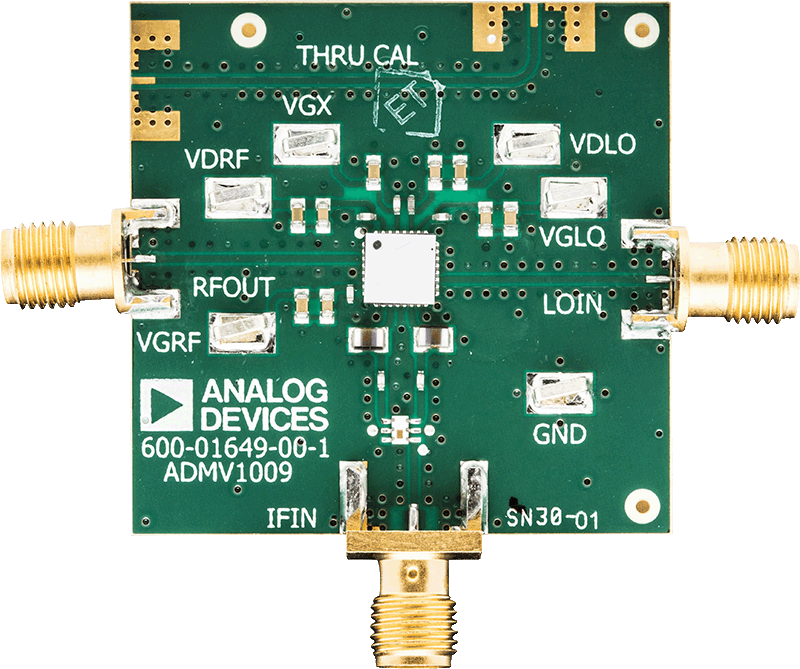

EVAL-ADMV1009

ADMV1009 評価用ボード

zoom

EVAL-ADMV1009

ADMV1009 評価用ボード

製品の詳細

アプリケーションで回路ボードを使用する場合、RF 回路設計技術を使用する必要があります。信号ラインには 50 Ω インピーダンスが必要で、パッケージのグラウンド・ピンと露出パッドはグラウンド・プレーンに直接接続する必要があります。十分な数のビア・ホールを使用して上面と下面のグラウンド・プレーンを接続してください。この回路評価ボードはリクエストに応じてアナログ・デバイセズから提供されます。
