製品概要

機能と利点

  • 超拡張コモンモード入力範囲:−VS − 0.1V~−VS + 70V
  • 幅広い電源電圧範囲:+3V~+50V(PSRRで±25V)
  • 低電源電流:165μA(代表値)
  • 低入力オフセット電圧:±30μV(最大値)
  • 低入力オフセット電圧ドリフト:±0.5μV/°C(最大値)(Bグレード)
  • 低入力電圧ノイズ
    • 1/fノイズ・コーナ:6Hz(代表値)
    • 0.1Hz~10Hzで400nVp-p(代表値)
    • 100Hzで17nV/√Hz(代表値)
  • 高速
    • GBP:fTEST = 2.5kHzで1.05MHz(代表値)
    • スルー・レート:ΔVOUT = 25Vで0.85V/μs(代表値)
  • 低電源電流のシャットダウン:20μA(最大値)
  • 低入力オフセット電流:±700pA(最大値)
  • 大信号電圧ゲイン:ΔVOUT = 4Vで126dB(最小)
  • CMRR:VCM = −0.1V~+70Vで123dB(最小)
  • PSRR:VSY = +3V~±25Vで123dB(最小)
  • 入力オーバードライブ耐性(位相反転は発生しない)
  • ±4kV HBMおよび±1.25kV FICDM
  • 広い動作温度範囲:−55°C~+150°C(Hグレード)
  • 6ピンTSOTパッケージ

製品概要

ADA4098-1は堅牢で高精度のレールtoレールの入出力オペアンプで、−VSから最高で+VSを超える範囲の入力で動作できます。このデータシートでは、これをOver-The-Topと呼んでいます。このデバイスは、<30μVのオフセット電圧、<700pAの入力バイアス電流(IB)を特長としており、3V~50Vの範囲の単電源または分離電源で動作できます。ADA4098-1が使用する電源電流は165μAです。

ADA4098-1のOver-The-Top入力段は、過酷な環境に備えて堅固な入力保護機能を採用しています。入力は、損傷やDC精度低下を発生させることなく80Vまでの差動電圧に耐えられます。動作コモンモード入力範囲はレールtoレール以上となり、最大で70V > –VS、+VS電源からは独立しています。

ADA4098-1はユニティゲインで安定動作し、最大20mAを必要とする負荷に加えて、200pFの容量性負荷も駆動できます。低消費電力のシャットダウンが可能なアンプです。

ADA4098-1は、標準、6ピン、薄型スモール・アウトライン・トランジスタ(TSOT)パッケージを採用しています。

アプリケーション

  • 産業用センサー・コンディショニング
  • 電源電流の検出
  • バッテリおよび電源の監視
  • 過酷な環境で使用するフロント・エンド・アンプ
  • 4mA~20mAのトランスミッタ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

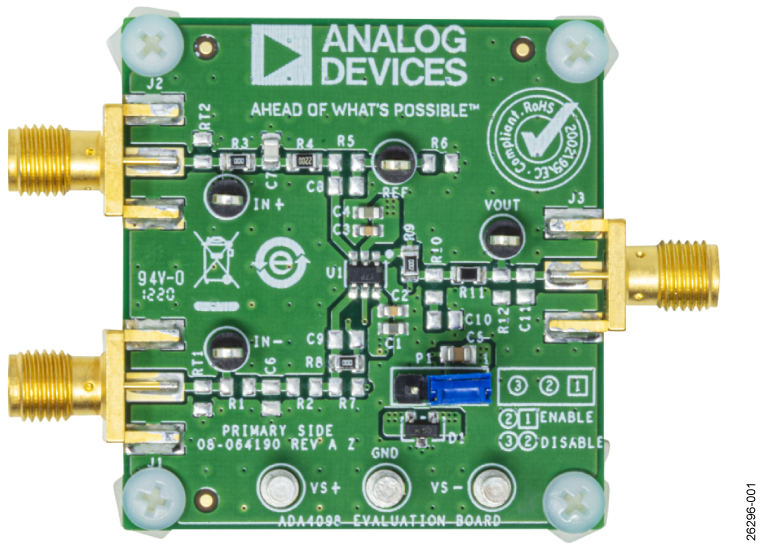

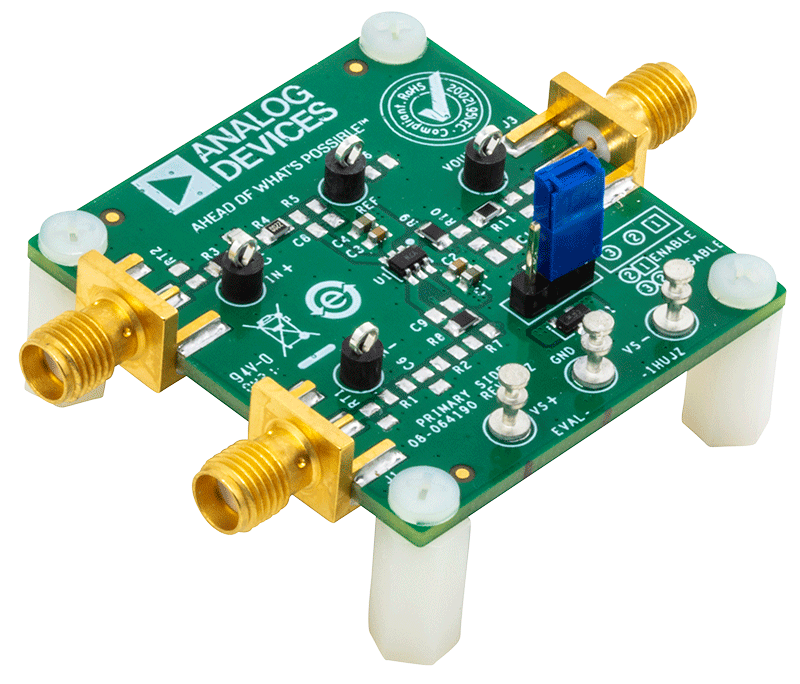

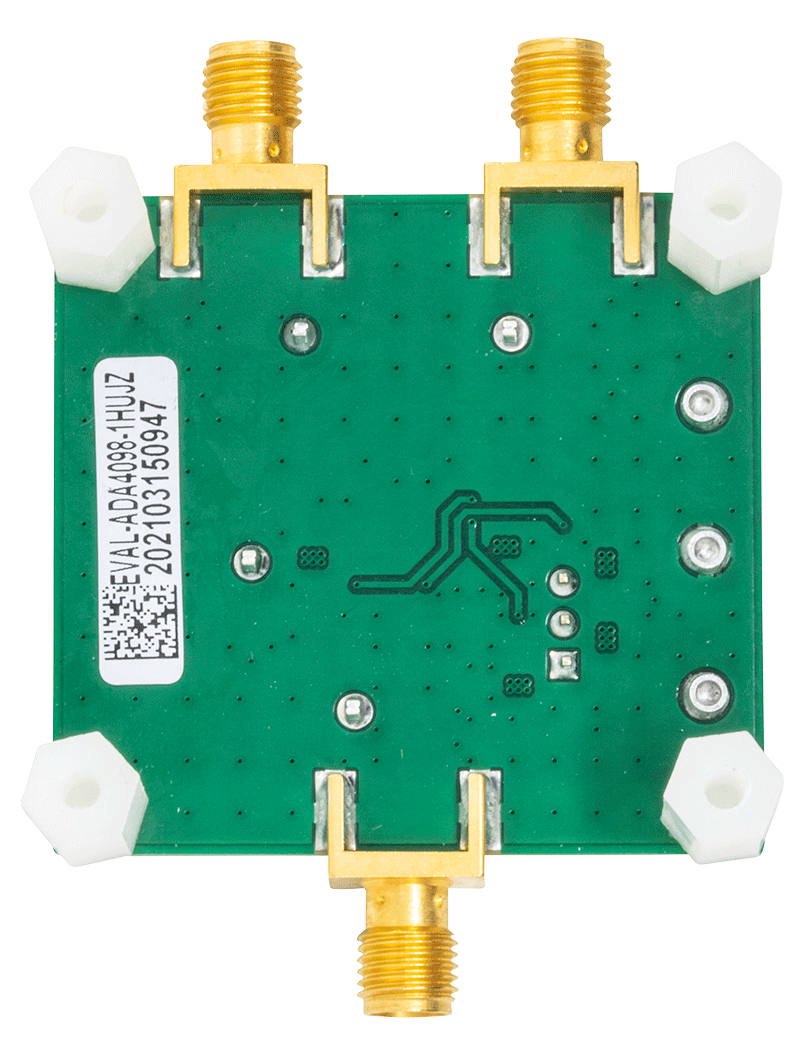

評価キット (1)
