製品概要
機能と利点
- 1KΩ負荷を駆動できる絶縁ループ電源内蔵
- ピン・プログラマブル入力レンジ：
0～+5Vまたは0～+10V - ピン・プログラマブル出力：
4～20mAまたは0～20mA - 高CMV絶縁：1500Vrms
- ノーマルモード出力保護：240Vrms
- 高精度
低オフセット温度係数：±300nA/℃
低ゲイン温度係数：±50ppm/℃
低非直線性：±0.02%
高CMR:90dB min - IEEE規格472に適合：CMVトランジェント(SWC)
- 小型パッケージ：1.0”×2.10”×0.35”
製品概要

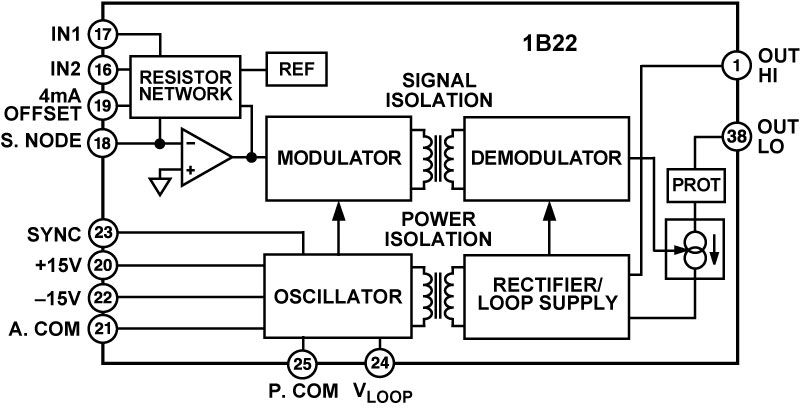

1B22は、トランス絶縁方式の絶縁電圧/電流コンバータであり、高性能で自動表面実装製造の採用により低価格で信頼性の向上を実現しています。工業アプリケーション用に設計されており、極端に大きなコモンモード干渉を伴う苛酷な環境に最適です。プログラマブルな入出力により1B22は比類のない多様性と性能をコンパクトなプラスティック・パッケージで提供します。
製品ライフサイクル
最終販売
このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
