Maxim GMSL SerDes器件的预加重和均衡

Abstract

发送端的预加重和接收端的均衡能够使串行器/解串器(SerDes)采用廉价的电缆传输数据或延长数据传输距离。本应用笔记介绍了电缆对信号传输的影响,以及如何补偿。此外,文章介绍了使用有损电缆时,如何利用Maxim的多媒体串行链路(GMSL)产品构建可靠链路。本文还简要介绍了线路均衡技术。

类似文章于2011年11月2日刊登在John Day's Automotive Electronics News

引言

随着视频应用的快速发展,数据传输流量正以指数级迅猛增长,迫切需要更高的数据传输速率。因此,低成本双绞线(TP)也逐渐受到人们的特别关注。而TP电缆的高频衰减是限制其应用性能的主要因素,高频衰减造成接收信号出现明显的码间干扰(ISI),进而难以恢复时钟和数据,导致误码率(BER)升高。从图1可以看出发送信号在到达接收器之前被电缆衰减的结果。发送器和接收器采取一定形式的线路均衡,可大幅降低ISI并恢复严重劣化的数据,确保可靠工作。

图1. 接收器端的ISI

图1. 接收器端的ISI

Maxim GMSL产品中的3.125Gbps高速收发器允许系统设计人员动态调整实际电缆的均衡电平,提供可靠的通信链路。发送器和接收器均具有均衡调节,可独立或配合设置,以延长数据传输距离。灵活的均衡调节允许使用各种低成本有损电缆。

本应用笔记介绍如何利用Maxim GMSL产品和有损电缆构建可靠的通信链路。本文简要介绍了线路均衡技术。

GMSL发送预加重和接收均衡

GMSL链路采用发送预加重和接收均衡补偿传输损耗。

发送预加重

如果在接收器端没有采用均衡,数据线在连续出现一串“1”后,发送高频“0”脉冲时可能无法恢复到信号摆幅的中间位置,如图2所示。图中解释了如何通过加重跳变沿、去加重“非跳变沿”,最终克服高频衰减问题。

图2. 时域预加重滤波

图2. 时域预加重滤波

导体和介电损耗使得电缆的传递函数表现为低通滤波,如图3所示。利用均衡(高通传函曲线),可在相应频带获得平坦(均匀衰减)的系统频响特性。

图3. 频域预加重滤波

图3. 频域预加重滤波

合理使用均衡技术,可以在下列三个方面改善系统设计:

  • 电缆长度
  • 电缆类型
  • 最大系统数据速率

例如,采用6dB预加重后,可以打开在10m电缆末端完全关闭的眼图(图4)。

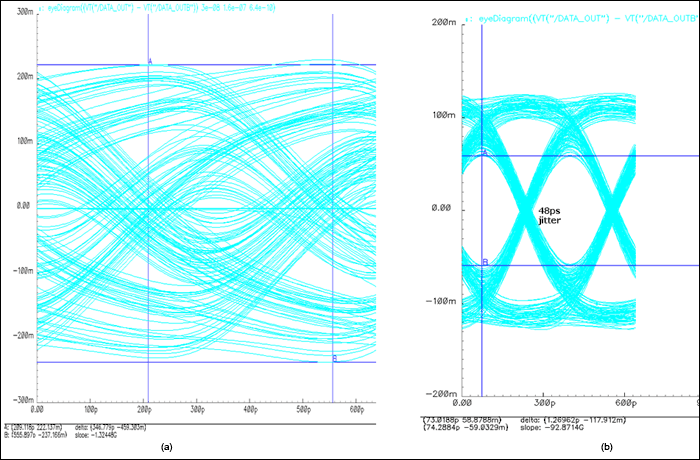

图4. 经过10m电缆传输的3.125Gbps数据:(a) 无预加重;(b) 6dB预加重。
清晰图像
(PDF, 1.3MB)

图4. 经过10m电缆传输的3.125Gbps数据:(a) 无预加重;(b) 6dB预加重。

根据MAX9259数据资料,可由寄存器0x05中的D[3:0]设置预加重电平,用户可按照表1设置预加重电平。预加重负电平表示不加重高频,而只是去加重低频的情况。注意,增益过大时可能造成抖动增大。

表1. 预加重和去加重电平
0x05 D[3:0] Preemphasis Level (dB)
1000 1.1
1001 2.2
1010 3.3
1011 4.4
1100 6.0
1101 8.0
1110 10.5
1111 14.0
Deemphasis Level (dB)
0000 Not Used
0001 -1.2
0010 -2.5
0011 -4.1
0100 -6.0
0111 Not Used

以下讨论如何使用发送器和接收器均衡,并以表格形式给出测试数据。

接收均衡

接收均衡的基本思路如图5所示,有损链路以近似一阶的传函特性衰减正向通道数据,链路传输特性的带宽远远低于数据频率(数据频率fb等于码率的一半)。码间干扰会引起确定性抖动;此外,经过远距离长线传输后,到达有损电缆末端的信号眼图可能完全闭合。为了补偿这种损耗,数据首先通过一个传递函数进行处理,理想情况下,该传递函数应该是与电缆传输特性相反的传输函数。这样,当链路和均衡器级联后,可以获得足够的带宽。GMSL解串器中采用12级可编程增益,防止不同电缆长度下出现下冲(增益过小)或过冲(增益过大)。增益可设置为在2dB至13dB之间12个不同放大倍数。

图5. 在接收器内增加一个传输函数与电缆传输特性相反的电路,对数据进行均衡。

图5. 在接收器内增加一个传输函数与电缆传输特性相反的电路,对数据进行均衡。

图6所示为不同增益设置下的接收器传输函数(交流特性);图7所示为10m STP电缆通道和均衡接收器共同作用下的传输函数。图中不同增益电平的响应特性有所重叠。增益设置为8倍(9.4dB)时,总体等效传输特性在工作频段非常平坦。图8给出了经过10m STP电缆传输后,接收器的输入、输出眼图。从图中可以看出,均衡器打开了完全闭合的眼图。

总体传函不平坦时,会发生什么?就ISI抖动而言,过冲造成的危害通常低于下冲。如图9所示,增益下降到最佳值以下时,输出抖动迅速增大。相反,增益增大到最佳值以上时,抖动增大得比较缓慢。

图6. 不同调谐设置下的均衡器交流特性和增益

图6. 不同调谐设置下的均衡器交流特性和增益

图7. 在10m STP电缆通道,电缆传输特性 + 不同增益均衡器(级联)的等效交流特性。

图7. 在10m STP电缆通道,电缆传输特性 + 不同增益均衡器(级联)的等效交流特性。

图8. 在10m电缆通道,最佳增益设置下的接收器输入、输出眼图。

图8. 在10m电缆通道,最佳增益设置下的接收器输入、输出眼图。

图9. 在10m电缆通道,ISI抖动峰-峰值与增益设置的关系。

图9. 在10m电缆通道,ISI抖动峰-峰值与增益设置的关系。

选择最佳的预加重和均衡器设置

您可能不想用频谱分析仪测量电缆损耗。这种情况下,为了选择最佳的预加重/均衡器设置,最简单的方法是观察一定频率下的系统误码率。以下提供了两个实际实例,供设计人员参考。

表2中,我们汇总了SerDes对(MAX9259/MAX9260MAX9249/MAX9268等)通过10m电缆传输视频数据时所能支持的最大像素时钟。表格中的每一栏列出了不同Rx均衡器的增益,每一行对应于不同的Tx预加重值。当传输介质得到适当均衡后,SerDes能够支持124MHz的传输速率。增益最小值为14.1dB (1.1dB预加重、13dB Rx均衡)的情况下,即可工作在124MHz的速率。总增益超过18.2dB (14dB预加重、4.2dB Rx均衡)时,ISI则开始增大,从而限制了工作频率。因此,选择14.1dB至18.2dB的总增益比较合理。由于Rx均衡器具有固定的低频增益,而Tx通过衰减低频实现预加重,我们建议选择Rx增益较大的部分。衰减低频意味着整个链路的信号电平较低,使得接收器工作更困难。因此,我们倾向于选择3.3dB预加重、13dB Rx增益。上述分析对于15m电缆上的数据传输同样适用。不同增益下的最大工作频率如表3所示。最小、最大增益设置分别为19.7dB (8dB预加重和11.7dB Rx均衡)和23.4dB (14dB预加重和9.4dB Rx均衡),所以8dB预加重和13dB Rx增益为最佳选择。

Table 2 and Table 3
更详细的图像 (PDF, 54KB)
