EVAL-ADXL346Z-DB
ADXL346DB评估板
顶部
概览
产品详情

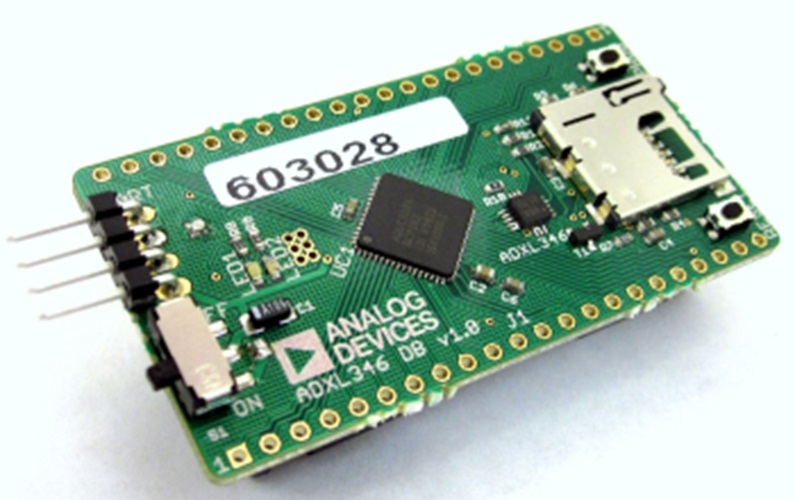

ADXL346开发板是一款简单易用的工具，旨在通过提供立即可用的平台来支持数据采集和固件开发，从而缩短应用开发时间。 该开发板预配置为数据记录器，可用来收集数据，以便改进算法、调整阈值和熟悉加速度计数据。 它由两节AAA电池供电，完全不受限制，可无缝集成到便携应用中。 数据记录到MicroSD存储卡上，由此消除了存储容量限制，提高了操作系统灵活性。 数据以文本文件(.txt)保存，因此操作开发板或读取数据时不用安装任何软件。 随开发板提供一个2GB MicroSD卡和一个USB MicroSD读卡器。 此外，该板完全可编程，在其提供的硬件平台上不仅可进行应用硬件开发，而且还可同时进行固件测试。 通信和处理由基于ARM7的ADuC7024微控制器完成，而固件用C语言编写。 随板提供一条编程电缆，开发环境和头文件在本页上提供。 最后，该平台已经与应用固件一起进行测试，因此最终应用中可以复制该平台。 原理图和布局位于“支持文档”选项卡下，可以在应用中自由使用。 注意，该板不能显示实时数据。 欲对ADXL346进行实时评估，请参见“惯性传感器评估板”。 如需简单的ADXL346分线板，请参见EVAL-ADXL346Z系统需求
- 2 AAA batteries
- USB or microSD port
- Serial port (for programming)
文档
-
EVAL-ADXL346Z-DB Layout2021/1/18PDF59 K
-
EVAL-ADXL346Z-DB Schematic2021/1/18PDF59 K
