EVAL-AD9088

产品详情

本用户指南介绍了用于测试 AD9084 和 AD9088 (Apollo MxFE™) 的评估硬件和软件。

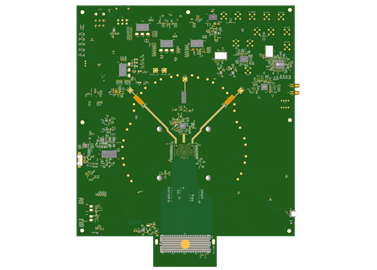

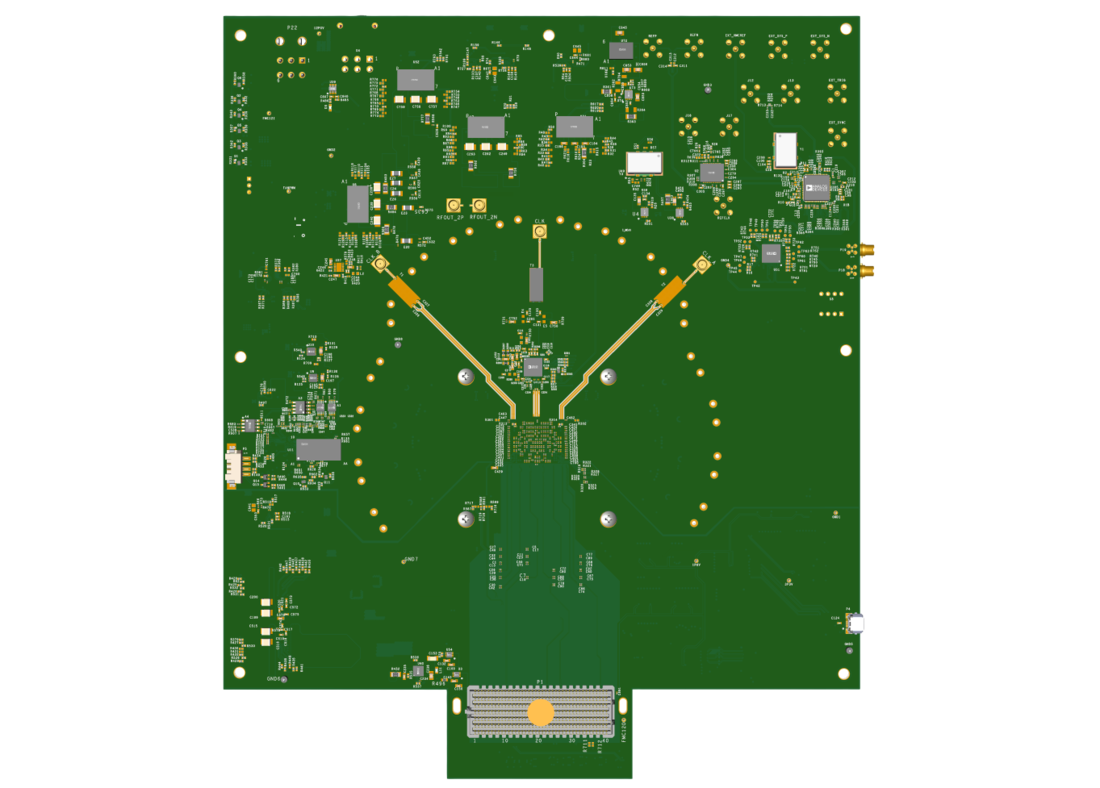

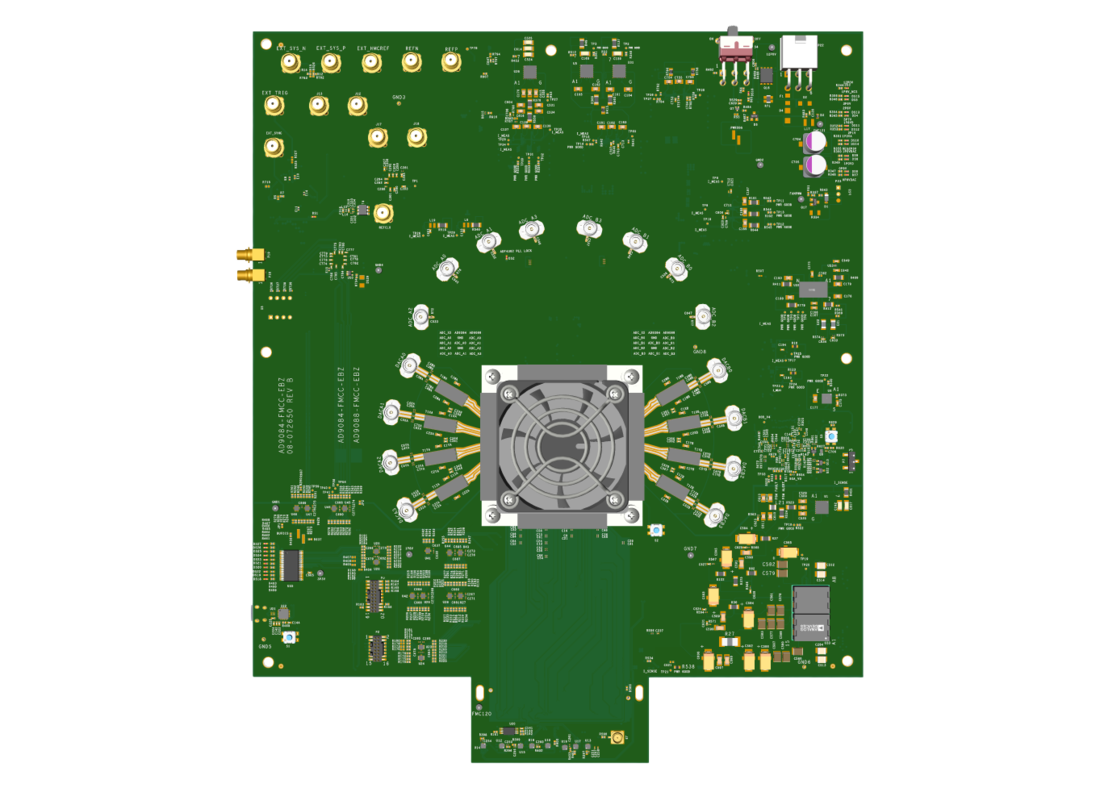

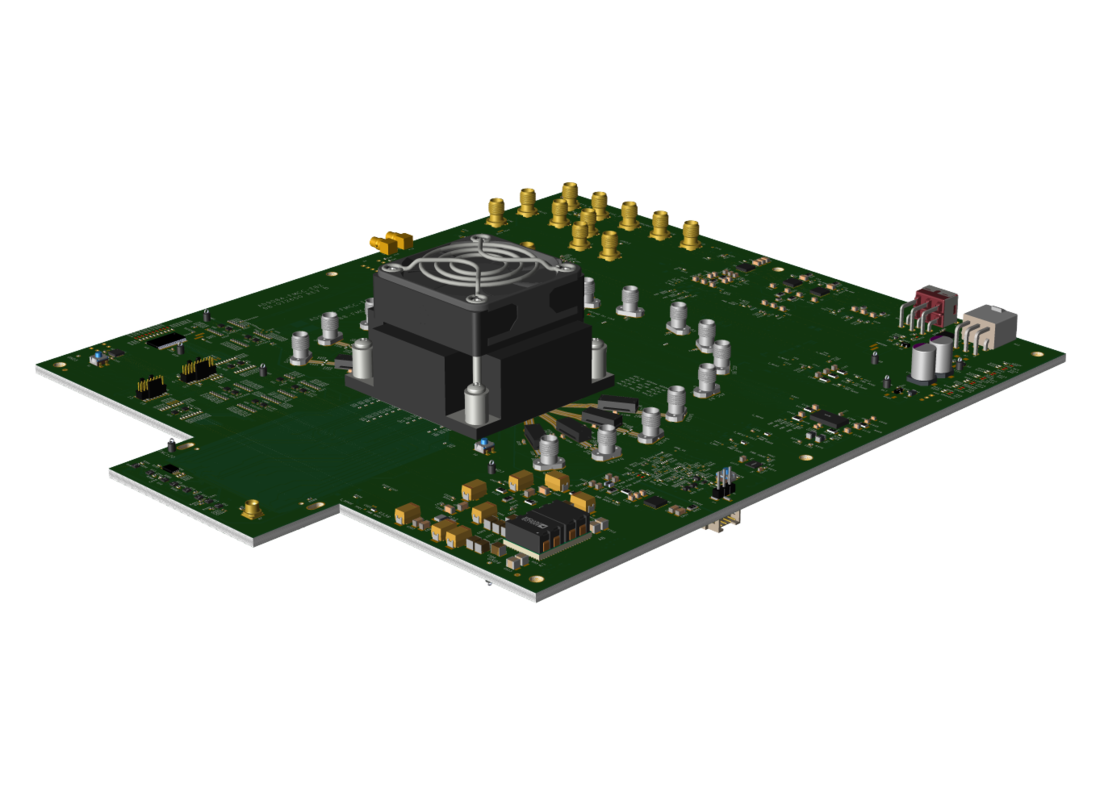

评估硬件由 AD9084-FMCA-EBZ 或 AD9088-FMCC-EBZ 组成，它们连接到 ADS10-V1EBZ FPGA 数据采集和传输板。

评估软件套件包括 Apollo MxFE 评估软件（一个新的图形用户界面）、ACE（一个传统的图形用户界面）、PyApp（一个 Python 脚本库）和 API 示例代码。这些工具允许用户在预定义或自定义用例中配置 Apollo MxFE 评估平台，捕获模数转换器 (ADC) 数据样本，并传输数模转换器 (DAC) 数据样本。每个软件工具都包含一组预定义的用例，以便于快速初始启动。ADC 和 DAC 采样数据通过 Apollo MxFE 和 ADS10-V1EBZ 上的现场可编程门阵列 (FPGA) 之间的 JESD204B 或 JESD204C 链路进行传输。捕获的 ADC 数据可以在 Apollo MxFE 评估软件、ACE、PyApp 中查看，或者保存为有限长度信号向量，以便使用外部工具进行分析。DAC 发射信号可以在评估软件中生成，也可以从文件中加载。

Apollo MxFE 评估软件和 ACE 可以生成和保存新的自定义用例。Apollo ACE 仅支持 AD9084，并将很快停产。Apollo MxFE 评估软件同时支持 AD9084 和 AD9088。

请参阅用户指南了解完整描述。
