概览

优势和特点

  • 采用USB连接和片上低压差(LDO)稳压器，电源连接简便
  • LDO可旁路以便测量电源
  • 交流耦合差分SMA连接器
  • SMA连接器用于
    1个时钟输入
    1个RF同步输入
    6个时钟输出
  • 基于Microsoft® Windows®的评估软件，具有简单的图形用户界面(GUI)
  • 通过输入/输出接头(GPIO)轻松访问数字输入/输出和诊断信号
  • 诊断信号通过状态LED显示

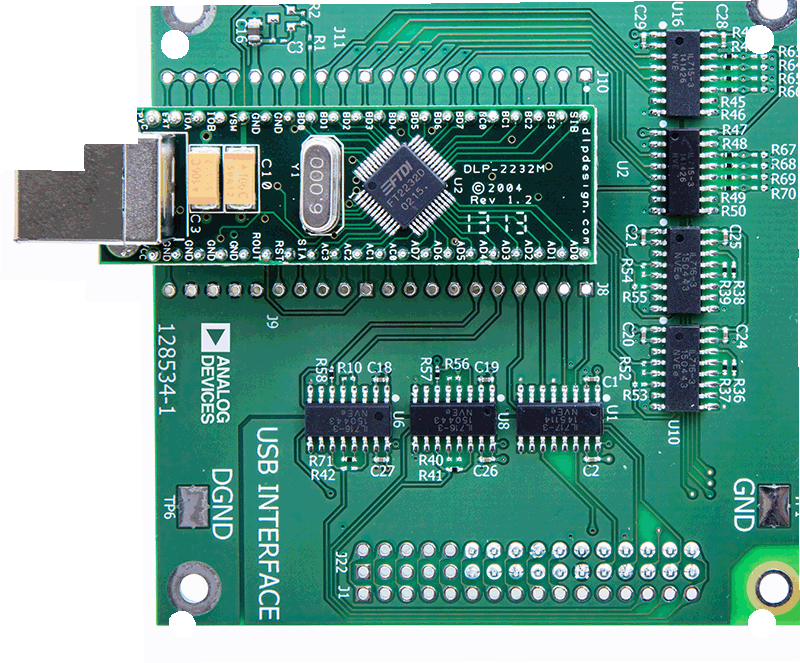

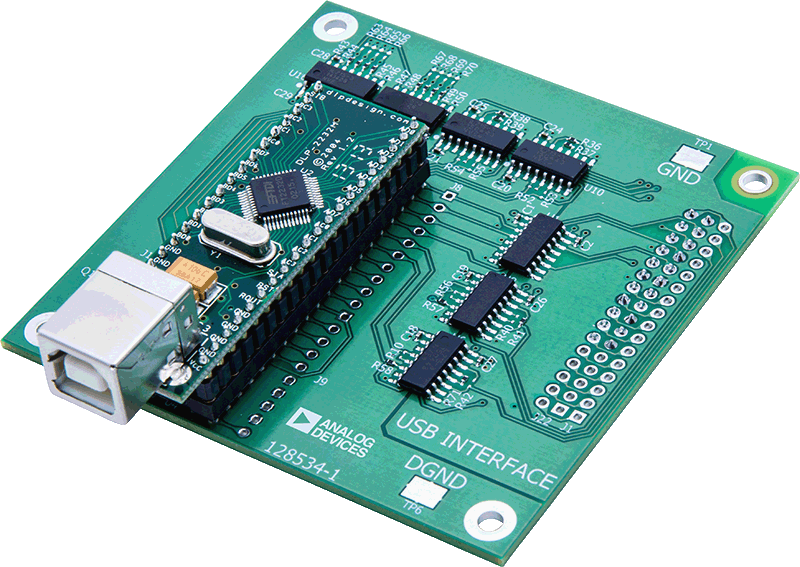

  • USB计算机接口

产品详情

HMC7043是一款高性能时钟缓冲器，用于分配超低相位噪声参考，支持配有并行或串行（JESD204B型）接口的高速数据转换器。 HMC7043旨在满足多载波GSM和LTE基站设计的要求，并通过多种时钟管理和分配特性来简化基带和无线电卡时钟树的设计。

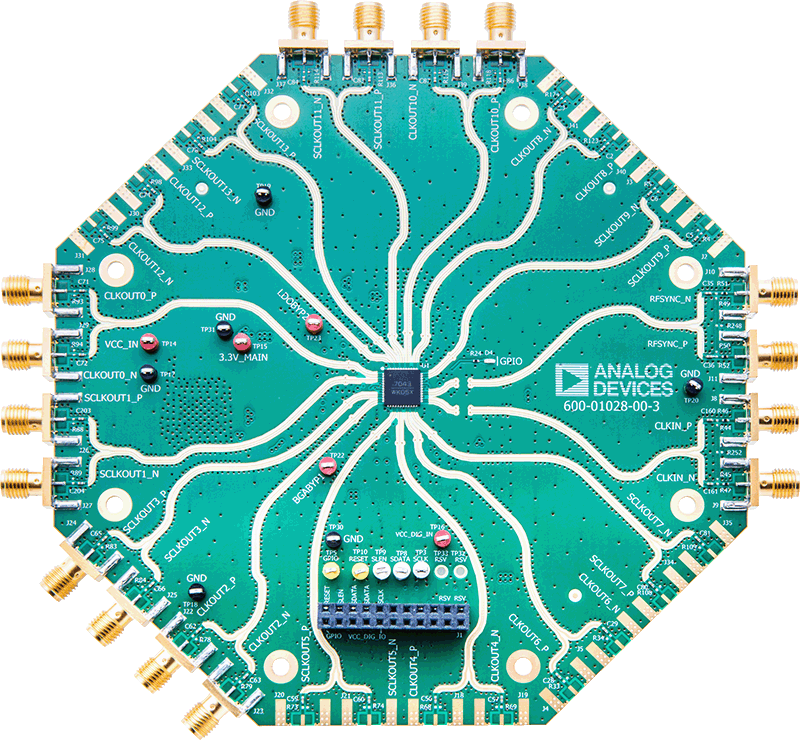

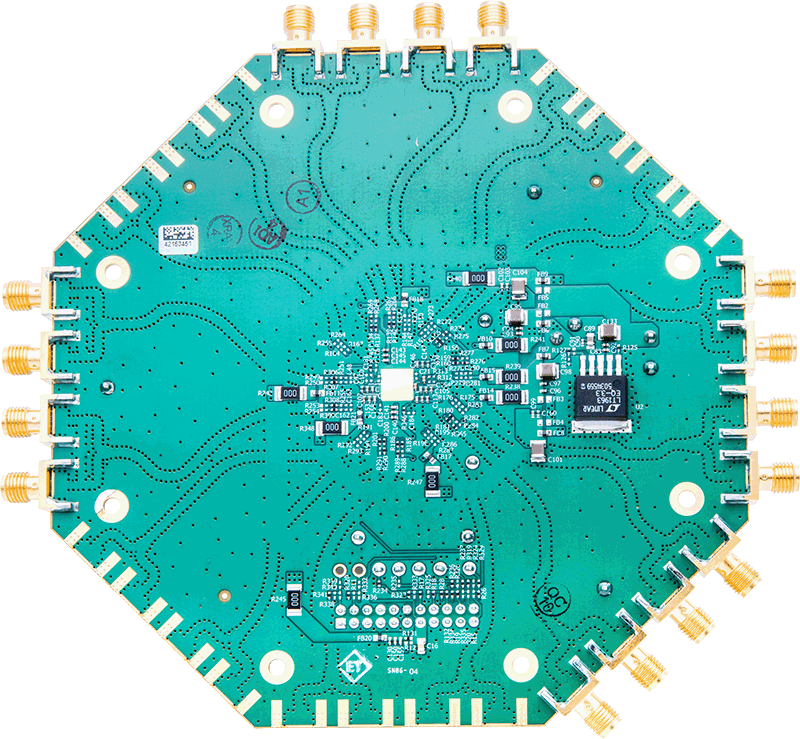

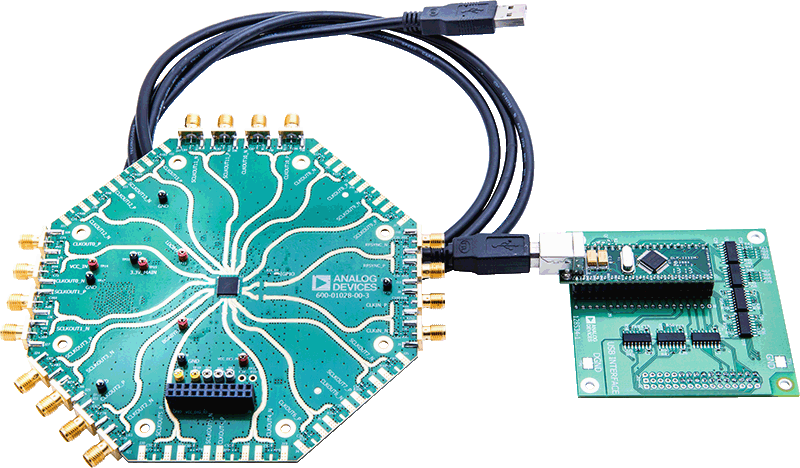

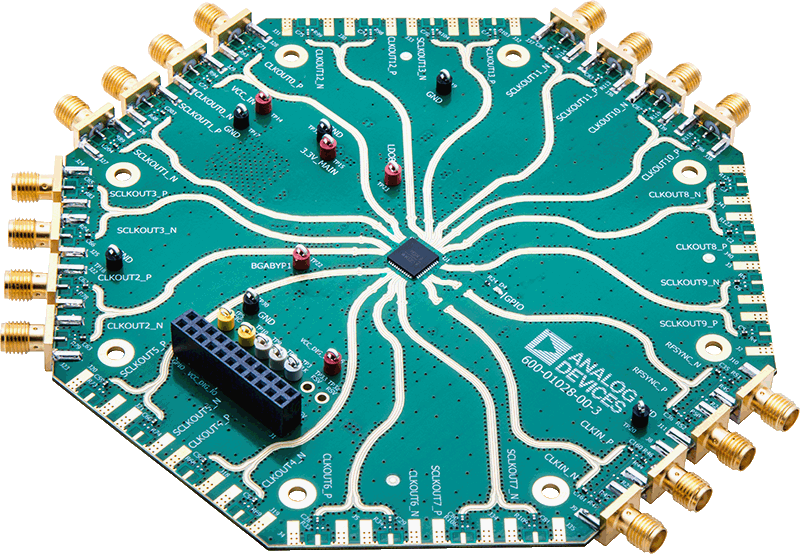

EK1HMC7043LP7F评估套件是一款紧凑、易于使用的平台，可用来评估HMC7043的全部特性。 EV2HMC7043LP7F评估板上的所有输入和输出均配置为差分形式。


该产品数据手册提供HMC7043的完整规格，使用评估板时应同时参考用户指南UG-826与数据手册。
