RH1009
量产耐辐射 2.5V 基准电压源
- 产品模型
- 7
产品详情
- MIL-PRF-38535 V级兼容版本 - 5962R8961002
- 电压容差±5mV，高达200Krads(Si) TID
- 长期稳定性：20ppm/kHr
- 低动态阻抗和宽工作电流范围
- 调整引脚，对系统误差进行可选校准
- 反向击穿电流：20mA
- 正向电流：10mA
- 采用金属罐、陶瓷扁平封装且作为未封装的筛子
- 根据TM1019.8、MIL-STD-883，符合总电离辐射剂量(TID)抗扰度要求：
- 200kRad (Si)，符合条件A要求(50Rads(Si)/s)
- 50kRad (Si)，符合条件D要求(10mRads(Si)/s)
- ELDRS通过50kRad(Si)标准
- 位移损伤缺陷(DDD)高达1E12中子/cm2

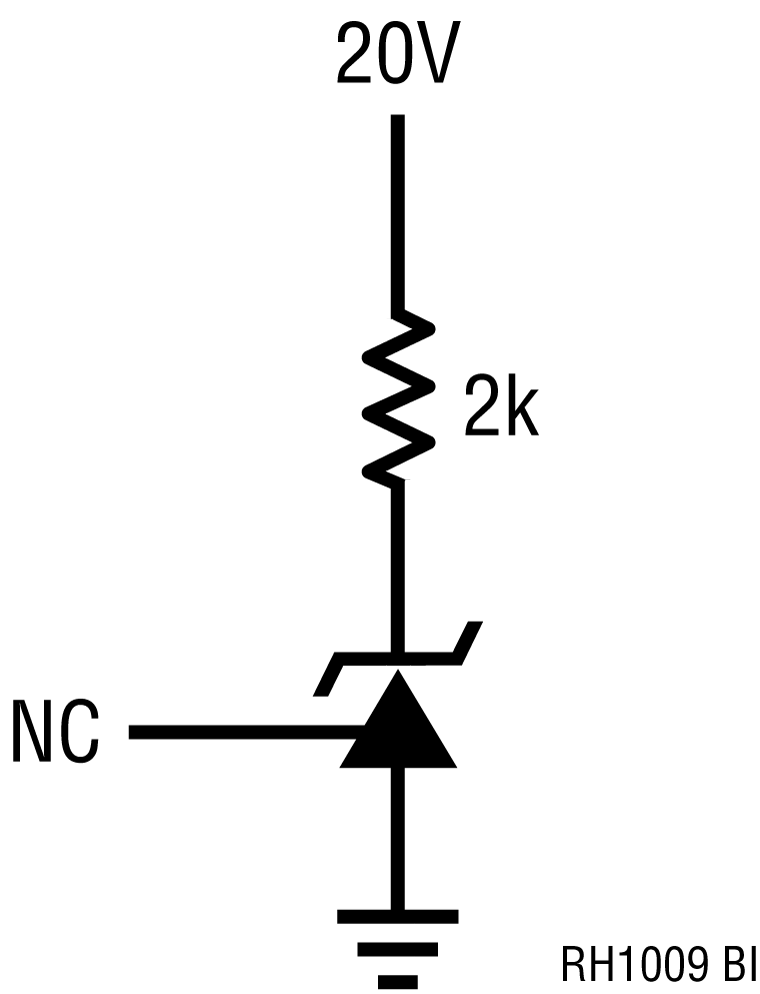

辐射性能

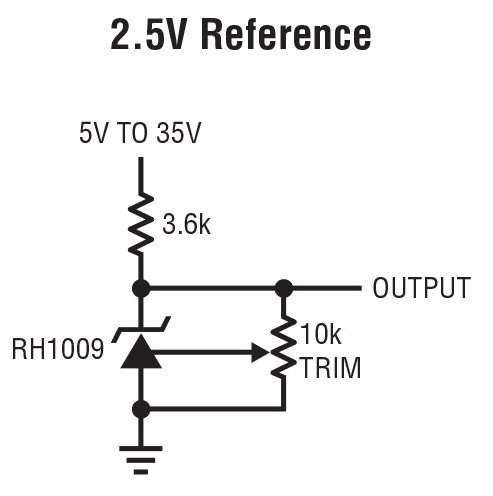

RH1009是一款通用型2.5V分流调节器二极管，设计用于在宽电流范围内工作，同时保持良好的时间和温度稳定性。通过调整端子，可以较大限度地降低温度系数或在不更改温度系数的情况下调整基准电压。由于该器件用作分流调节器，它同样可用作正或负基准电压源。
晶圆批次采用ADI公司内部开发适合严苛的军事应用的Class S流程至良率电路 (flow-to-yield circuit)进行处理。
第三方供应商供货情况
我们与第三方供应商合作，第三方会对内部带有RH Dice的封装产品进行组装和测试。
有关MSK前缀产品，请点击下表中的产品型号，并向下滚动链接页面以查找产品型号。
| 产品型号 | 说明 |
| MSK109RH | 精密 2.5V 基准电压源 |
| MSK110RH | 双精密 2.5V 基准电压源 |
| MSK5950RH | 5A 超低电压可调稳压器（分离偏置） |
应用
- 模数和数模转换器
- 精密稳压器
- 测量和控制系统
- 电源监控器
参考资料
数据手册 1
可靠性数据 2
控制图纸 2
规范通知 1
辐射报告 13
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| 5962R8961002V9A | CHIPS OR DIE | ||
| 5962R8961002VHA | 10-Lead Flatpak (Glass Sealed Hermetic) | ||

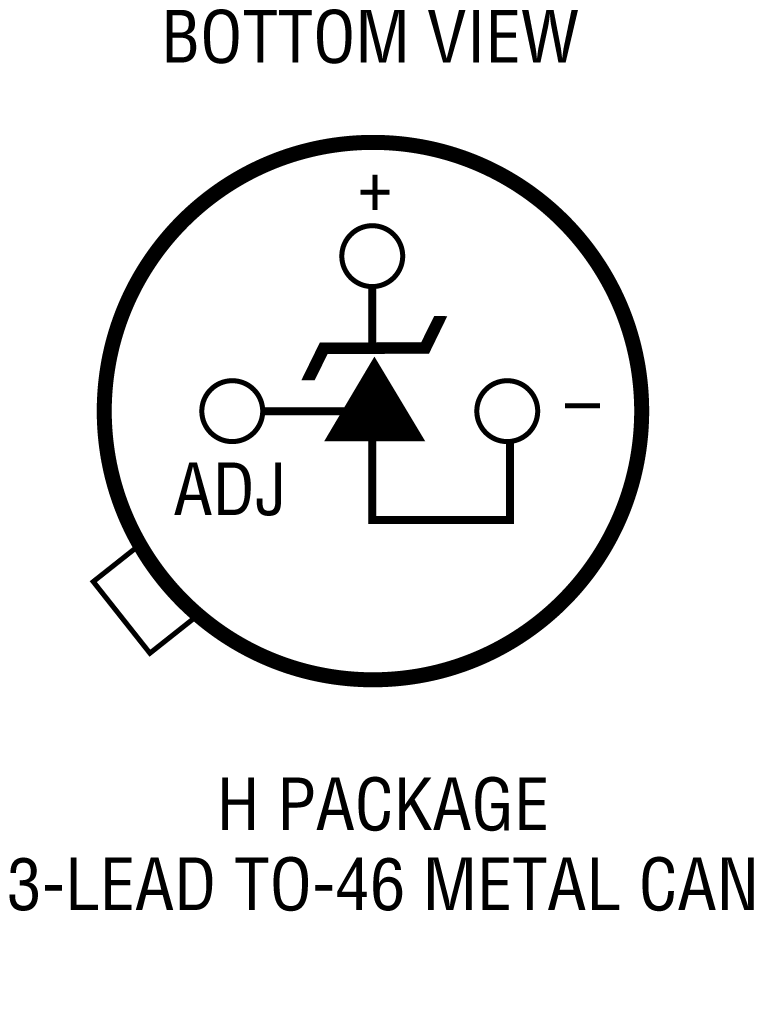

| 5962R8961002VXC | 3-Lead TO-46 | ||
| RH1009DICE | CHIPS OR DIE | ||
| RH1009MH | 3-Lead TO-46 | ||
| RH1009MH-EMX | ROUND HEADER/METAL CAN | ||

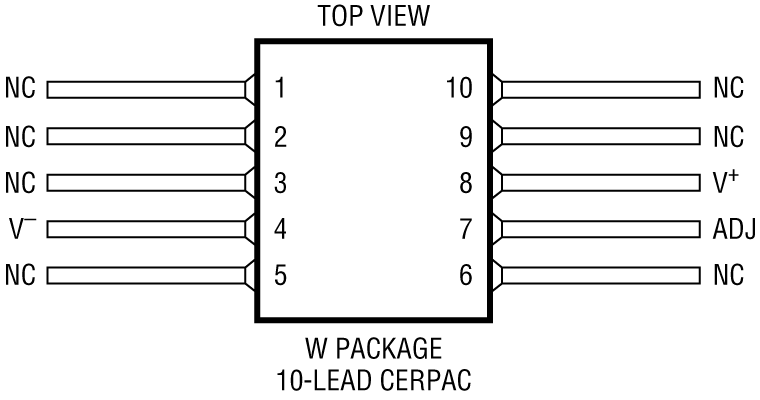

| RH1009MW | 10-Lead Flatpak (Glass Sealed Hermetic) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 30, 2022 - 22_0196 Test Site Transfer of RH, SMD, Class-S, Special Flow, MIL-STD-883 Products from Analog Devices Milpitas to ADGT |
||
| 5962R8961002V9A | 量产 | |
| 5962R8961002VHA | 量产 | |
| 5962R8961002VXC | ||
| RH1009MH | ||
| RH1009MW | ||
|
10月 5, 2020 - 20_0294 Golden Altos as an Alternate Assembly Plant for Radiation Hardened/ Military Products in TO39 and dies sales. |
||
| 5962R8961002V9A | 量产 | |
| RH1009DICE | ||
|
9月 17, 2020 - 20_0296 ADI Philippines as an Alternate Assembly Plant for Radiation Hardened Products in Cerpak and Die Sales. |
||
| 5962R8961002V9A | 量产 | |
| 5962R8961002VHA | 量产 | |
| RH1009DICE | ||
| RH1009MW | ||
|
12月 10, 2019 - 19_0305 Laser Top Mark for Ceramic Cerpak Packages Assembled in ADI Hillview |
||
| 5962R8961002VHA | 量产 | |
| RH1009MW | ||
|
11月 4, 2019 - 19_0198 ADI Philippines as an Alternate Assembly Plant to ADI Hillview for Radiation Hardened and Military Products in TO46 Packages |
||
| 5962R8961002VXC | ||
| RH1009MH | ||
|
5月 7, 2024 - 24_0027 Datasheet Update of Electrical Test Requirements for Legacy Space LTC (RH Products) |
||
| RH1009MH | ||
| RH1009MW | ||
|
7月 9, 2019 - 19_0111 Laser Top Mark for TO Metal Can Packages assembled in ADI Hillview |
||
| RH1009MH | ||
这是最新版本的数据手册
工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- RH1009
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
