特性
- 高输出精度：
2.5 V输出，±0.6%（最大值） - 可调输出：± 3%（最小值）
- 出色的温度稳定性：br>50 ppm/°C（最大值）
- 低噪声：6 µV峰峰值（典型值）
- 高电源电压范围：
最高36 V（最大值） - 低电源电流：
1.4 mA（最大值） - 高负载驱动能力：
10 mA（最大值） - 温度输出功能
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
利用外部缓冲和简单的电阻网络，可将TEMP引脚用于温度检测和估算。器件还提供TRIM引脚，用于精密调整输出电压。
REF0x系列基准电压源具有小尺寸、宽电源电压范围，应用广泛，非常适合通用型和空间受限的应用。
ADR0x系列电压源能够在更宽的工作温度范围内提供更高的精度和温度稳定性，同时保持与REF0x系列针脚完全兼容，应在更新颖的设计中予以应用。本数据手册仅适用于商用级产品。如需军用级（883）数据手册，请联系销售部门或访问analog.com。
应用提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

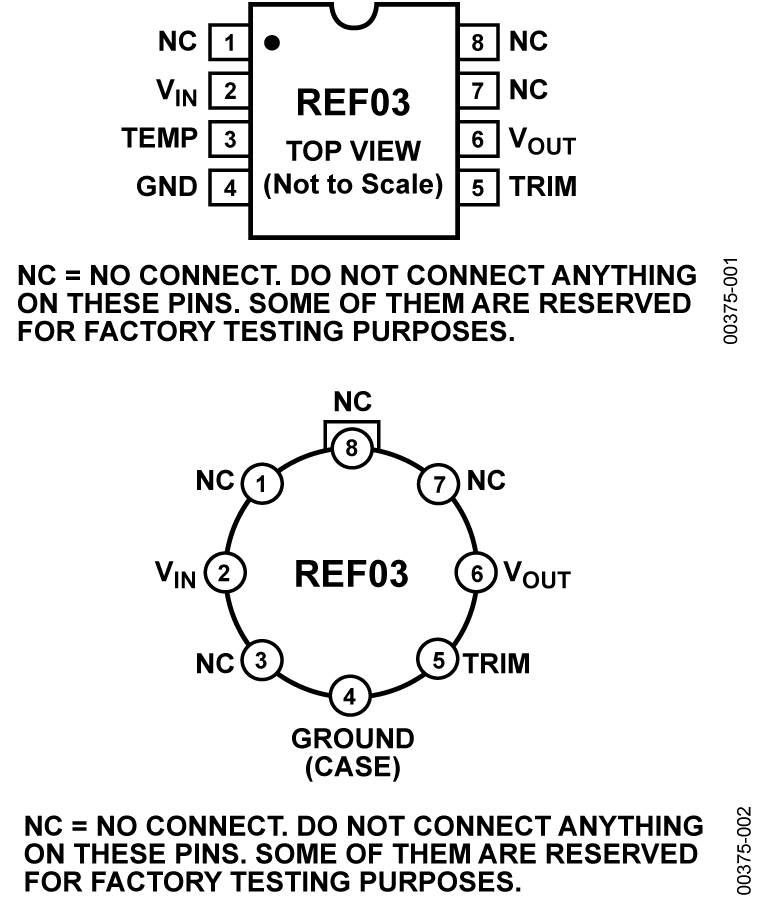

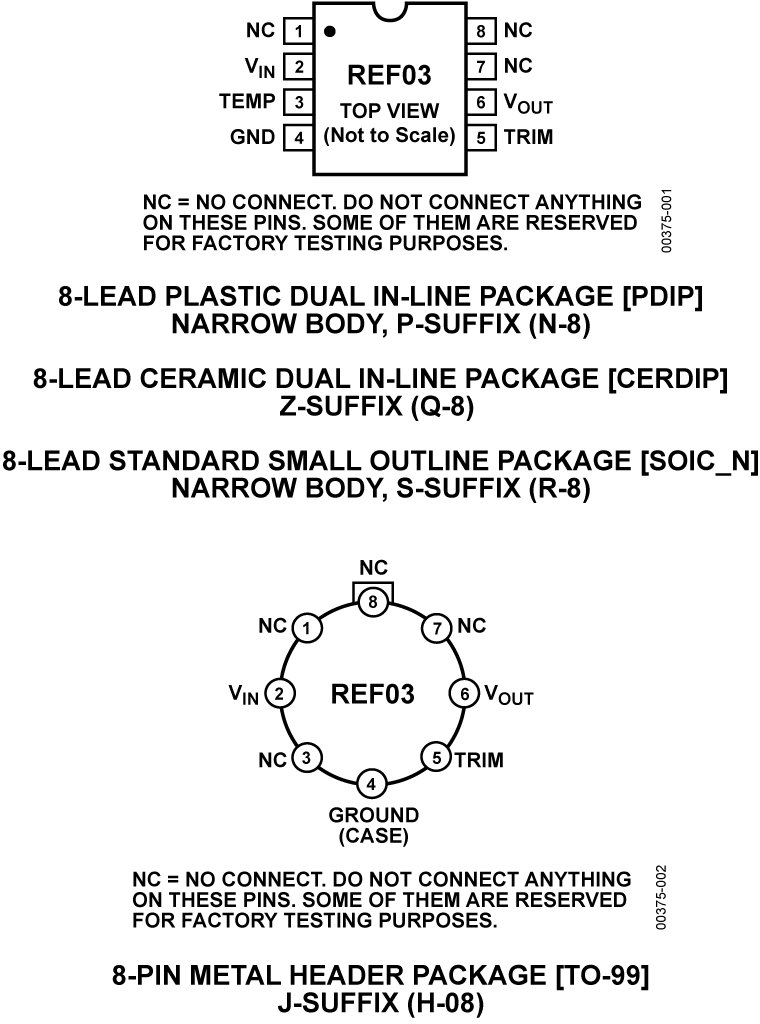

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| REF03GPZ |
8-Lead PDIP
|
|
|
| REF03GSZ |
8-Lead SOIC
|
|
|
| REF03GSZ-REEL7 |
8-Lead SOIC
|
|
- REF03GPZ
- 引脚/封装图-中文版
-
8-Lead PDIP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- REF03GSZ
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- REF03GSZ-REEL7
- 引脚/封装图-中文版
-
8-Lead SOIC
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2012
- 12_0208
ADR0x and REF0x Die Revision
REF03GPZ
量产
REF03GSZ
量产
REF03GSZ-REEL7
量产
11月 9, 2011
- 11_0182
Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines
REF03GPZ
量产
8月 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
3月 23, 2009
- 09_0005
REF01, REF02 and REF03 Redesign: Startup Circuitry Design Improvement and Input Voltage Maximum Rating Data Sheet Change
REF03GPZ
量产
REF03GSZ
量产
REF03GSZ-REEL7
量产
7月 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
REF03GSZ
量产
REF03GSZ-REEL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
10月 11, 2012
- 12_0208
ADR0x and REF0x Die Revision
REF03GPZ
量产
REF03GSZ
量产
REF03GSZ-REEL7
量产
11月 9, 2011
- 11_0182
Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines
8月 19, 2009
- 07_0024
Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad
3月 23, 2009
- 09_0005
REF01, REF02 and REF03 Redesign: Startup Circuitry Design Improvement and Input Voltage Maximum Rating Data Sheet Change
7月 20, 2012
- 12_0105
Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor
REF03GSZ
量产
REF03GSZ-REEL7
量产
