MAXQ314

单相交流电测量IC，带有I²C接口

单相功率测量IC，采用节省空间的5mm x 5mm封装

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高性能、低功耗DSP内核
  • 片内数字温度传感器
  • 高精度片内电压基准
  • 有功功率(W)，误差小于±0.5%
  • 无功功率(VAR)，误差小于±0.7%
  • 视在功率(VA)，误差小于±0.7%
  • 功率因数，误差小于±1%
  • 电压RMS，误差小于±0.2%
  • 电流RMS，误差小于±0.5%
  • I²C兼容的串行接口
  • 串行或PWM连续输出IRMS

MAXQ314是专用的电源测量IC，用于采集、计算单相负载的电压、电流、功率和功率因数。外部主机可以通过片内I²C总线获取计算结果，还可利用该总线配置MAXQ314的工作模式，并监测工作状态。

MAXQ314通过集成可测量电压和电流的ADC实现电压和电流测量。功率等其它参数值则通过电压和电流数据进行计算。MAXQ314还集成温度传感器，根据需要提供管芯温度测量值。内部电流放大器提供高达32倍增益，电压放大器增益为1倍。

设计人员需参考以下文档，以充分使用该器件的全部功能。数据资料包含引脚说明、特性概述和电气规格。勘误表包含了与已发布版本的电气规格差异。用户指南提供器件特性和工作相关的详细信息。

应用

  • 单相交流电源监测
MAXQ314
单相交流电测量IC，带有I²C接口

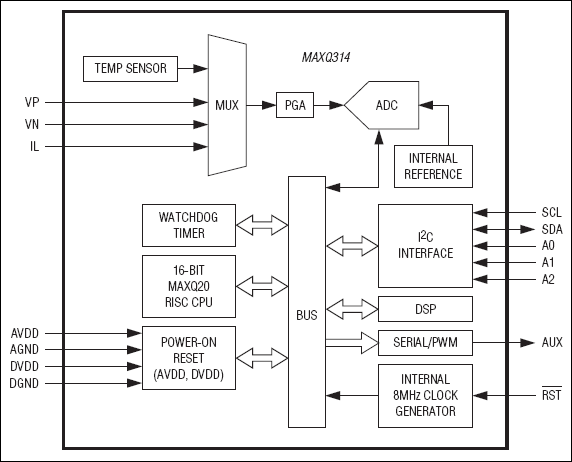

MAXQ314：原理框图
