MAX9880A
量产低功耗、高性能、双I²S、立体声音频编解码器
灵活的输入和输出架构简化便携产品设计并提供高品质音频
- 产品模型
- 3
概述
- 1.8V单电源供电
- 10.6mW回放功耗
- 8kHz至96kHz立体声DAC具有96dB动态范围
- 8kHz至48kHz立体声ADC具有82dB动态范围
- 支持10MHz至60MHz范围的任何主时钟操作
- 立体声麦克风输入支持数字麦克风
- 立体声耳机放大器：差分(30mW)、单端或无电容(10mW)
- 立体声线入和立体声线出
- 阻带衰减大于70dB的语音滤波器
- 电池测量的辅助ADC
- 全面的耳机检测
- 两个I²S和TDM兼容数字音频接口
- I²C或SPI兼容控制总线，具有3.6V输入容限

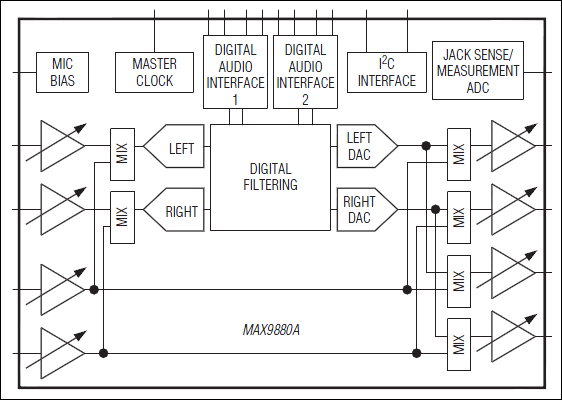

MAX9880A为高性能、立体声音频编解码器，设计用于便携式消费类产品，例如智能手机、平板电脑等。MAX9880A采用1.8V单电源供电，确保低功耗工作，提供各种输入和输出配置以满足设计灵活性需求。MAX9880A可以配合音频子系统，例如MAX9877或MAX9879，为便携设备提供完备的音频方案。
MAX9880A的立体声差分麦克风输入支持模拟或数字麦克风。立体声单端线入带有可配置的前置放大器，能够通过ADC录音或直接发送到耳机或输出放大器。立体声耳机放大器可以配置成差分、单端或无电容架构。立体声线出具有专用的电平调节。
器件具有两个数字音频接口，主接口用于处理语音信号，另一接口用于处理高性能立体声音频数据。可同时处理两个数字流输入，两个数字接口都支持TDM和I²S数据格式。
灵活的时钟电路可以利用系统提供的10MHz至60MHz时钟，不需要外部PLL和多个晶振。ADC、DAC可以同步工作或在主、从模式下异步工作。ADC采样率可以设置在8kHz至48kHz，DAC可以工作在高达96kHz。
MAX9880A在调节音量、上电或掉电过程中能够消除咔嗒/噼噗声。用户可配置数字滤波器进一步改善语音和音频数据的音质。语音滤波器在GSM频段提供额外的衰减，在fS/2具有高于70dB的阻带衰减。通过I²C或SPI™串口控制音量等级、信号混音及工作模式选择。
MAX9880A采用节省空间的48焊球、2.7mm x 3.5mm、0.4mm焊球间距的WLP封装和48引脚、6mm x 6mm TQFN封装。
应用
- 蜂窝电话
- 便携式游戏机
- 便携式多媒体播放器
- 平板PC
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX9880AETM+ | 48-LFCSP-6X6X0.75 | ||
| MAX9880AETM+T | 48-LFCSP-6X6X0.75 | ||
| MAX9880AEWM+ | Wafer-Level Package 6x8 Bump, Full Array |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 7, 2014 - 1363 ASSEMBLY |
||
| MAX9880AETM+ | 量产 | |
| MAX9880AETM+T | 量产 | |
这是最新版本的数据手册
工具及仿真模型
评估套件
MAX9880A评估板
