MAX9867

低功耗、立体声音频编解码器

更多 showmore-icon

超低功耗、立体声音频编解码器,集成电池测量ADC和无需电容的耳机放大器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 1.8V单电源供电
  • 6.7mW回放功耗
  • 90dB立体声DAC,8kHz ≤ fS ≤ 48kHz
  • 85dB立体声ADC,8kHz ≤ fS ≤ 48kHz
  • 辅助ADC,用于电池测量
  • 支持10MHz至60MHz任意主时钟频率
  • 支持立体声数字麦克风输入
  • 立体声模拟差分麦克风输入
  • 立体声耳机放大器:差分、单端或无滤波电容三种配置
  • 立体声线入
  • 语音频段滤波器,阻带衰减大于70dB
  • 1.65V至3.6V数字接口供电电源
  • I²S/TDM兼容的数字音频总线
  • 30焊球、2.2mm x 2.7mm、0.4mm间距的WLP封装
更多细节
show more Icon

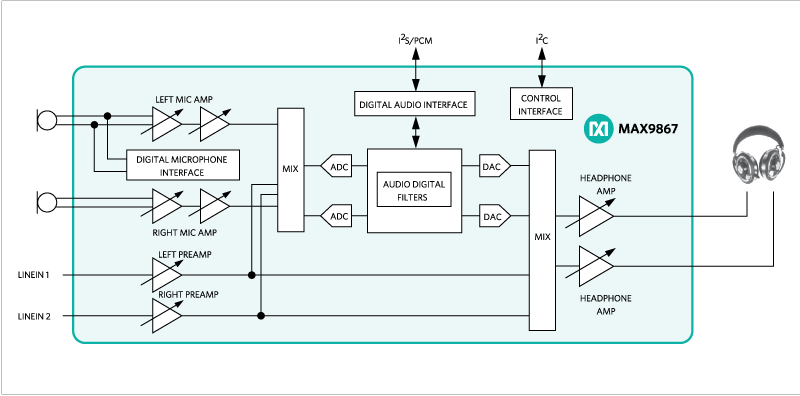

MAX9867是一款超低功耗立体声音频编解码器,设计用于手机和便携式游戏机等便携式消费类电子产品。

该器件具有立体声差分麦克风输入,可连接至模拟或数字麦克风。单端线入信号经过可配置前置放大器,能够输入到ADC用于录音或直接切换到耳机放大器用于回放。辅助ADC通道可用于跟踪任何直流电压。

立体声耳机放大器支持差分、单端以及无滤波电容的输出配置。采用无滤波电容输出配置时,器件可为32Ω负载提供10mW输出功率。完备的咔嗒/噼噗声抑制电路能够在音量变化、启动或关断过程中消除可闻噪声。

采用Maxim专有的数字电路,器件可接受任何10MHz至60MHz范围的系统时钟。该架构省去了外部PLL和多个晶体振荡器。立体声ADC和DAC通道提供用户可配置的语音频段或音频频段的数字滤波器。语音频段滤波器在GSM分组频段提供额外的衰减,在fS/2频点具有大于70dB的阻带衰减。

MAX9867采用1.8V单电源供电,支持1.65V至3.6V逻辑电平。可通过2线、I²C串行接口控制音量、信号混音以及常规工作模式。

MAX9867采用小尺寸、2.2mm x 2.7mm、0.4mm焊球间距的WLP封装。 另外还可提供32引脚、5mm x 5mm TQFN封装。

申请S/W驱动器

应用

  • 蜂窝电话
  • 便携式游戏机
  • 便携式多媒体播放器
  • 便携式导航设备
  • 无线耳机
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9867ETJ+
  • HTML
  • HTML
MAX9867ETJ+G3U
  • HTML
  • HTML
MAX9867ETJ+T
  • HTML
  • HTML
MAX9867ETJ+TG3U
  • HTML
  • HTML
MAX9867EWV+
  • HTML
  • HTML
MAX9867EWV+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

ASSEMBLY

MAX9867ETJ+

量产

MAX9867ETJ+T

量产

1月 7, 2014

- 1363

ASSEMBLY

MAX9867ETJ+

量产

MAX9867ETJ+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 20, 2016

- 1612

arrow down

ASSEMBLY

MAX9867ETJ+

量产

MAX9867ETJ+T

量产

1月 7, 2014

- 1363

arrow down

ASSEMBLY

MAX9867ETJ+

量产

MAX9867ETJ+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX9867EVKIT

MAX9867评估板

zoom

MAX9867EVKIT

MAX9867评估板

MAX9867评估板

特性和优点

  • USB至PC连接(包含电缆)
  • USB供电(无需外部电源)
  • 板上12.288MHz和13MHz时钟振荡器
  • 板上数字音频接口收发器
  • 板上光纤发送和接收模块
  • 通过隔离接头直接与MAX9867的I²C和数字音频接口通信
  • 经过验证的PCB布局
  • Windows 2000、Windows XP和Windows Vista (32位)兼容软件

产品详情

MAX9867评估板(EV kit)包含MAX9867评估电路板和软件。该评估板是完全安装并经过测试的电路板,用于评估低功耗、立体声音频编解码器MAX9867。评估板设计为以Sony/Philips数字接口(S/PDIF)格式发送和接收数字音频数据,还可以配置为以通用数字音频或I²S兼容的信号进行通信。

评估板提供两个用于模拟音频输入信号的RCA插孔和两个用于模拟音频输出信号的3.5mm耳机插孔。评估板还提供用于数字音频输入和输出的光纤接收和发送模块。

该评估板包括Windows® 2000、Windows XP®和Windows Vista®兼容软件,为评估MAX9867的性能提供简便的图形用户界面(GUI)。评估板通过USB A-迷你B型电缆与PC连接。

应用

  • 蜂窝电话
  • 便携式游戏机
  • 便携式多媒体播放器
  • 便携式导航设备
  • 无线耳机
